Antes de comenzar
Montaje

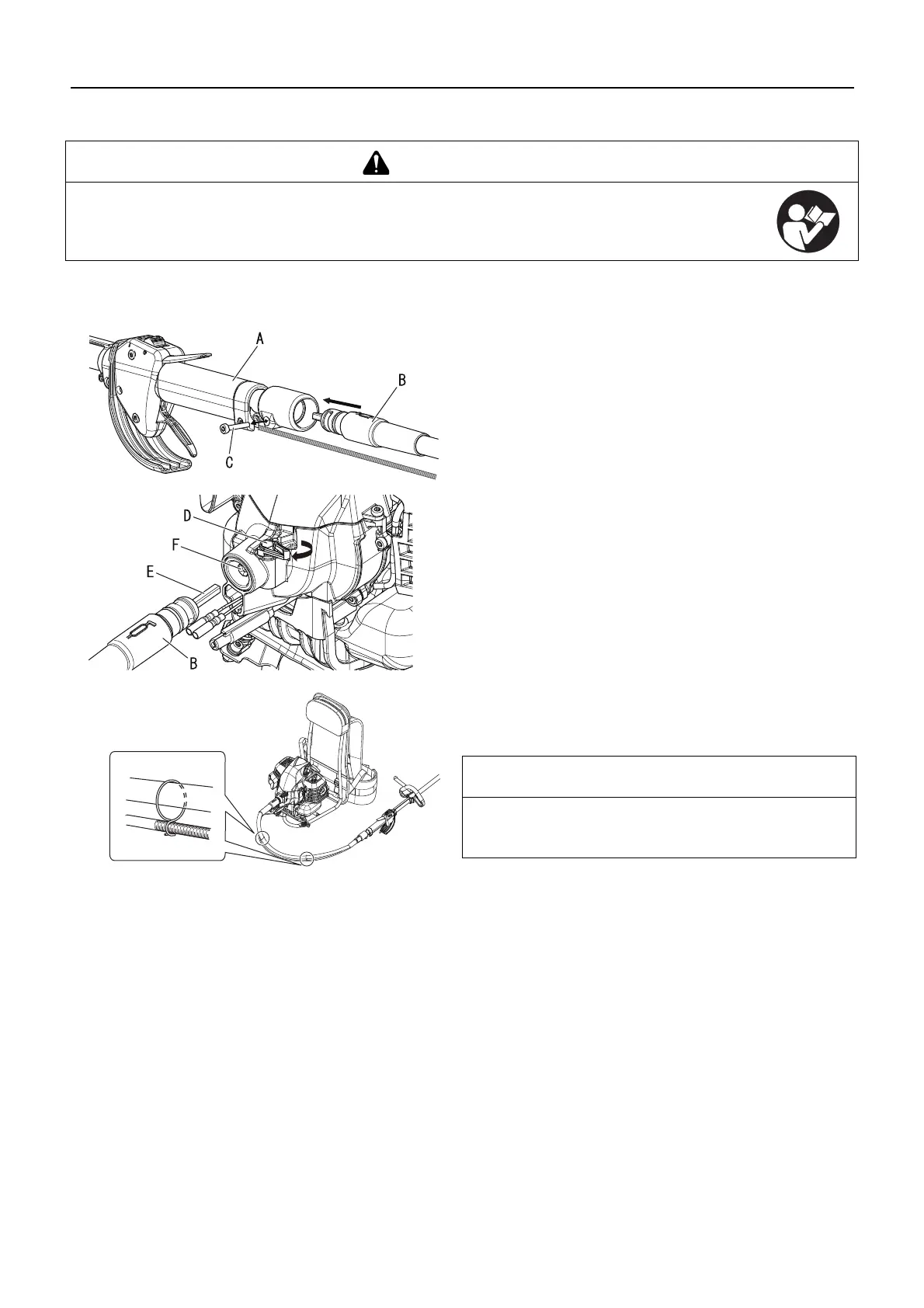

Conjunto del eje de funcionamiento
La primera etapa del montaje es el acoplamiento del tubo del ga-
tillo (A) y el conjunto del eje flexible (B).
Retire el perno de bloqueo (C).
Introduzca el conjunto del eje flexible (B) en el tubo del gatillo
(A).
Apriete el perno de bloqueo (C).
La segunda etapa es el acoplamiento del conjunto del eje flexible
(B) y el motor.
Mientras abre la palanca de bloqueo (D) hasta el final, conecte
el eje flexible (E) al eje de transmisión (F) del motor.
Después de liberar la palanca de bloqueo (D), confirme que el
conjunto del eje flexible (B) no puede extraerse y está bien
acoplado al motor.
Las dos partes de clip fijado al conjunto del eje flexible deben
ajustarse a las posiciones adecuadas en el cable del acelera-
dor (a la misma distancia en todo el recorrido del conjunto del
eje flexible).
ADVERTENCIA
Lea atentamente el manual de instrucciones para asegurarse de que monta correctamente el produc-
to.
La utilización de un producto que se haya montado incorrectamente puede ocasionar un accidente o una le-
sión grave.
NOTA
Para el desmontaje, siga en orden inverso las instrucciones
de montaje. Inserte el tapón de plástico en al acoplador
para evitar fugas de grasa
