Antes de comenzar

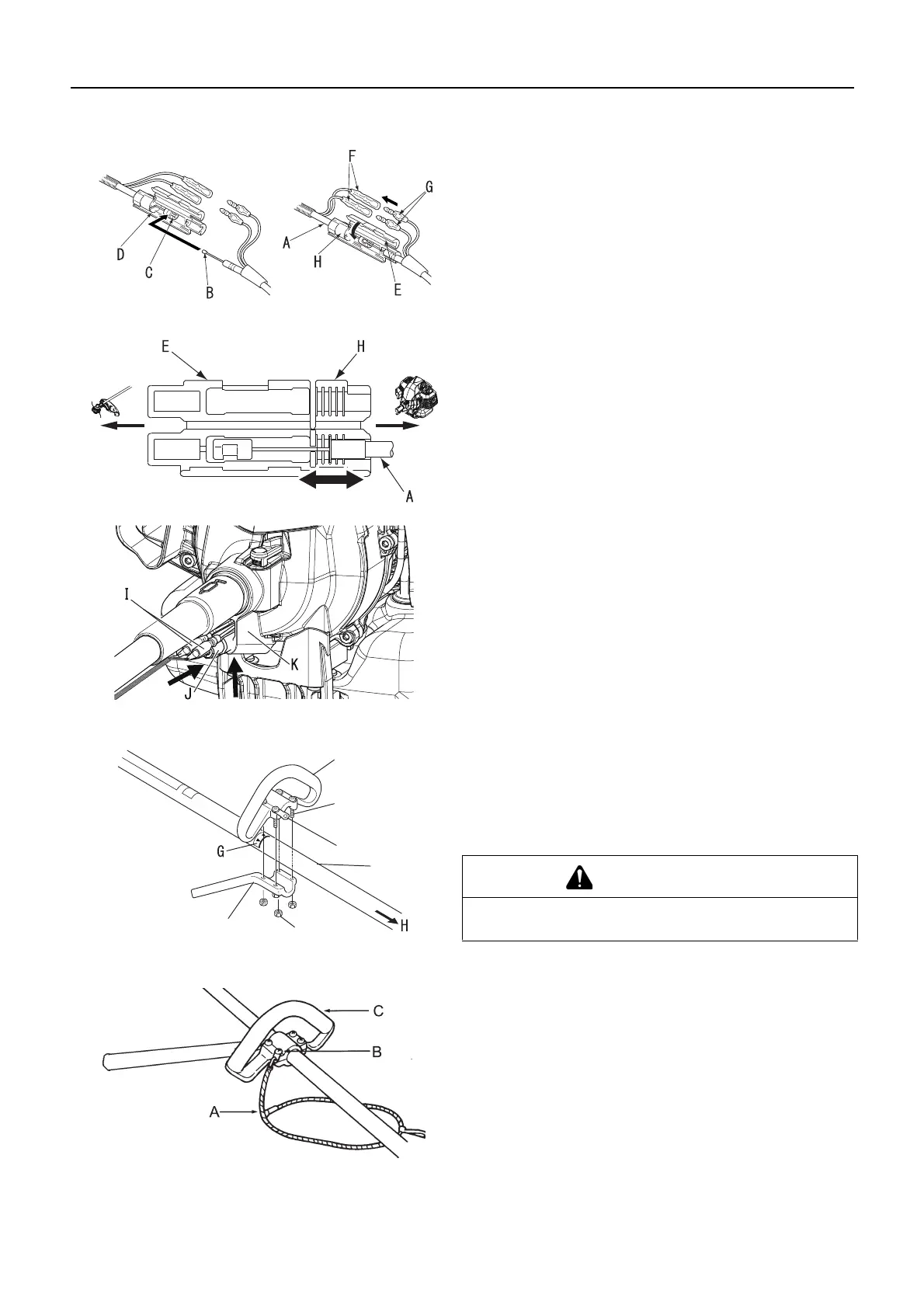

Conjunto del retenedor del cable del acelerador
Este conjunto ha sido diseñado para proporcionar una conexión
y un ajuste sencillos para el cable del acelerador (A).
 Enganche el terminal del cable interior (B) en la junta (C), co-
loque el cable en el soporte (D) y cierre la tapa (E).
 Conecte el cable (F) y el cable (G).
 La longitud del cable interior (B) puede ajustarse para conse-
guir una tracción adecuada abriendo la tapa (H) y reajustando
la brida del cable del acelerador (A) en una ranura adecuada
a la izquierda o a la derecha.
 Asegúrese de que los cables de encendido conectados (I) y el
soporte del cable del acelerador (J) están colocados en el bol-
sillo de la cubierta del ventilador (K), tal como se muestra.
Montaje del manillar único
1. Monte sin apretar el asidero delantero (A) y el soporte (B) en
el tubo del eje (C).
2. Ajuste la ubicación del asidero delantero a una posición có-
moda.
3. Apriete bien los tornillos (M5×30) (D) y las tuercas (E). - Uno
de los 4 tornillos debe apretarse junto con el soporte (F), se-
gún se muestra.
Correas para los hombros
1. Ajuste la longitud de la cinta de la mochila para que le resul-
te cómoda.
2. Dado que la correa es elástica y ajustable, es preferible co-
nectar la correa (A) a los ganchos (B) situados en el asidero
delantero (C) y a la banda derecha de la mochila para man-
tener un trabajo sin fatiga y cómodo.
$
%
&
'
(
)
PRECAUCIÓN
 Instale el manillar hacia el lado del motor (H) a partir de
la marca de flecha (G).
