Bevor Sie beginnen
Zusammenbau

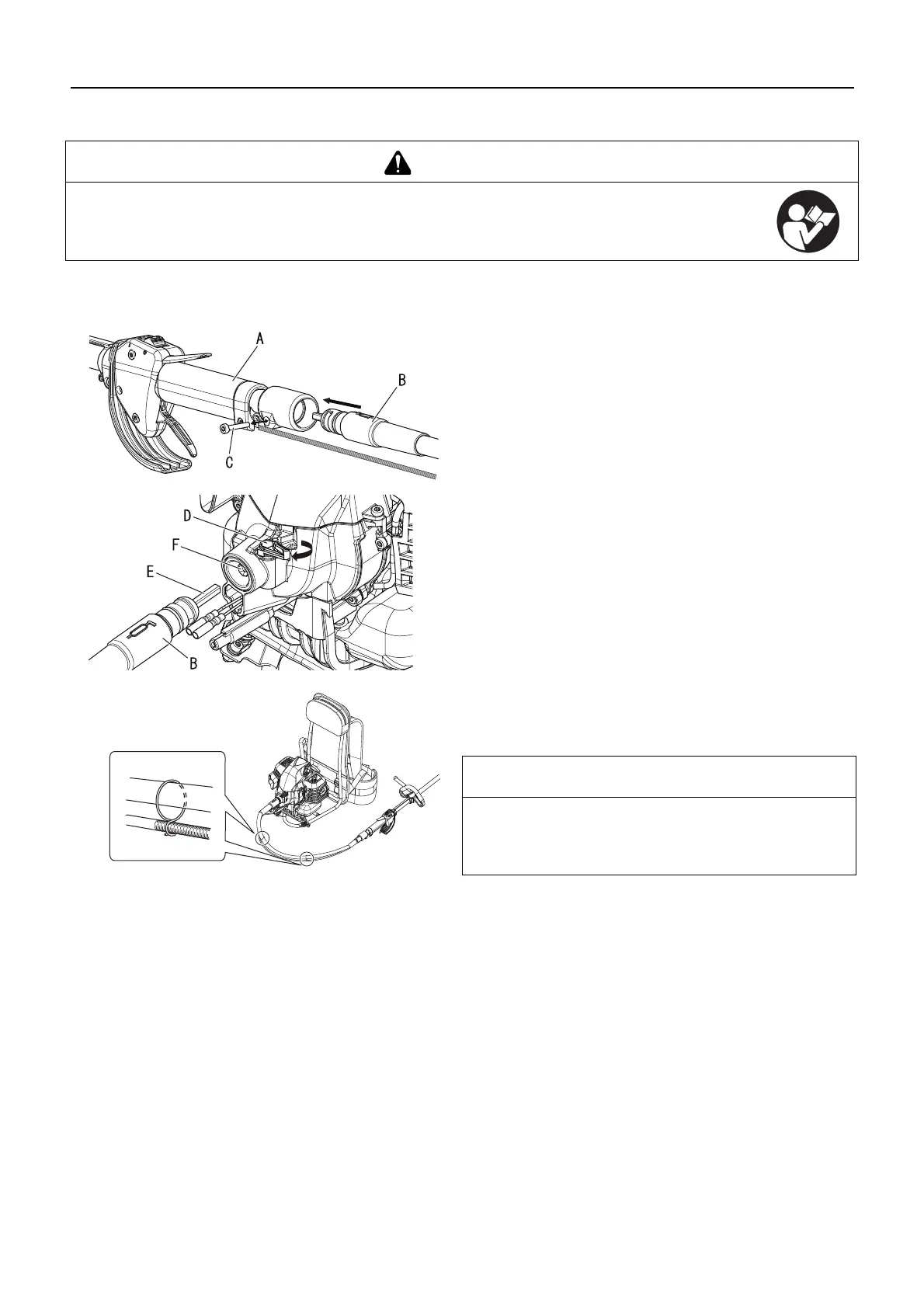

Montage der Antriebswelle
Als Erstes verbinden Sie das Hebelrohr (A) mit der flexiblen
Wellenbaugruppe (B).
Entfernen Sie den Verriegelungsbolzen (C).
Setzen Sie die flexible Wellenbaugruppe (B) in das Hebelrohr
(A) ein.
Ziehen Sie den Verriegelungsbolzen (C) fest.
Der zweite Schritt besteht darin, die flexible Wellenbaugruppe (B)
an den Motor anzuschließen.
Ziehen Sie den Verriegelungshebel (D) zum Öffnen ganz nach
innen, und verbinden Sie die flexible Welle (E) mit der
Antriebswelle (F) des Motors.
Kontrollieren Sie nach dem Loslassen des
Verriegelungshebels (D), dass die flexible Wellenbaugruppe
(B) nicht herausgezogen werden kann und richtig am Motor
angeschlossen ist.
Die zwei Klemmen an der flexiblen Wellenbaugruppe müssen
an geeigneten Stellen am Gaszug befestigt werden (im
gleichen Abstand über die Länge der flexiblen
Wellenbaugruppe).
WARNUNG
Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Produkt
korrekt zusammenbauen.
Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen
führen.
HINWEIS
Zum Zerlegen die Schritte in umgekehrter Reihenfolge
durchführen. Setzen Sie die Kunststoffkappe am
Verbindungselement ein, um eine Fettundichtigkeit zu
vermeiden.
