Bevor Sie beginnen

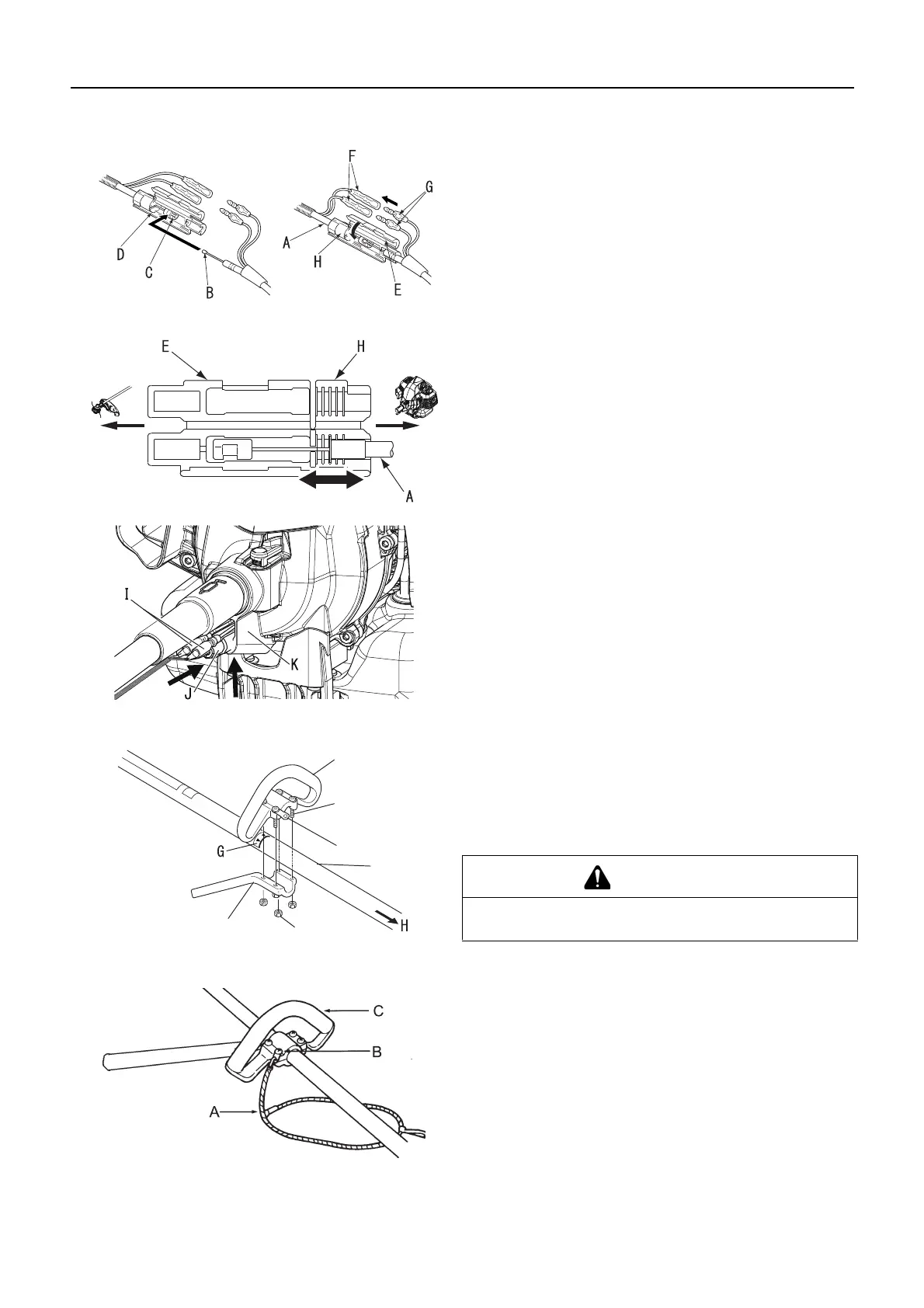

Gaszughalter-Baugruppe
Diese Baugruppe dient einer einfachen Verbindung und
Einstellung des Gaszugs (A).
Haken Sie das Ende (C) des Seilzugs (B) ein, setzen Sie den
Zug in den Halter (D), und schließen Sie die Abdeckung (E).
Verbinden Sie die Leitung (F) und die Leitung (G).
Die Länge des innen verlaufenden Zugs (B) kann zur
Optimierung der Zugkraft angepasst werden. Öffnen Sie dazu
die Abdeckung (H) und versetzen Sie den Flansch des
Gaszugs (A) entsprechend nach links oder rechts in eine der
Nuten.
Kontrollieren Sie, dass die verbundenen Zündkabel (I) und der
Gaszughalter (J) wie gezeigt in der Tasche (K) der
Lüfterabdeckung sitzen.
Befestigung des Rundgriffs
1. Befestigen Sie den vorderen Griff (A) und den Schutzhalter
(B) lose am Antriebswellenrohr (C).
2. Stellen Sie den vorderen Griff auf eine bequeme Position
ein.
3. Ziehen Sie die Schrauben (M5×30) (D) und Muttern (E) fest.
- Eine der 4 Schrauben muss wie abgebildet zusammen mit
der Hängescheibe (F) festgezogen werden.
Schulterriemen
1. Stellen Sie die Länge des Rückentragbands auf
komfortablen Sitz ein.
2. Da der Gurt (A) elastisch und einstellbar ist, sollte er an den
Hängescheiben (B) am vorderen Griff (C) und dem rechten
Rückentragband angeschlossen werden, um einen
ermüdungsfreien und komfortablen Betrieb zu ermöglichen.
VORSICHT
Installieren Sie den Griff an der Motorseite (H) der
Pfeilmarkierung (G).
