Antes de comenzar
Instalación del escudo

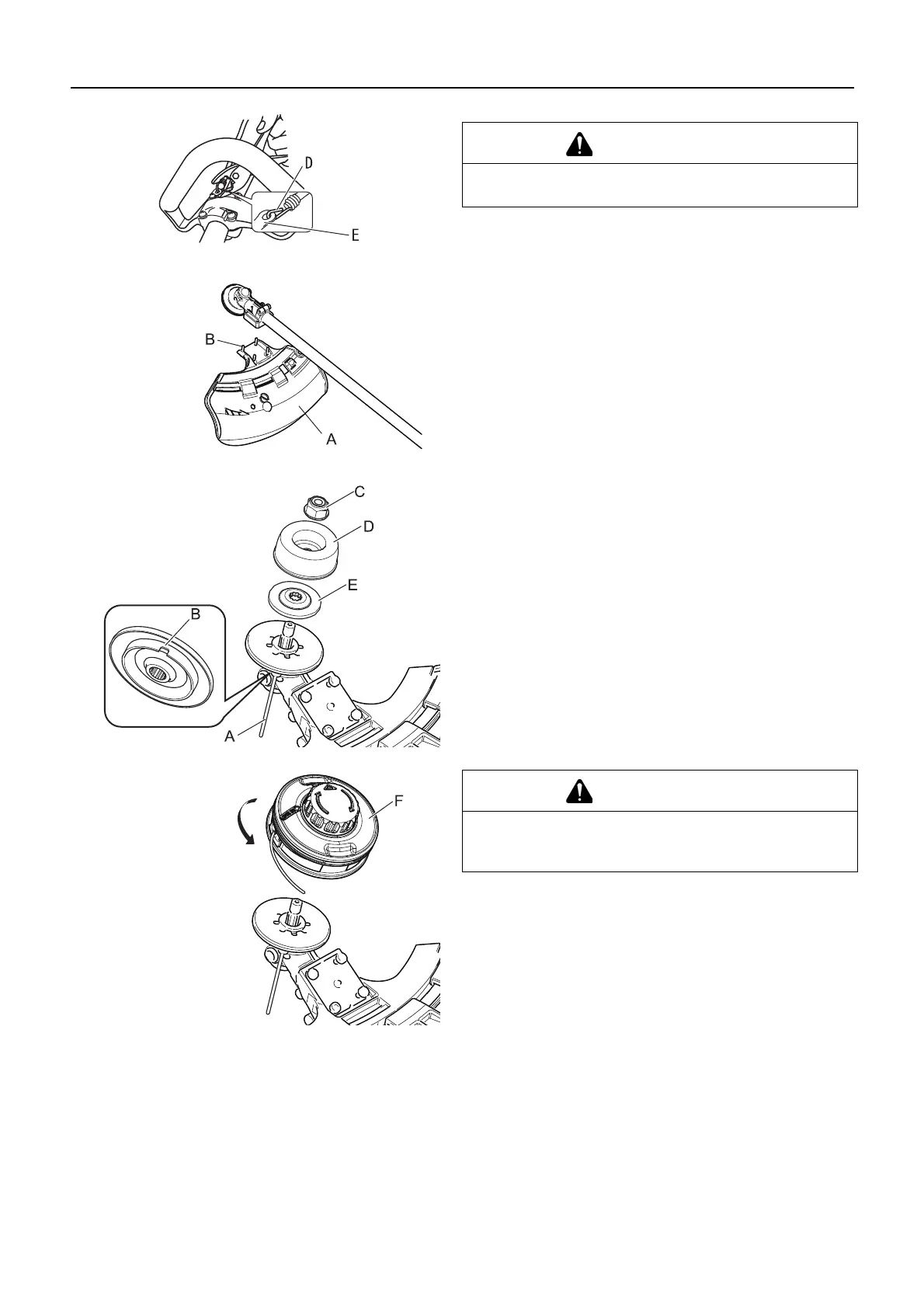

1. Instale el escudo (A) en la parte de montaje de la transmi-
sión en ángulo y apriete los 4 pernos (B).
Instalación del cabezal de corte de hilo de nylon
1. Introduzca la herramienta de bloqueo (A) en el orificio ubica-
do en el lado derecho de la transmisión en ángulo forzando
al mismo tiempo el muelle de retén hacia el lado izquierdo.
2. Introduzca aún más la herramienta de bloqueo en la ranura
de fijación (B) del retén de la cuchilla para fijar el eje de sa-
lida.
3. Utilizando la llave de boca tubular, retire la tuerca (C), la
copa (D) y el retén de la cuchilla inferior (E).
La tuerca, la copa y el retén de la cuchilla inferior no se utilizan
con el cabezal de corte de nylon.
4. Enrosque el cabezal de corte (F) en el eje (en sentido con-
trario a las agujas del reloj) hasta que esté bien apretado.
5. Extraiga la herramienta de bloqueo.
PRECAUCIÓN
Aplaste el enganche (D) unido al gancho (E) del mango
de la presilla con un alicate para que no se desprenda.
PRECAUCIÓN
Fije el eje de salida con seguridad usando la herramien-
ta de bloqueo para prevenir que gire cuando se monta
el cabezal de corte de nylon.
