LB 429 Blu 170 ÷ 350 P /P AB A
pag.3
D = testa corta
D1 = testa lunga
VPS 504
(OPZIONE) = 130 mm.

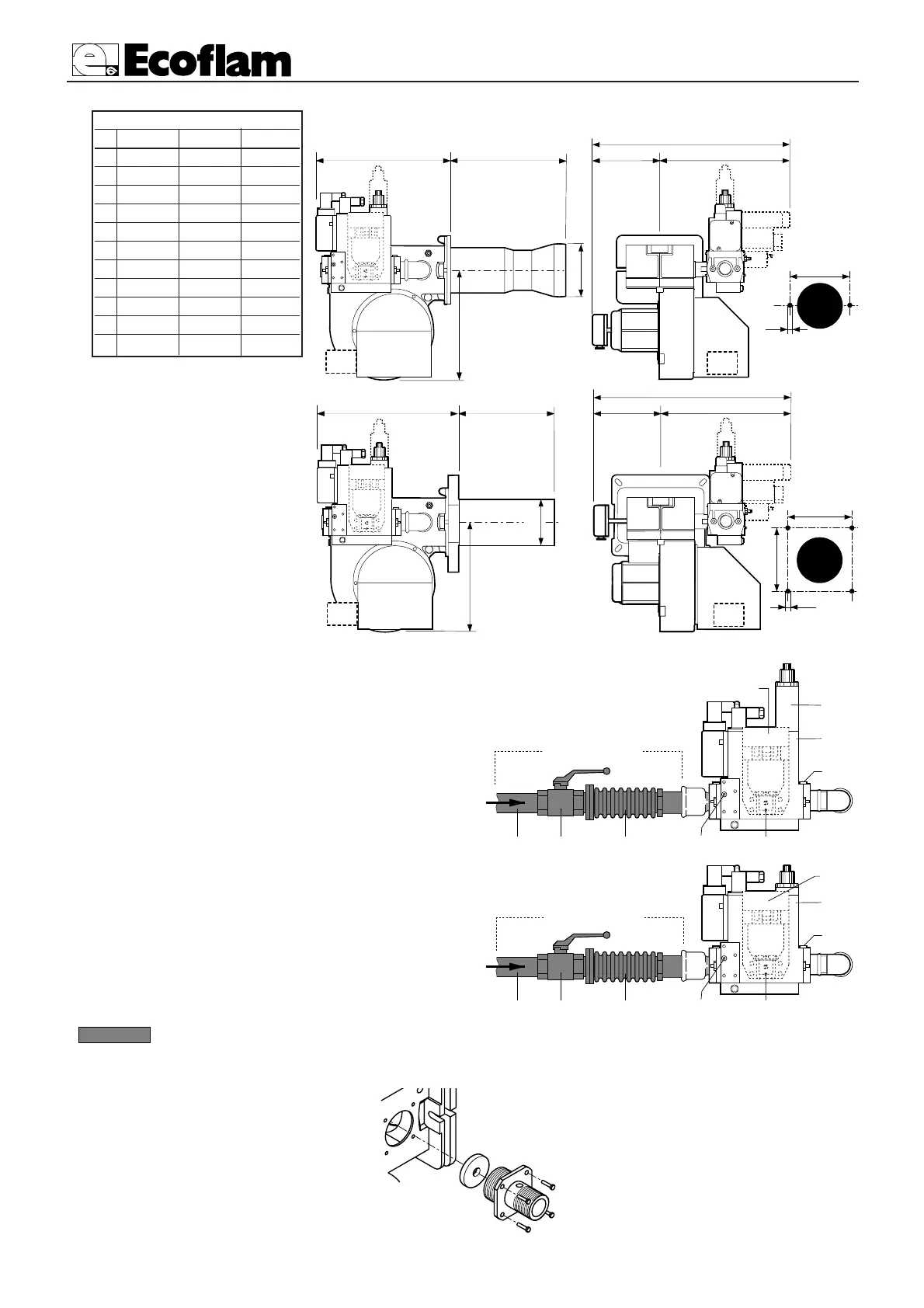

DIMENSIONI D’INGOMBRO
Multibloc
Blu 170 Blu 250 Blu 350
A 550 550 520
B 350 350 360
C 200 200 160
D 175 175 192
D1 275 275 307
E 360 360 385
F 120 120 138
G 275 275 275
I 190 190 190
L --190
M M8 M8 M8
F
C B
A
G
C
A
D-D1
G
E
E
B
L
I
M
I
M
BLU 170/250
BLU 170/250 AB
( Multibloc )
BLU 350
BLU 350 AB
( Multibloc )
F
D-D1
MONTAGGIO DEL DIAFRAMMA CALIBRATO
BLU 350
L’installazione deve essere fatta in conformità alle disposizioni locali.
1
2
3
4
6
4
4
5
1. Tubazione gas
2. Rubinetto di intercettazione
3. Giunto antivibrante
4. Presa di pressione
5. Dispositivo di controllo tenuta
6. Gruppo Multiblock versione
On-Off completo di:
- filtro gas
- regolatore di pressione
- valvola di sicurezza
- valvola di 1° stadio
installatore
1
2
3
4
6
7
4
4
5
1. Tubazione gas
2. Rubinetto di intercettazione
3. Giunto antivibrante
4. Presa di pressione
5. Dispositivo di controllo tenuta
6. Valvola di 2° stadio
7. Gruppo Multiblock versione
On-Off completo di:
- filtro gas
- regolatore di pressione
- valvola di sicurezza
- valvola di 1° stadio
installatore
Blu 170 350 AB (Multibloc)
Blu 170 350 (Multibloc)
INSTALLAZIONE RAMPA GAS
