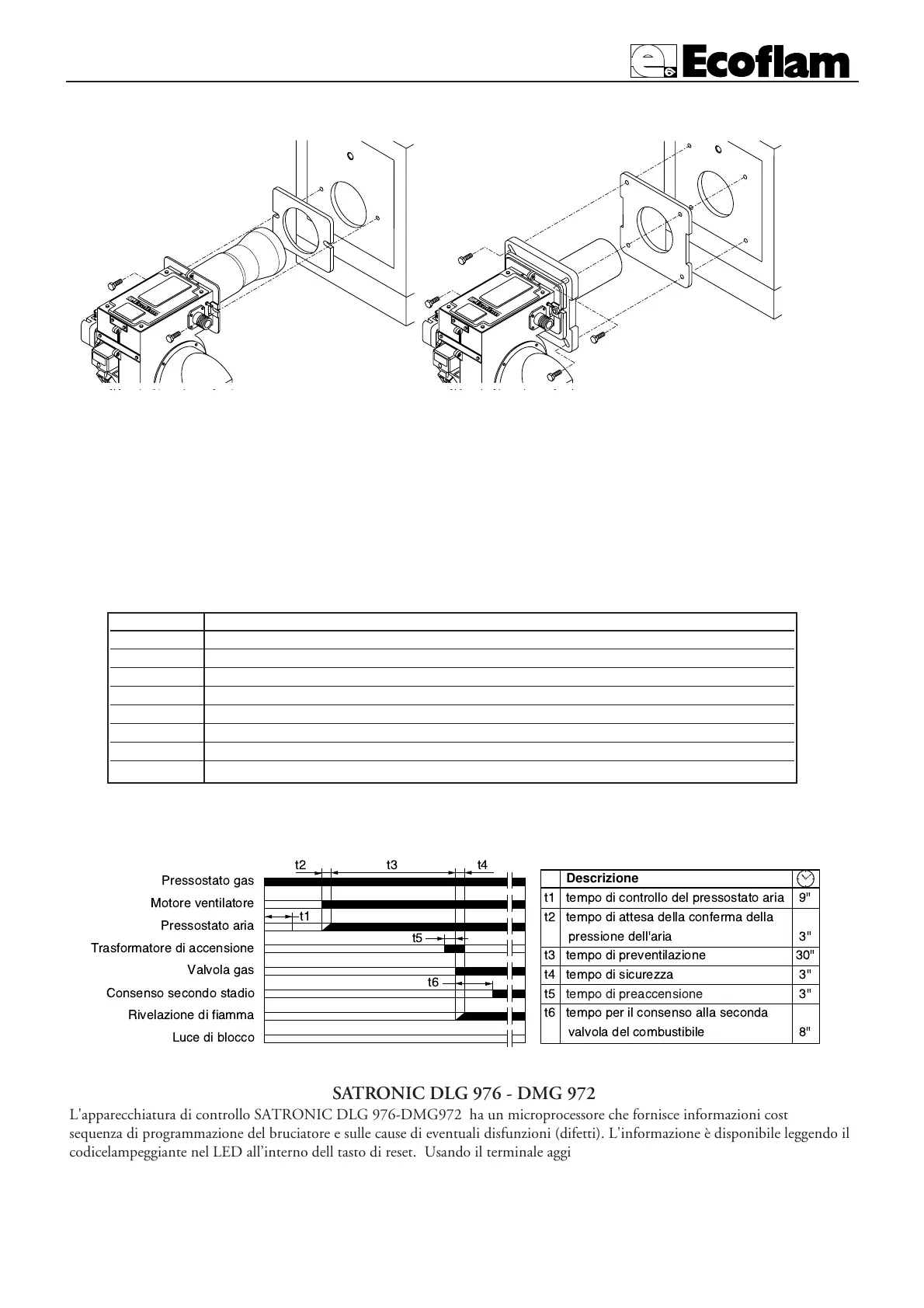

BLU 170 ÷ 350 - Montare il bruciatore sulla caldaia utilizzando l’apposita guarnizione isolante in dotazione
INSTALLAZIONE DEL BRUCIATORE
APPARECCHIATURA LANDIS & STAEFA LGB 21/LGB 22 - LMG 21/LMG 22
L’apparecchiatura Landis avvia il ventilatore e inizia la fase di prelavaggio della camera di combustione. Il corretto funziona-
mento é controllato tramite il pressostato aria. Al termine della preventilazione, viene inserito il trasformatore di accensione e
successivamente le valvole gas. In caso di mancata accensione o spegnimento accidentale la sonda di ionizzazione interviene
mandando in blocco l’apparecchiatura entro il tempo di sicurezza.
SOLO PER APPARECCHIATURE LMG 21/LMG 22: In caso di blocco é disponibile l’indicazione della causa che ha pro-
vocato il blocco. Operare come segue: con l’apparecchiatura in blocco (led rosso acceso) tenere premuto il pulsante di sblocco
per più 3 secondi, quindi rilasciarlo. Il led rosso inizierà a lampeggiare indicando la causa secondo la seguente tabella:
Codice errore Possibile causa
2 lampeggi Mancanza di innesco di fiamma alla fine del tempo di sicurezza apparecchiatura
3 lampeggi Il controllo della pressione aria non chiude
4 lampeggi Il controllo della pressione aria non apre o presenza di luci estranee all'avviamento del bruciatore
7 lampeggi Mancanza di fiamma duraante il funzionamento
8÷17 lamp. Non utilizzati
18 lampeggi Il controllo pressione aria apre durante la pre-ventilazione od il funzionamento
19 lampeggi Contatti in uscita difettosi
20 lampeggi Guasto del dispositivo interno
Durante la fase di diagnostica del guasto, i controlli in uscita sono disattivati. - Il bruciatore rimane in blocco
- Eccezione: il segnale di guasto "AL" sul terminale 10: Il bruciatore sarà alimentato solo dopo aver effettuato il Reset
- Per sbloccare l’apparecchiatura: premere il pulsante di riarmo del blocco da 0.5 a 3 secondi
SATRONIC DLG 976 - DMG 972
L'apparecchiatura di controllo SATRONIC DLG 976-DMG972 ha un microprocessore che fornisce informazioni costanti sulla
sequenza di programmazione del bruciatore e sulle cause di eventuali disfunzioni (difetti). L'informazione è disponibile leggendo il
codicelampeggiante nel LED all’interno dell tasto di reset. Usando il terminale aggiuntivo (opzionale) è possibile avere un piccolo
storico registrato dei precedenti malfunzionamenti e vizualizzarli in qualunque forma leggibile. Ci sono 2 tipi di dispositivi di con-
trollo supplementari disponibili dalla Satronic. La "satropen" (= cioè la penna Satronic) che è un piccolo lettore tascabile disegnato
per dare una lettura visuale dello status, della fiamma e del voltaggio disponibile. Il software computer è disponibile per permettere
l'accesso alle informazioni correnti e ai dati precedentemente registrati.
