Ecoflam BLU 170 - Page 43

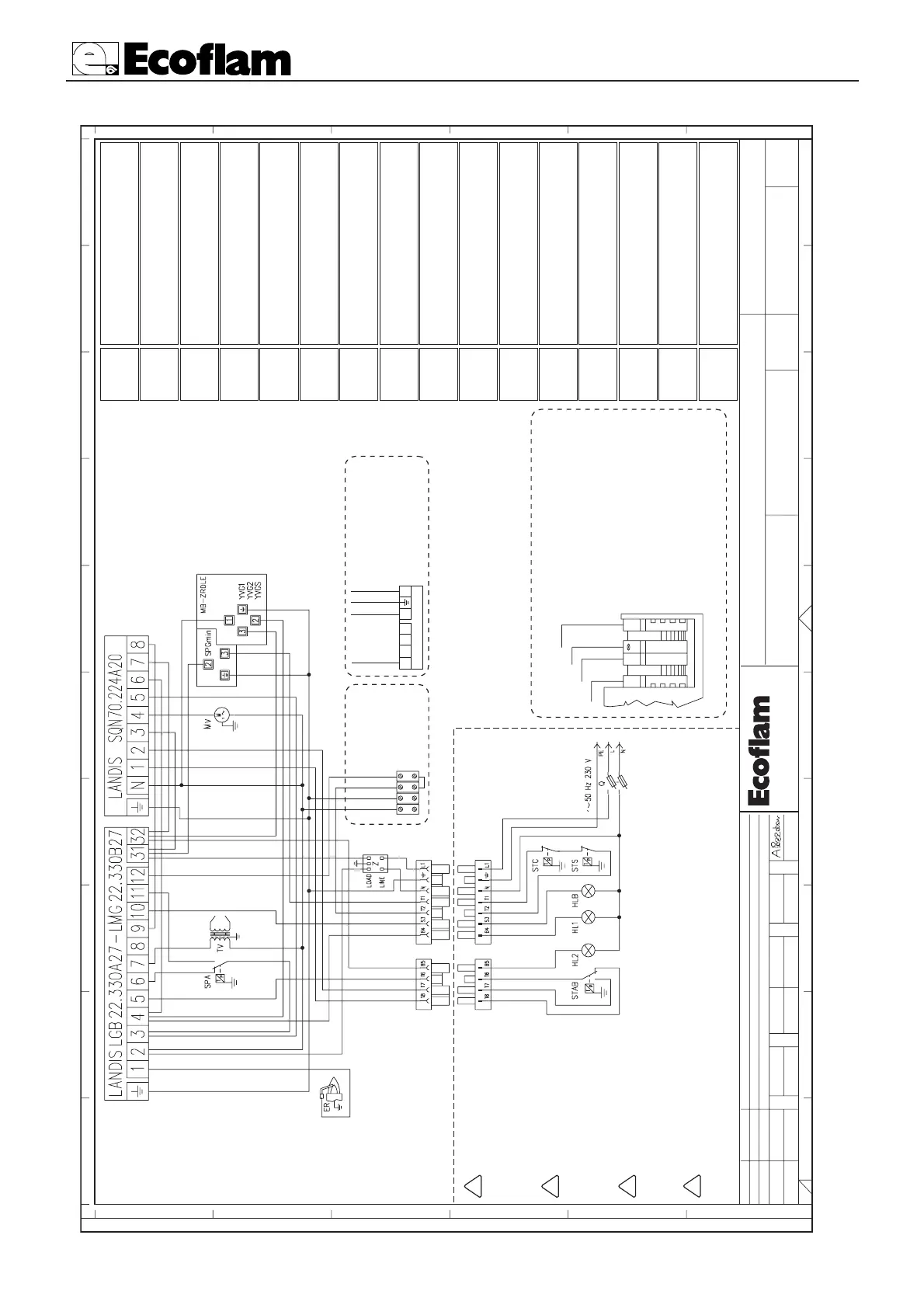

LB 429 Blu 170 ÷ 350 P /P AB ABCD
pag.43
ATTENZIONE ! PER ACCOPPIAMENTO CON CALDAIE NON ECOFLAM, L'INSTALLATORE DEVE EFFETTUARE I COLLEGAMENTI RIPORTATI A LATO. WARNING ! FOR INSTALLATION ON BOILES NOT MANIFACTURES BY ECOFLAM, FOLLOWTHE DIAGRAM SHOWN. ATTENTION ! POUR INSTALLATION SUR CHAUDERES NON FABRIQUER PAR ECOFLAM, SUNRE LE SCHEMA A COTE. CUIDADO ! PARA INSTALACION EN CALDERAS NON ECOFLAM, VER AL ESQUEMA AL LADO.
!
!
!
!
00 01 02 03 04
05
06
07
08 09
E
D
C
B A
00 01 02 03 04
05
06
07
08 09
E
D
C
B
A
S.p.A
Uff. Tecnico - Settore Elettrico
IND.MOD.
SOST. IL
SOST. DA
DATA-FIRMA
DATA
FIRMA
DESCRIZIONE MODIFICA
DISEGNATO
CONTROLLATO
DATA
FIRMA
DENOMINAZIONE
APPARECCHIATURA
CONTROLLO DI TENUTA
SIST. RIVELAZ.
MOTORIDUTTORE
CODICE
IND. MODIFICA
PROPRIETA' RISERVATA DELLA DITTA ECOFLAMS.P.A. - A TERMINE DI LEGGE E' VIETATO RIPRODURRE O COMUNICARE A TERZI IL CONTENUTO DEL PRESENTE.
LANDIS LGB 22.330A27
LMG 22.330B27
ER
BEM05.120
02-03-2001
INTERRUTTORE GENERALE CON FUSIBILE MAIN SWITCH WITH FUSE INTERRUPTEUR GENERAL AVEC FUSIBLE INTERRUPTOR GENERAL CON FUSIBILE
Q TV
TRASFORMATORE IGNITION TRANSFORMER TRANSFORMATEUR D'ALLUMAGE TRASFORMADOR
MV
MOTORE VENTILATORE MOTOR FAN MOTEUR VENTILATEUR MOTOR VENTILADOR
ER
ELETTRODO DI RIVELAZIONE IONIZATION PROBE ELECTRODE D'IONISATION ELECTRODO DE IONIZACION
Z
FILTRO ANTIDISTURBO ANTJAMMING FILTER FILTRE ANTIPARASITES FILTRO ANTITRASTORNO
HL1
LAMPADA DI PRIMA FIAMMA 1st FLAME LAMP LAMPE DE 1° ALLURE ESPIA DE 1° LLAMA
HL2
LAMPADA DI SECONDA FIAMMA 1nd FLAME LAMP LAMPE DE 2° ALLURE ESPIA DE 2° LLAMA
HLB
LAMPADA DI BLOCCO LOCK-OUT LAMP LAMPE DE SECURITE ESPIA DE BLOQUEO
SPA
PRESSOSTATO ARIA AIR PRESSURE SWITCH PRESSOSTAT AIR PRESOSTATO AIRE
STC
TERMOSTATO CALDAIA BOILER THERMOSTAT THERMOSTAT CAUDIERE TERMOSTATO CALDERA
STS
TERMOSTATO DI SICUREZZA SAFETY THERMOSTAT THERMOSTAT DE SECURITE TERMOSTATO DE SECURIDAD
YVG1
ELETTROVALVOLA GAS DI PRIMA FIAMMA FIRST STAGE GAS SOLENOID VALVE ELECTROVANNE GAZ PETITE ALLURE ELECTROVALVULA GAS DE 1° LLAMA
YVGS
ELETTROVALVOLA GAS DI SICUREZZA SAFETY GAS VALVE ELECTROVANNE GAZ DE SECURITE ELECTROVALVULA GAS DE SECURIDAD
STAB
TERMOSTATO DI ALTA-BASSA HIG-LOW FLAME THERMOSTAT THERMOSTAT GRANDE-PETITE ALLURE TERMOSTATO DE ALTA-BAJA LLAMA
SPG
min
PRESSOSTATO GAS DI MINIMA GAS PRESSURE SWITCH MIN PRESSOSTAT GAZ PRESSION MIN PRESOSTATO GAS DE MINIMA POT.
YVG2
ELETTROVALVOLA GAS DI SECONDA FIAMMA SECOND STAGE GAS SOLENOID VALVE ELECTROVANNE GAZ GRANDE ALLURE ELECTROVALVULA GAS DE 2° LLAMA
LANDIS SQN 70.224A20
I :
CAMMA DI REGOLAZIONE 2° FIAMMA
II :
CAMMA CHIUSURA TOTALE
III :
CAMMA DI REGOLAZIONE 1° FIAMMA
IV :
CAMMA APERTURA ELETTR. 2° FIAMMA
I :
HIGH FLAME ADJUSTING CAM
II :
FULL CLOSING CAM
III :
LOW FLAME ADJUSTING CAM
IV :
HIGH FLAME SOL. VALVE OPENING CAM
I :
CAME REGULATION 2e ALLURE
II :
CAME FERMENTURE TOTALE
III :
CAME REGULATION 1e ALLURE
IV :
CAME OUVERTURE ELETTROV. 2e ALLURE
I :
LEVA DE REGULACION ALTA LLAMA
II :
LEVA CIERRE TOTAL
III :
LEVA DE REGULACION BAJA LLAMA
IV :
LEVA ABERTURA ELECTROV. ALTA LLAMA
I
II
III
IV
PREDISPOSTO
BLU 170-250-350 PAB / BLU 170-250-350 PAB Ecomax-Duomax
BLUE
YELLOW-GREEN
BLACK
BROWN
PREDISPOSIZIONE CONTROLLO DI TENUTA PREDISPOSED LEKAGE CONTROL PREVU POUR LE CONTROLE D'ETANCHEITI PREDISPOSICION CONTROL DE ESTANQUIDAD
DUNGS VPS 504
T6
N
T7 T8 B5
L1
BLUE
YELLOW-GREEN
BLACK
BROWN
PER LA VERSIONE CON VPS 504 ATTENERSI AI COLLEGAMENTI DEL RIQUADRO POR VERSION WITH VPS 504 FOLLOW CONNECTIONS SHOWED ABOVE POUR LA VERSION AVEC VPS 504 SUIVRE LES CONNEXIONS EN HAUT PARA LA VERSION CON VPS 504 RESPECTAR LAS CONEXIONES ARRIBA
