4
420010298801 BLU 500.1 ÷ 1200.1 PR
IT

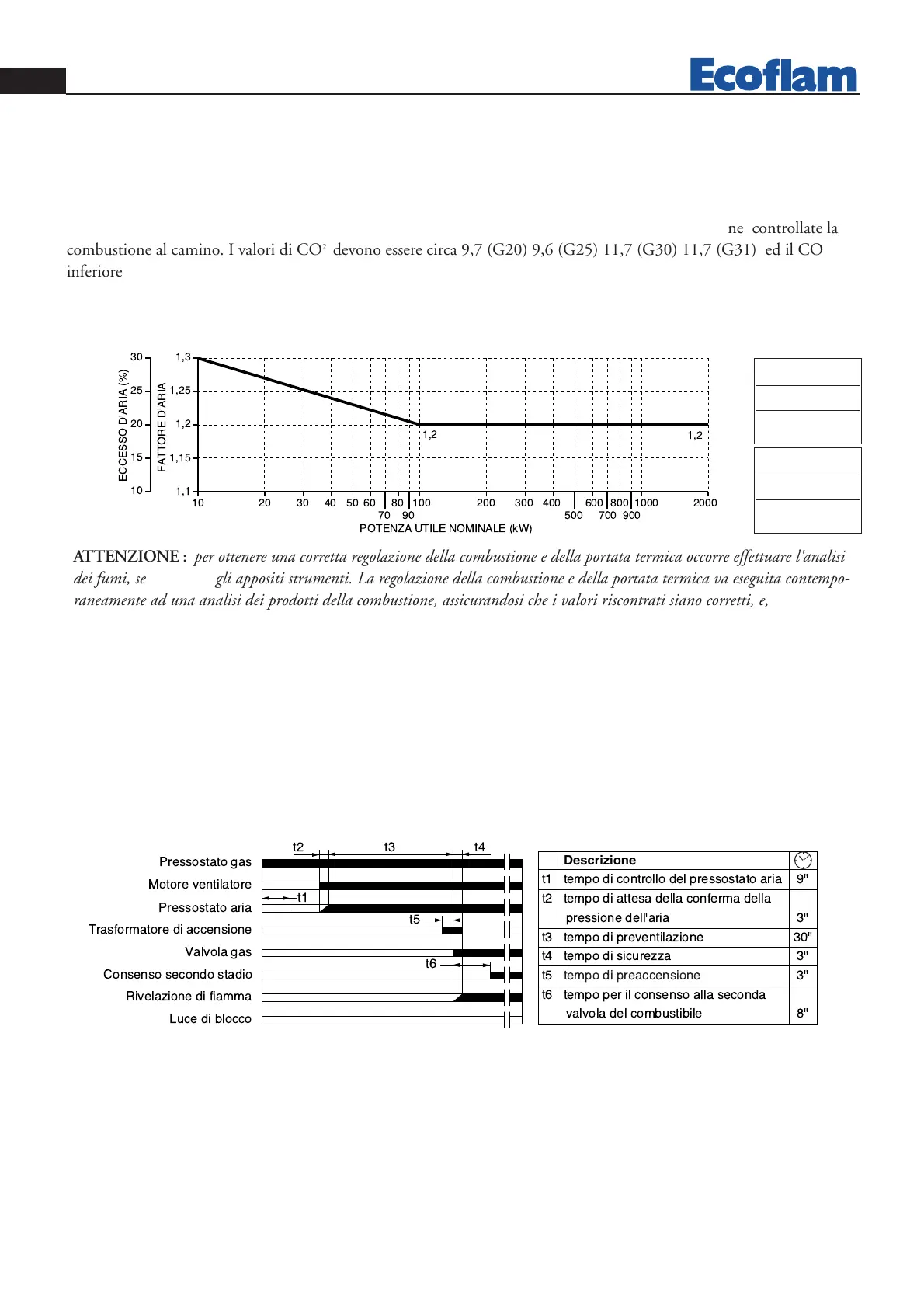

APPARECCHIATURA SIEMENS LGB 22
L’apparecchiatura Siemens avvia il ventilatore e inizia la fase di prelavaggio della camera di combustione. Il corretto fun-
zionamento é controllato tramite il pressostato aria. Al termine della preventilazione, viene inserito il trasformatore di
accensione e successivamente le valvole gas. In caso di mancata accensione o spegnimento accidentale la sonda di ioniz-
zazione interviene mandando in blocco l’apparecchiatura entro il tempo di sicurezza.
Descrizione
" " 56
"
" 7 6
" " 86
" 6
" " 6
" "
96
ATTENZIONE : per ottenere una corretta regolazione della combustione e della portata termica occorre effettuare l'analisi
dei fumi, servendosi degli appositi strumenti. La regolazione della combustione e della portata termica va eseguita contempo-
raneamente ad una analisi dei prodotti della combustione, assicurandosi che i valori riscontrati siano corretti, e, in ogni caso,
rispondenti alle normative di sicurezza vigenti. A tal proposito vedere la tabella e la figura sottostanti.
TALE OPERAZIONE DEVE ESSERE ESEGUITA DA PERSONALE PROFESSIONALMENTE QUALIFICA-
TO ED AUTORIZZATO DALLA ECOFLAM .
!"
REGOLAZIONE DELLA COMBUSTIONE
G.P.L.
CO
2
11,7 %
CO < 50 ppm
Metano
CO
2
9,6 %
CO < 50 ppm
zionale per avere sempre a tutte le portate (30%-100%) una combustione ottimale. Al termine del funzionamento il
servomotore si porta in posizione di chiusura.
CONSIGLI IMPORTANTI
Tutti gli organi regolabili devono essere fissati dall’installatore dopo le regolazioni. Ad ogni regolazione controllate la
combustione al camino. I valori di CO
2
devono essere circa 9,7 (G20) 9,6 (G25) 11,7 (G30) 11,7 (G31) ed il CO
inferiore a 75 ppm.
