58
www.ecoflam-burners.com
420010371905
RU
6
12
3
4
5
Y1
10
SUNTEC
SUNTEC
P
V

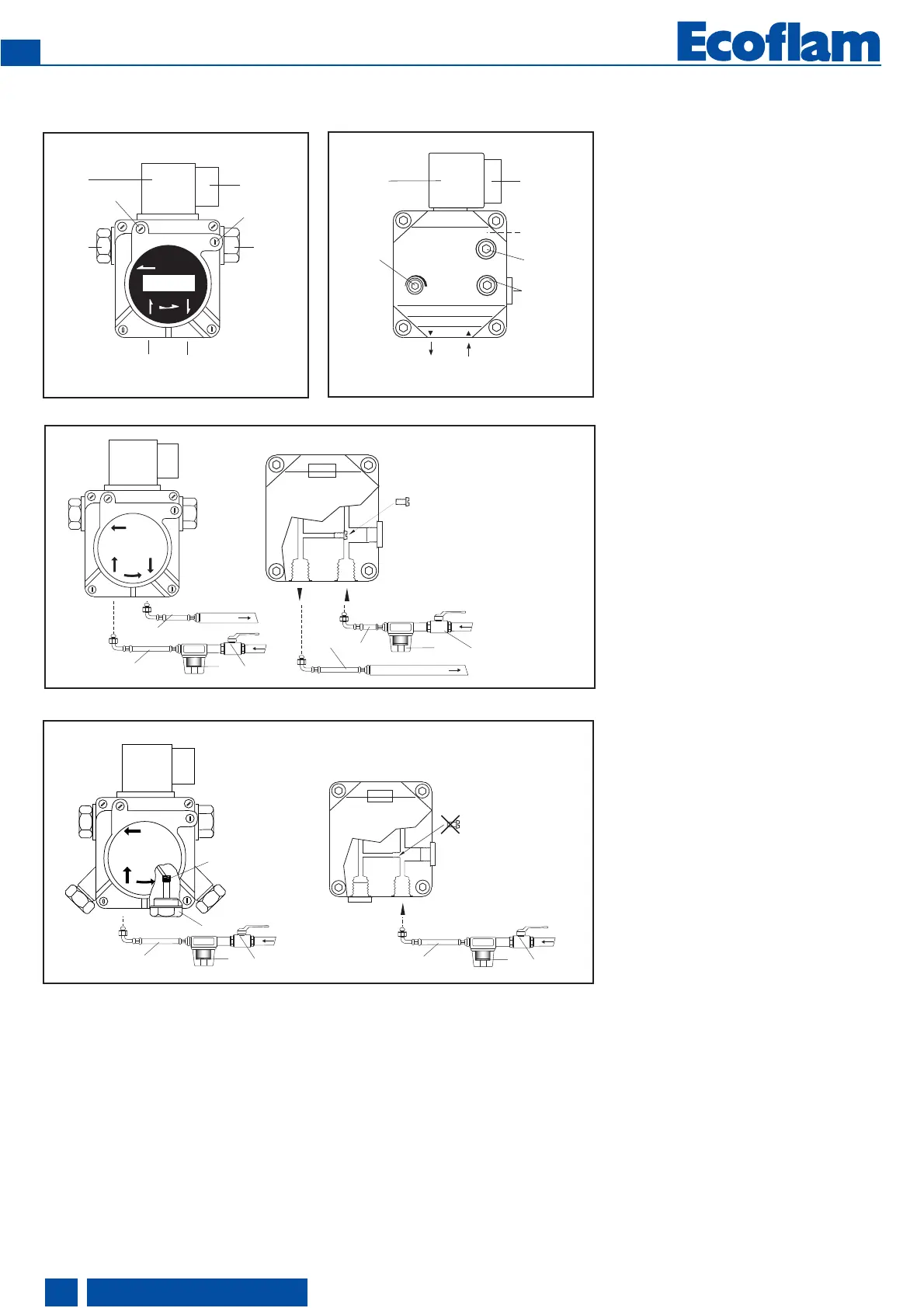

Функция - Насос горелки
1 Всасывающии штуцер
2 Нагнетательныи штуцер
3 Штуцер давления
4 Точка подключения манометра
(давление топлива)
5 Точка подключения манометра
(разрежение)
6 Регулирование давления
дизельного топлива
10 Электроподключение
электромагнитного клапана
Y1 Электромагнитныи топливныи
клапан
SUNTEC
AS V 47 A
2
1
4
5
6
P
-+
V
P
3
10
Y1
DANFOSS
BFP 21 R3
Насос, используемый в горелке
газойля – это насос шестерённый
самовсасывающий насос, который
должен быть соединён с однотрубной
системой; в систему труб аспирации
вставить фильтр.
В насос встроены фильтр аспирации и
регулятор давления газойля.
Перед вводом в эксплуатацию аппарата
подключить манометры для измерения
давления и рязряжения.
Примечание: Перед запуском горелки
проверить, чтобы обратный клапан был
открыт. Любое препятствие может
вызвать повреждения прокладки
насоса.
1 ГИБКИЕ ШЛАНГИ
2 ФИЛЬТР
3 ТОПЛИВНЫЙ КРАН
4 Пробка
5 Пробка шунтирования
5
4
Однотрубная система
3
2
1
3
2
1
ОДНОТРУБНАЯ СИСТЕМА: Когда
система питания – однотрубная,
необходимо модифицировать насос,
следуя инструкциям, на рисунках
сбоку.
SUNTEC
DANFOSS
3
2
1
1
3
2
1
1
SUNTEC
DANFOSS
