59
www.ecoflam-burners.com
420010371905
RU
Установка
- Установка горелки
Подключение топливопровода
Этот фильтр должен устанавливаться
так, чтобы обеспечивалась правильная
прокладка шлангов.
Шланги не должны пережиматься.

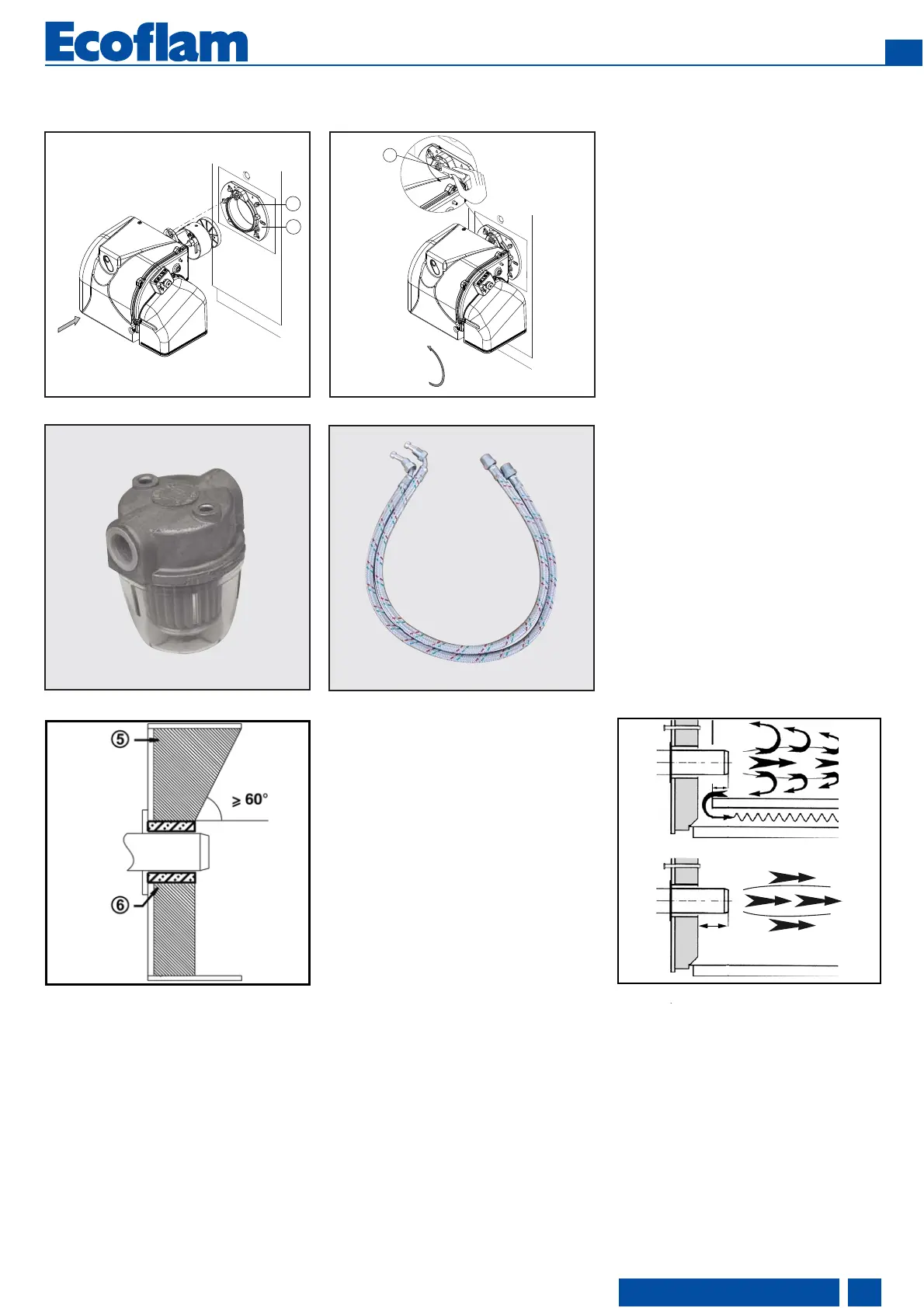

Монтаж горелки
Горелка крепится к фланцу
подключения и, следовательно, к котлу,
таким образом, камера сгорания
будет закрыта герметически.
Монтаж:
• Закрепить фланец креплением 3 к
котлу винтами 4.
• Слегка повернуть горелку,
Ввести её во фланец и закрепить
винтом 5.
Демонтаж:
• Ослабить винт 5.
• Повернуть горелку и вынуть её
из фланца.
Глубина установки сопла горелки и
огнеупорное уплотнение
Для котлов без охлаждения переднеи
стенки и при отсутствии других указании
со стороны производителя котла,
необходимо выполнить огнеупорную
вставку или теплоизоляцию (5), как
показано на рисунке слева. Огнеупорная
вставка не должна заходить за переднии
краи сопла горелки, а угол ее
конического скоса не должен превышать
60°.Воздушныи промежуток (6) должен
быть заполнен эластичным и
невоспламеняемым
теплоизоляционным материалом.
Для котлов при выборе глубины
сопла горелки необходимо
руководствоваться указаниями
производителя котла.
Колонки с обратным пламенем :
A = 50-100 mm.
Колонки с тройной дымовой спиралью :
A1 = 50-100 mm.
Система отвода продуктов горения
Для предотвращения неприятного шума
не рекомендуется применять для
соединения котла с дымоходом
соединительные детали с проходным
каналом, изогнутым под прямым углом.
