Ecolab Ecoplus-PCB User Manual

417101726_Ecoplus_PCB.docx
- 10 -
Rev. 02-02.2012
4.2.2.2 Alarm, Dosierparameter

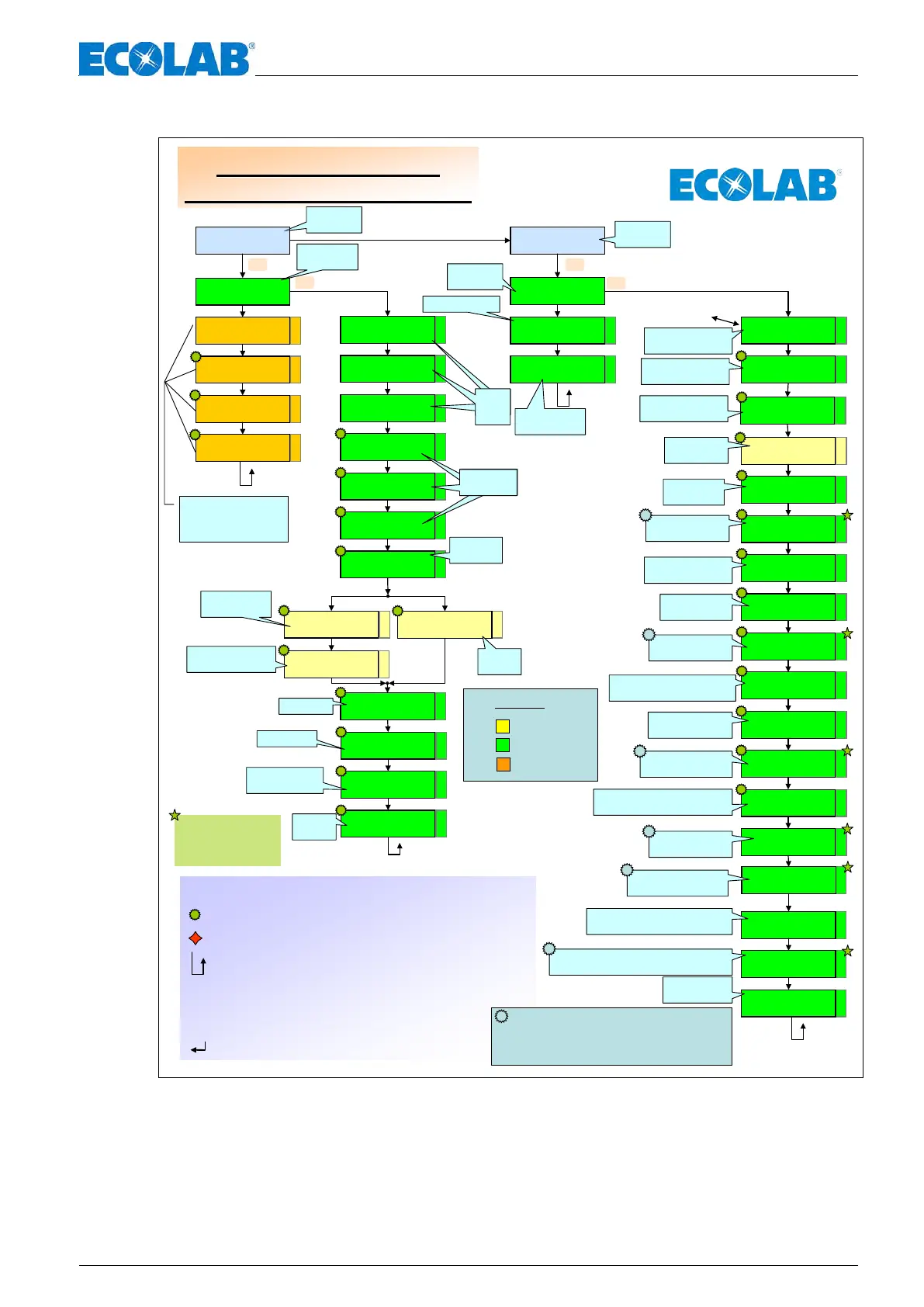

Programmierstruktur
Programmierstruktur
ECOPLUS (alle Varianten)
ECOPLUS (alle Varianten)
Ab Software v2.00


Nur in Verbindung mit Add-On-Board.
SEL
( )
Um von einem Menü zum Nächsten zu gelangen:
NEXT
NEXT Taste drücken
Erscheint nur falls entsprechende Funktion eingestellt
Zurück zur Aufruf-Ebene
Inkrement Wert innerhalb eines Menüs
Dekrement Wert innerhalb eines Menüs
Drücke diese Taste um in ein Untermenü zu springen
oder innerhalb eines Menüs Werte zu wechseln
Version KW19 2007
Legende:
Basis
T-Version +
X-Version
+
Dosier-
einstellungen
ALARM CONTROL
SETUP
SEL
SEL
DEFINE METERING
SETTINGS
SEL
SEL




SEL
WASH TEMP
LOW=55C HI=70C


SEL
RINSE TEMP
LOW=70C HI=90C
DET. OVERDOSAGE
20 mS/cm
MESSAGE AND
DELAY SETTINGS


ALARM REPEAT
OFF


WASH TEMP LO/HI
ACOUST/VISU/MEM


WASH TEMP LO/HI
DELAY: 120 sec


RINSE TEMP LO/HI
VISUAL/MEMORY


RINSE TEMP LO/HI
DELAY: 120 sec


DISABLE TIME
MEMORY ONLY


CAPSULE SENSOR
DELAY: 005 sec


EMPTY RINSE AID
DELAY: 005 sec


DET. OVERDOSAGE
DELAY: 120 sec


DET. DELAY TIME
180 sec


DET. OVERDOSAGE
MEMORY ONLY


RINSE FAILURE
MEMORY ONLY


RINSE FAILURE
DELAY: 600 sec


DRAINS OVERDUE
ACOUST/VISU/MEM


TIME BETWEEN
DRAINS: 120 min
RESTORE DEFAULT
SETUP? NO




EMPTY 3RD PROD
DELAY: 005 sec
Oder (bei flüssig):
EMPTY DETERGENT
“Leermeldung Reiniger”




SEL
PER1 ON = 06:00
T=OFF OFF= 10:00


SEL
PER2 ON = 10:00
T=OFF OFF= 14:00


SEL
PER3 ON = 14:00
T=OFF OFF= 18:00
STANDARD
SETTINGS ?


SPECIAL SETTINGS
ON: -----------------




PREMETERING TIME
PER1 = 120 sec


PREMETERING TIME
PER2 = 120 sec


PREMETERING TIME
PER3 = 120 sec


BOOSTER SETPOINT
10.0 mS/cm
CONCENTRATION
OFF mS/cm


SEL
PER1 ON = 06:00
T=OFF OFF= 10:00


SEL
PER2 ON = 10:00
T=OFF OFF= 14:00


SEL
PER3 ON = 14:00
T=OFF OFF= 18:00


RINSE PUMP DELAY
0 sec


RINSE PUMP ON
10 sec
PREMETERING
DELAY= 000 sec




FLUSHING TIME
5 sec


RINSE PUMP SPEED
50 %
DOSING TIME
OFF sec
ACOUST/VISU/MEM
VISUAL/MEMORY
MEMORY ONLY
------
------- Spezieller Wochentag -------
In LF-gesteuertem Betriebsmodus
Alarm-
einstellungen
In zeitgesteuertem Betriebsmodus
Standard
Einstellungen?
Spezialeinstellungen/
spezieller Wochentag
- An [Wochentag einstellen]
- Periode 1 - 3
Periode
1 … 3
Vordosierzeit
Periode 1 …3
Periode
1 … 3
Zeiten
Periode
1 … 3
Vordosierzeit
Periode 1 …3
Vordosierzeit
Periode 1 …3
Sollkonzentration
einstellen
Booster Konzentration
einstellen
Nachspülzeit
SQP-Drehzahl
Klarspüler
Dosierverzögerung
Klarspüler
Dosierzeit
Dosierzeit
einstellen
Vordosier-
verzögerung
Anzeige- und
Grenzwerte
Alarmwiederholzeit
Zurücksetzen auf
Default-Werte
Ansprechverzögerung
Kapsel-Schalter
Ansprechverzögerung
Klarpülerleermeldung
Ansprechverzögerung
Additivleermeldung
Max. Dosierzeit
einstellen
Alarm bei
Überdosierung
Ausgabe des Alarms
„Überdosierung“
Ansprechverzögerung
Überdosierung
Ansprechverzögerung
Niedrige/hohe Waschtemperatur
Ansprechverzögerung
Niedrige/hohe Klarspülertemperatur
Ansprechverzögerung
Bei nicht stoppenden Spülprogramms
Grenzwerte
Waschtemperatur
Ausgabe des Alarms
„Waschtemperatur“
1
1
Ausgabeauswahl:
a) “Memory only”: Nur im Speicher
b) “-----”: Keine Ausgabe
c) “ACOUST/VISU/MEM”: Akkustisch, Anzeige, Speicher
d) “VISUALY/MEMORY”: Anzeige, Speicher
1
Ausgabe des Alarms
„Klarspülertemperatur“
1
Grenzwerte
Klarspülertemperatur
Ausgabe des Alarms
bei „Betriebsruhe“
Ausgabe des Alarms
bei „Spülprogrammfehler“
1
Ausgabe des Alarms
„Überschreitung des Wasserwechselintervalles“
Zeit zwischen
Wasserwechseln
1
1
