1
2
3
4
5
6
7
8
A
A

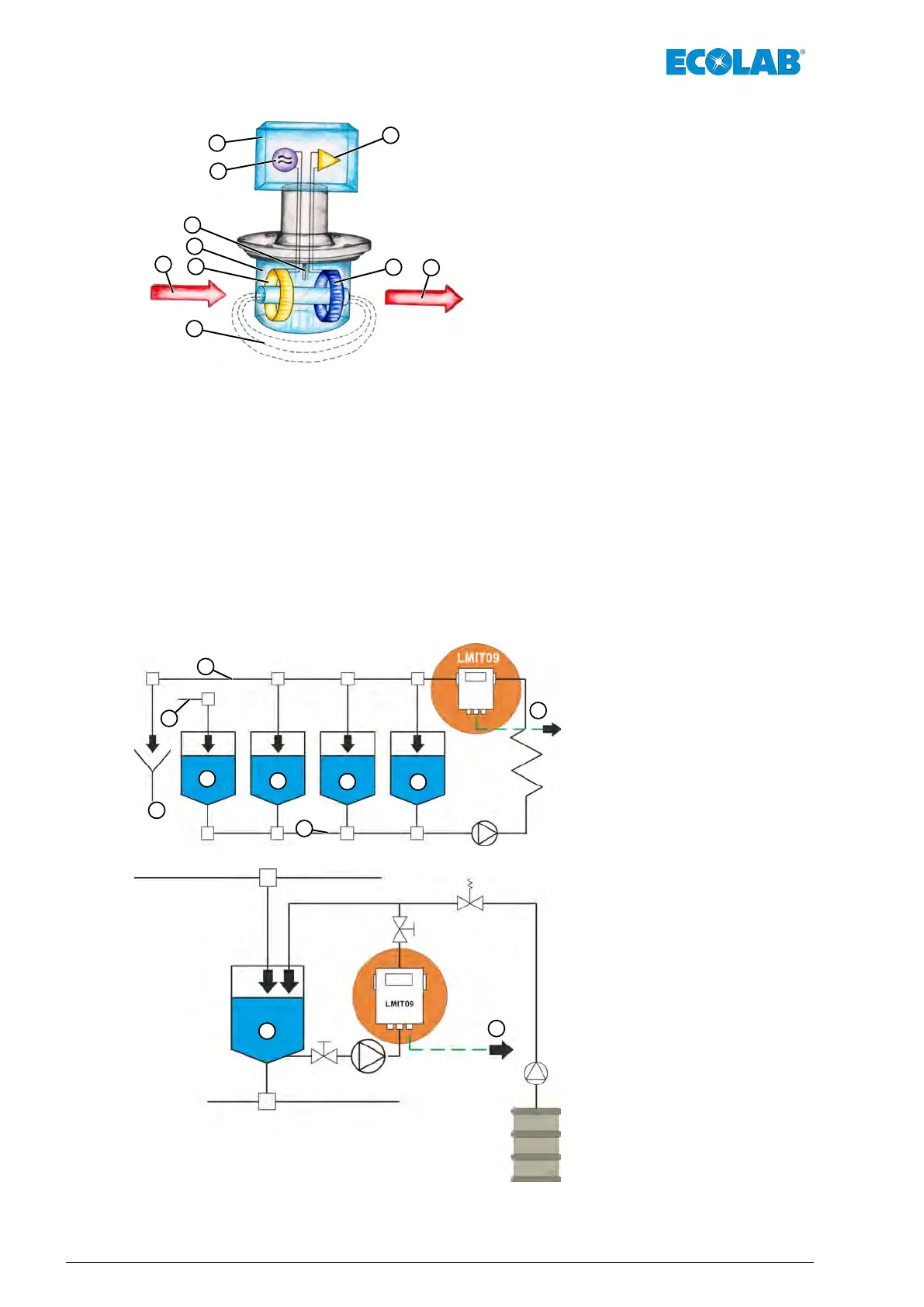

1 Transmittergehäuse
2 Oszillator
3 Temperaturfühler PT 100
4 Sondenkörper
5 Geberspule
6 Induzierter Strom
7 Empfängerspule
8 Verstärker
A Durchflussrichtung
Der Mikroprozessor im LMIT09 rechnet über die im Datenspeicher hinterlegten
Produktkurven die gemessenen Leitfähigkeitswerte in Gew
. %-Konzentration um.
Ein Temperaturfühler erfasst laufend die Messgut-Temperatur. Die gemessenen
Werte dienen zur Kompensation der temperaturabhängigen Leitfähigkeitsänderung des
Messgutes (der Flüssigkeit).
Alle Schaltungsteile werden durch den Mikroprozessor zyklisch überwacht, um ein
Höchstmaß an Sicherheit zu gewährleisten. Die verwendeten Bauteile sind unter
extremsten Einsatzbedingungen getestet. Störeinflüsse werden durch konsequente
Filterung aller Ein- und Ausgänge eliminiert.
Anwendungsbeispiele
Phasentrennung in CIP-Anlagen
1
2
3
4
5
6
7
8
9
1 Nachspülung
2 Säure
3 Lauge
4 Vorspülung
5 CIP-Vorlauf
6 SPS Regler
7 CIP-Rücklauf
8 Frischwasser
9 Kanal
1
2
1 Reinigungslösung
2 SPS oder Regler
Aufbau / Funktionsbeschreibung
