4 Aufbau / Funktionsbeschreibung

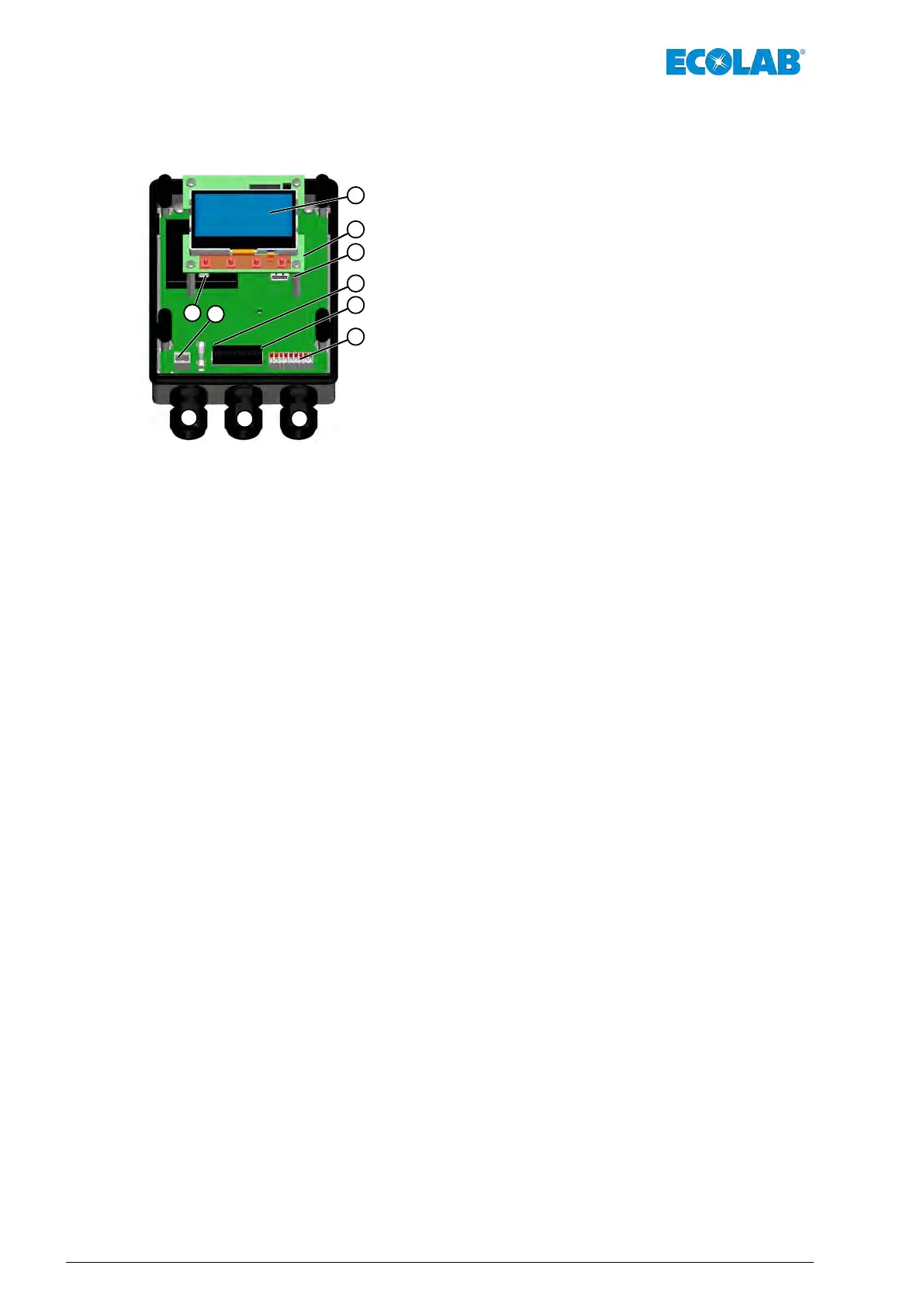

Aufbau
1
2
3
4
5
6
7
8
9
10 11
1 Grafikdisplay
2 Bedientasten
3 USB-Anschluss, (Typ A)
4 USB-Anschluss, (Typ mini-B)
5 Anschlussklemme:
V
ersorgungsspannung (24 V AC/DC)
6 Sicherung F1 (T 0,4 A)
7 Anschlussklemme:
Alarmausgang, CIP-Auswahl, LF/Konz. und
T
emperatur-Stromausgang (0/4…20 mA)
8 Anschlussklemme:
Sensor-Ausgang, PT 100 und Sensor-Eingang
9-11 Kabelverschraubungen mit Dichteinsätzen
Funktionsbeschreibung
Der Leitfähigkeits-/Temperaturtransmitter LMIT 09 / S209 beinhaltet alle für die
Konzentrationsüberwachung und -aufschärfung von leitfähigen Medien notwendigen
Funktionen.
n Messsignalausgänge für Leitfähigkeit bzw
. Konzentration und Temperatur 4(0)...20 mA
(galvanisch getrennt)
n Messbereiche: 5 Leitfähigkeits-Messbereiche: 0...200 µS/cm bis 0...2 S/cm
n 3-Konzentrations-Messbereiche: (0...5 Gew. %) für Standard-Reinigungsprodukte
(NaOH, HNO
3
, H
2
SO
4
) mehr als 70 Konzentrations-Messbereiche (0...5 Gew. %)
für Ecolab-Produkte (z.B. P3-horolith)
n Vier eigene definierbare Produktkurven, mit 4-10 Stützstellen,
Tka und Referenztemperatur
n Automatische Messbereichsumschaltung zwischen:
200µS/cm*, 2 mS/cm, 20 mS/cm, 200 mS/cm, 2 S/cm;
n Temperaturmessung mit Pt 100: zwischen -20 und 150°C (extrem kurze Ansprechzeit)
n USB-Schnittstelle zur Konfiguration / Parametrierung sowie zur Dokumentation der
Konfigurationswerte
n Beleuchtetes Grafikdisplay zur Darstellung der Leitfähigkeit/ Konzentration und
Temperatur, sowie aller wichtigen Einstellwerte und Betriebszustände
n Menügeführte Bedienung (mehrsprachiger Klartext-Dialog: Deutsch, Englisch)
n Messzelle, druck- (16 bar/20°C), chemikalien- und temperaturbeständig
(140°C kurzzeitig) aus PEEK.
n Universal-Spannungsversorgung: 24 V AC/DC
n Kompaktausführung (Transmitter mit integriertem Messwertgeber)
Spannringbefestigung, Art. Nr. 189201 (EBS Nr. 10007799),
Flanschbefestigung, Art. Nr. 189204 (EBS Nr. 10010237).
n Wandaufbauversion (Transmitter mit separatem Messwertgeber, Leitungslänge 5 m)
Spannringbefestigung, Art. Nr. 189202 (EBS Nr. 10007800),
Flanschbefestigung, Art. Nr. 189205 (EBS Nr. 10010238).
* Nur in V
erbindung mit Messbereichszuordnung 200 µS/cm ≙ 0/4…20mA
Zusätzlich beinhaltet der Leitfähigkeits-/Temperaturtransmitter LMIT 09 / S209 bereits alle
für die Phasentrennung von leitfähigen Medien notwendige Funktionen ("CIP-Funktion).
Diese können im Konfigurationsmenü des LMIT 09 / S209 aktiviert oder deaktiviert
werden.
Aufbau / Funktionsbeschreibung
20417101558 Rev. 06-06.2021
