5 Installation
Personnel :
n
Personne qualifiée
n
Électricien
n
Mécanicien
n
Personnel d'entretien
Équipement de protection :
n
Gants de protection
n
Lunettes de protection
n
Chaussures de sécurité
Si possible, la chambre de passage doit être installée dans des sections de tuyau
verticales (voir
Ä
« Instructions d'installation » à la page 23) afin d'éliminer tout risque
de falsification des valeurs mesurées due à l'inclusion d'air.

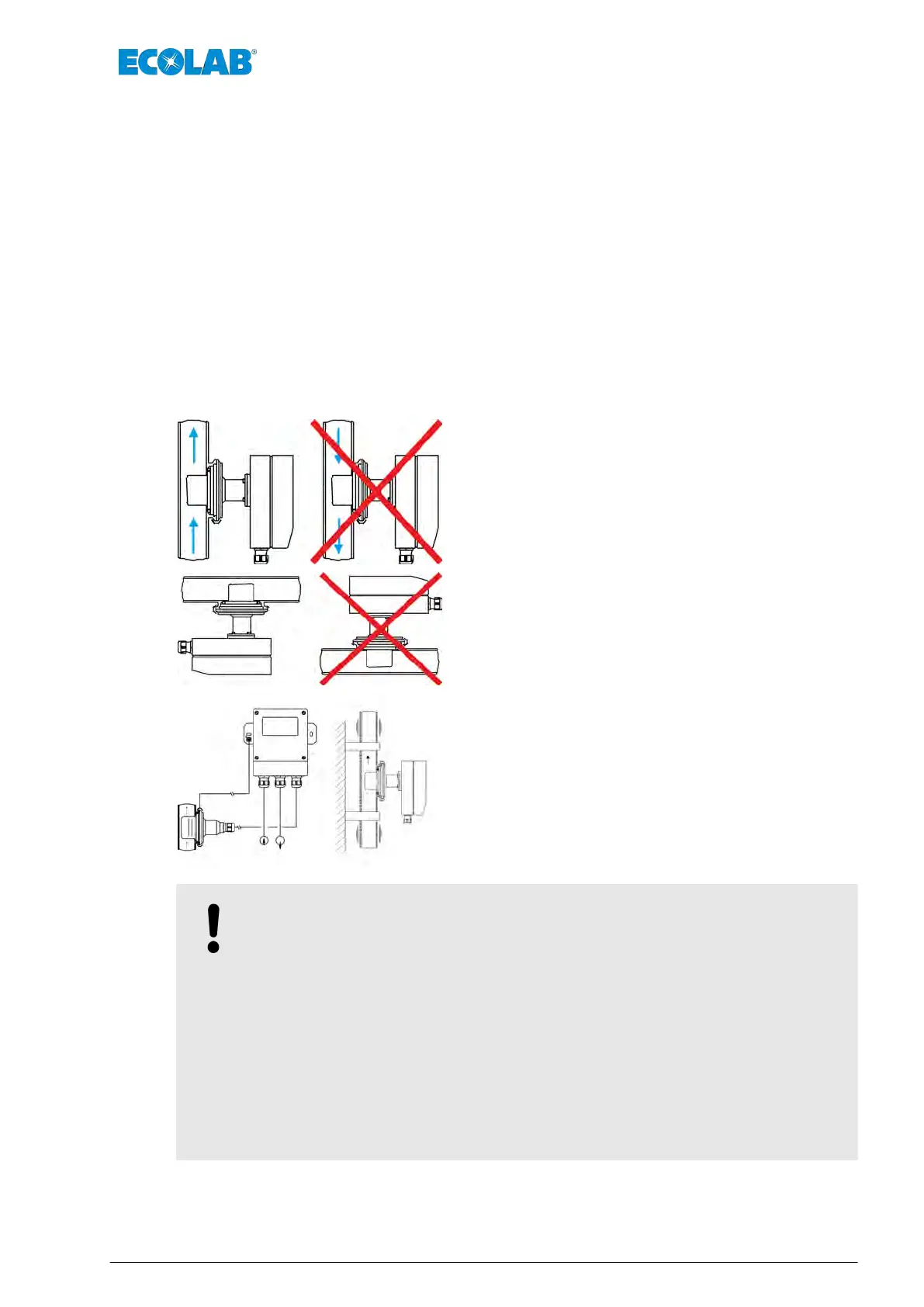

Instructions d'installation
Le flux doit être dirigé du bas vers le haut. Il est conseillé
de faire pivoter le boîtier du LMIT09 afin que les connexions
électriques soient dirigées vers le bas.
Si le transmetteur doit être installé dans des tuyaux
horizontaux, il doit être installé par le bas.
REMARQUE !
En cas de températures ambiantes très élevées en raison de
l'accumulation de chaleur
(> 50 °C) et de vibrations extrêmes des tuyaux
(> 150 Hz, 20 m/s2), nous recommandons d'utiliser le LMIT09 dans sa
version murale avec un transducteur de mesure séparé. Lors de l'utilisation
de la version compacte, le pipeline doit être fixé avant et après le LMIT09
(voir
Ä
« Instructions d'installation » à la page 23).
Le perçage de mesure de la calotte sphérique de mesure
doit toujours être orienté parallèlement à l'axe du tuyau,
c'est-à-dire dans le sens d'écoulement du fluide. Des écarts
d'alignement peuvent entraîner une falsification de la valeur mesurée
(voir
Ä
« Instructions d'installation » à la page 23).
Installation
23 417101558 Rév. 06-06.2021
