4 Structure / description du fonctionnement

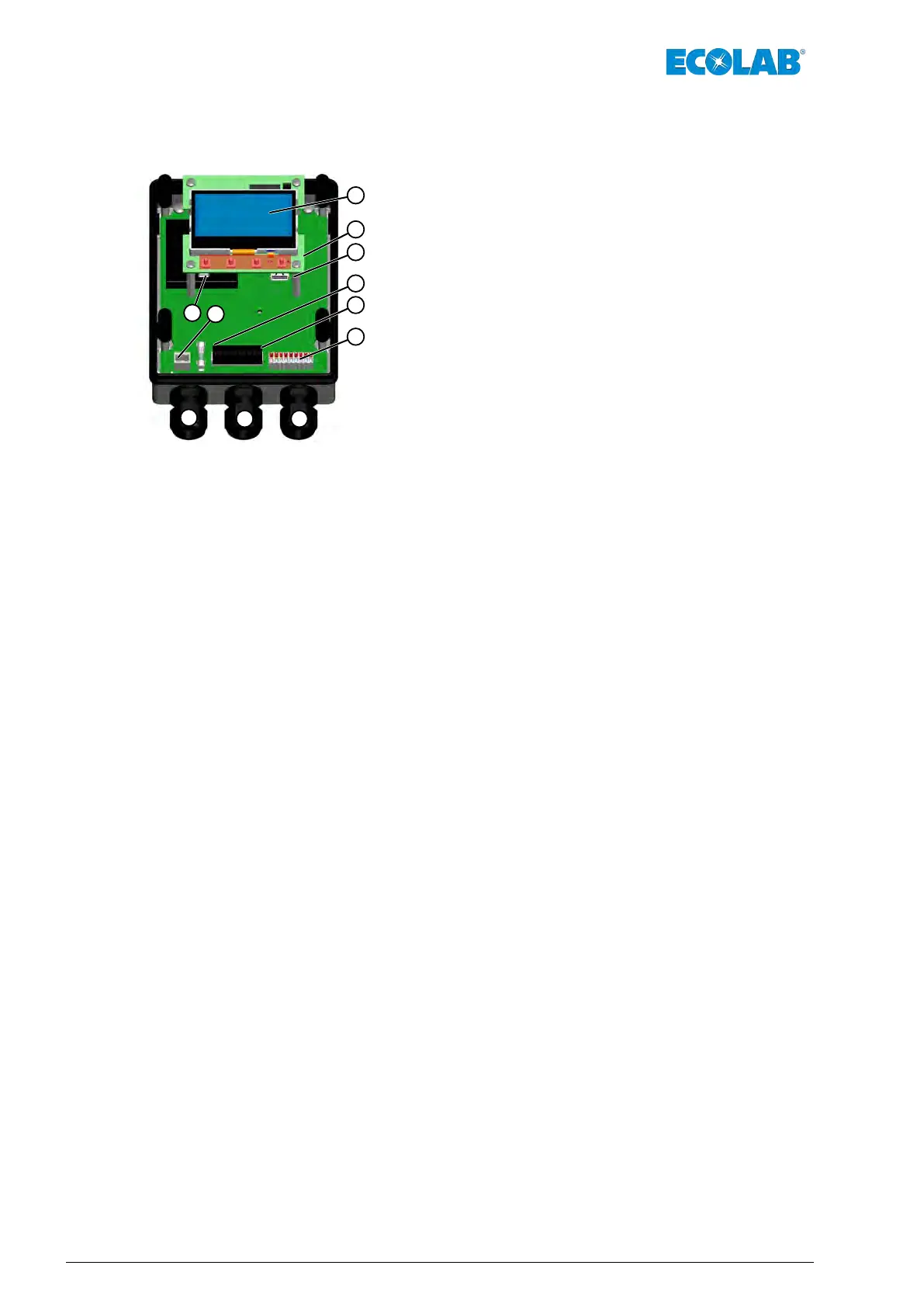

Structure
1 Affichage graphique
2 Touches de commande
3 Port USB, (type A)
4 Port USB, (type mini-B)
5 Borne de raccordement :
T
ension d'alimentation (24 V AC/DC)
6 Fusible F1 (T 0,4 A)
7 Borne de raccordement :
Sortie alarme, sélection CIP
, conductivité/concentration et
sortie de courant de température (0/4…20 mA)
8 Borne de raccordement :
Sortie capteur
, PT 100 et entrée capteur
9-11 Raccords de câble avec inserts d'étanchéité
Description du fonctionnement
Le transmetteur de conductivité / température LMIT 09 / S209 comprend toutes les
fonctions nécessaires pour surveiller et af
finer la concentration des milieux conducteurs.
n Sorties de signaux de mesure pour la conductivité ou la concentration et la
température 4 (0) ... 20 mA (isolées galvaniquement)
n Plages de mesure : 5 plages de mesure de conductivité : 0 ... 200 µS/cm à 0 ... 2 S/cm
n 3 plages de mesure de concentration : (0...5 % en poids) pour les produits de
nettoyage standards (NaOH, HNO
3
, H
2
SO
4
) plus de 70 plages de mesure de
concentration (0 ... 5 % en poids) pour les produits Ecolab (par exemple P3-horolith)
n Quatre courbes de produit définissables, avec 4 à 10 points d'appui,
CT et température de référence
n Commutation automatique de la plage de mesure entre :
200µS/cm*, 2 mS/cm, 20 mS/cm, 200 mS/cm, 2 S/cm;
n Mesure de température avec Pt 100 : entre -20 et 150 °C
(temps de réponse extrêmement court)
n Interface USB pour la configuration / le paramétrage ainsi que pour la documentation
des valeurs de configuration
n Affichage graphique éclairé pour afficher la conductivité/concentration et la
température, ainsi que toutes les valeurs de réglage et états de fonctionnement
importants
n Opération pilotée par menu (boîte de dialogue multilingue en texte brut :
allemand anglais)
n Cellule de mesure, pression (16 bar / 20 °C), résistante aux produits chimiques et à la
température (140 °C brièvement) en PEEK.
n Alimentation universelle : 24 V AC/DC
n Version compacte (transmetteur avec transducteur de mesure intégré)
fixation par bague de serrage, référence 189201 (référence EBS 10007799),
fixation à bride, référence 189204 (référence EBS 10010237).
n Version montage mural (transmetteur avec transducteur séparé, longueur câble 5 m)
fixation par bague de serrage, référence 189202 (référence EBS 10007800),
fixation à bride, référence 189205 (référence EBS 10010238).
* Uniquement en liaison avec une af
fectation de plage de mesure de 200 µS/cm ≙ 0/4…20 mA
De plus, le transmetteur de conductivité/température LMIT 09 / S209 intègre déjà toutes
les fonctions nécessaires à la séparation de phases des milieux conducteurs (fonction
"CIP). Ces dernières peuvent être activés ou désactivés dans le menu de configuration du
LMIT 09 / S209.
