5 Installation
Personal:
n
Fachkraft
n
Elektrofachkraft
n
Mechaniker
n
Servicepersonal
Schutzausrüstung:
n
Schutzhandschuhe
n
Schutzbrille
n
Sicherheitsschuhe
Nach Möglichkeit sollte die Durchflussarmatur in vertikal verlaufenden Rohrabschnitten
montiert werden (siehe
Ä
„Installationshinweise“ auf Seite 23), damit Verfälschungen
der Messwerte durch Lufteinschluss ausgeschlossen sind.

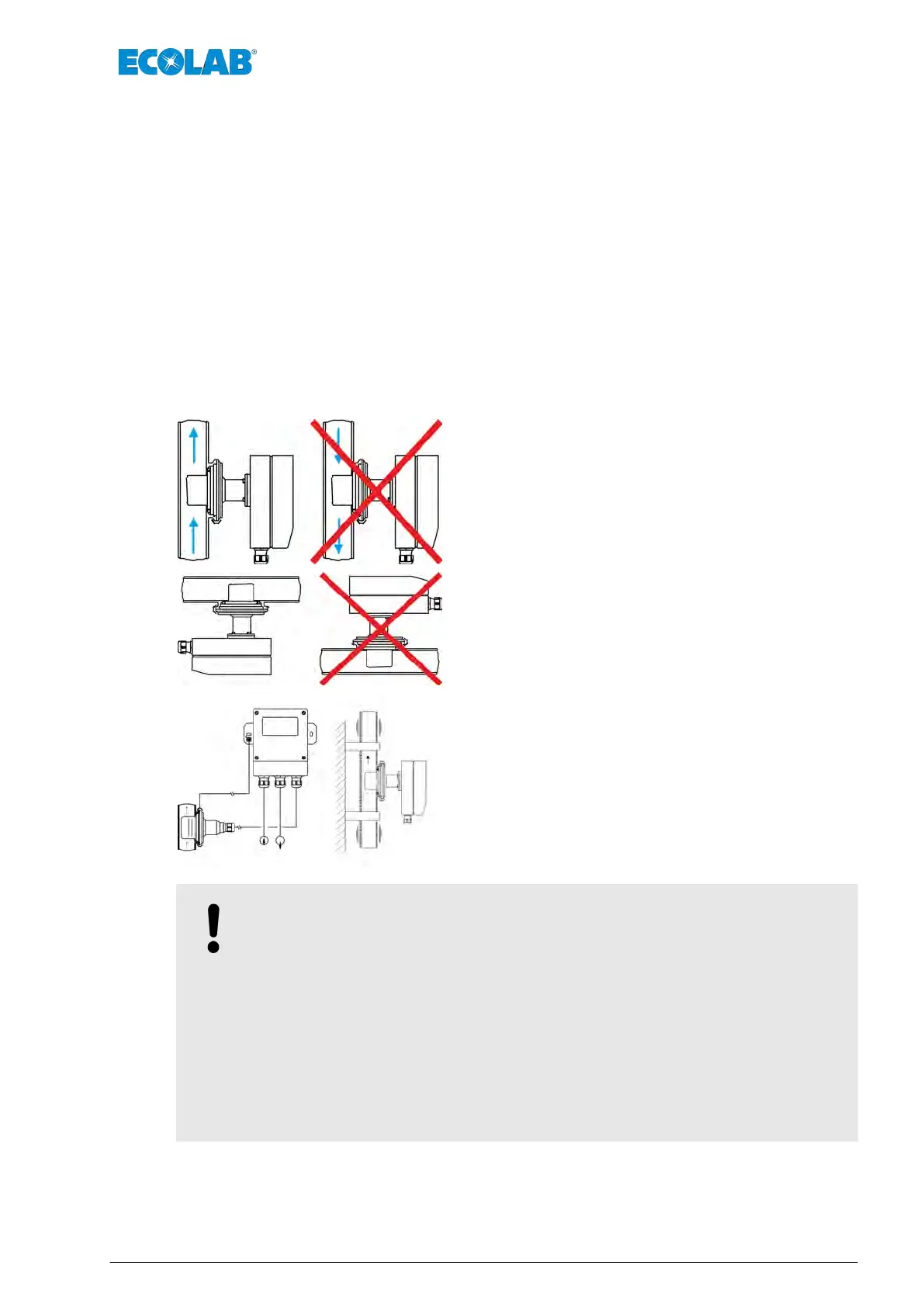

Installationshinweise
Die Strömung muss von unten nach oben erfolgen.
Hierbei empfiehlt es sich, das Gehäuse des LMIT09 so zu
drehen, dass die elektrischen Anschlüsse nach unten zeigen.
Sollte der Transmitter in waagrecht verlaufenden Rohr-
leitungen installiert werden, muss der Einbau von unten
erfolgen.
HINWEIS!
Bei sehr hohen Umgebungstemperaturen infolge eines Wärmestaus
(> 50°C) und extremen Rohrleitungsvibrationen (> 150 Hz, 20 m/s2)
empfehlen wir den Einsatz des LMIT09
in Wandaufbauausführung
mit separatem Messwertgeber. Bei Verwendung der Kompaktversion
muss die Rohrleitung vor und nach dem LMIT09 fixiert werden
(siehe
Ä
„Installationshinweise“ auf Seite 23).
Die Messbohrung der Messkalotte ist grundsätzlich parallel zur Rohrachse,
das heißt in Flussrichtung des Mediums, auszurichten. Abweichungen
bei der Ausrichtung können zur Verfälschung des Messwertes führen
(siehe
Ä
„Installationshinweise“ auf Seite 23).
Installation
23 417101558 Rev. 06-06.2021
