5.1 Variantes de connexion mécanique
ATTENTION !
T
ous les travaux d’installation mécaniques doivent exclusivement être
exécutés par un personnel qualifié, autorisé et formé conformément aux
prescriptions locales. Le serrage de l'ensemble des éléments de fixation
doit être contrôlé si nécessaire (ils sont susceptibles de se desserrer
en raison de variations importantes de la température ambiante ou de
vibrations).

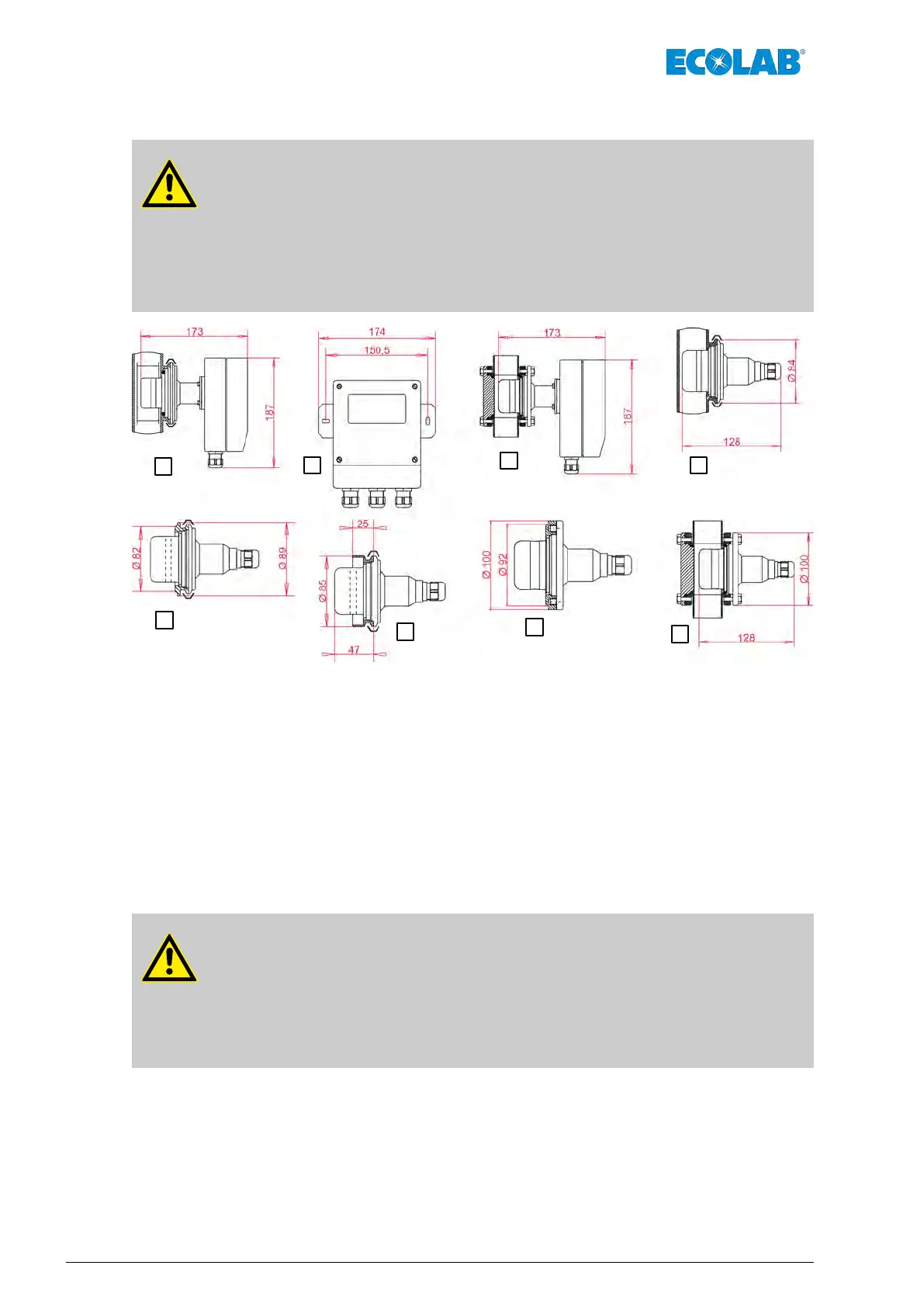

Fig. 1 : MAN034247_6-0
A Version compacte, installation sur tuyauterie, fixation
par bague de serrage
B Montage mural
C Version compacte, installation sur tuyauterie, montage
sur bride
D Type : Raccord de débit (DIN 1
1850)
Matériau : 1.4404, joint EPDM
E Type : Anneau à souder pour l'installation sur la paroi
du réservoir Matériau : 1.4404, joint EPDM
F Type :Anneau à souder pour l'installation dans les
pipelines Matériau : 1.4404, joint EPDM
G Type : Bride à souder pour l'installation sur la paroi du
réservoir Matériau : 1.4404, joint EPDM
H Type : Raccord de débit
Matériau : 1.4404, joint EPDM
Transmetteur avec transducteur intégré (version compacte)
ATTENTION !
Le perçage de mesure de la calotte sphérique de mesure doit toujours
être orienté parallèlement à l'axe du tuyau, c'est-à-dire dans le sens
d'écoulement du fluide. Des écarts peuvent entraîner une falsification des
valeurs mesurées (formation de vortex). La position de montage peut être
vérifiée à l'aide des encoches de marquage sur la calotte de mesure
Installation de la version avec bague de serrage
Insérer le transmetteur avec transducteur de mesure intégré dans la chambre de passage
ou la bague à souder et fixez-le avec les bagues de serrage.
Installation version à bride
Insérer le transmetteur avec transducteur de mesure intégré dans la chambre de passage
ou la bride à souder destinée l'installation du réservoir encastré et fixer avec 4 vis.
Installation
24417101558 Rév. 06-06.2021
