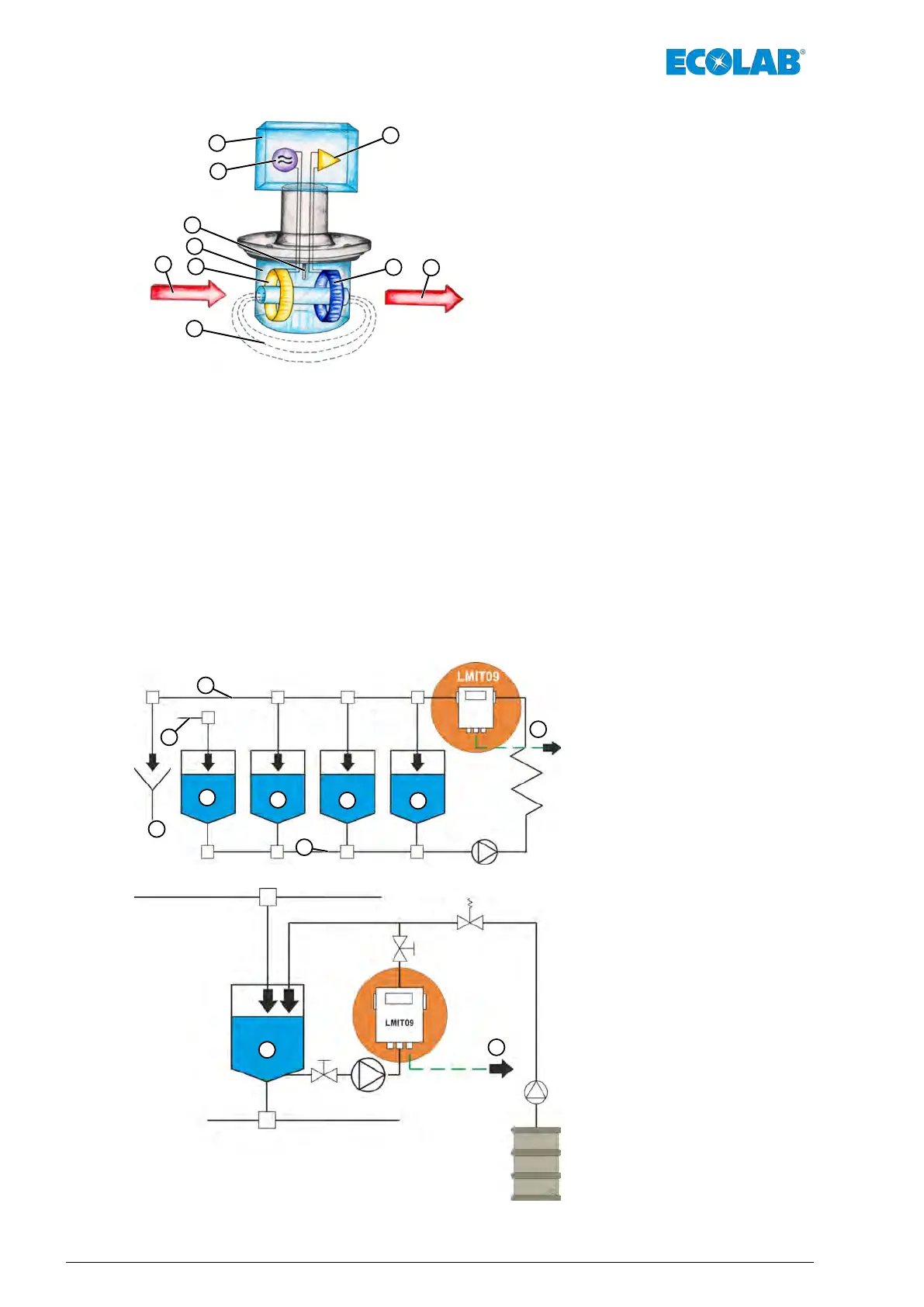

1 Boîtier du transmetteur
2 Oscillateur
3 Sonde de température PT 100
4 Corps de la sonde
5 Bobine génératrice
6 Courant induit
7 Bobine réceptrice
8 Amplificateur
A Sens de l'écoulement
Le microprocesseur en LMIT09 convertit les valeurs de conductivité mesurées en
concentration en pourcentage de poids à l'aide des courbes de produit stockées dans
la mémoire de données.
Un capteur de température enregistre en continu la température du matériau à mesurer
.
Les valeurs mesurées sont utilisées pour compenser le changement de conductivité
dépendant de la température du matériau à mesurer (le liquide).
Toutes les parties du circuit sont surveillées cycliquement par le microprocesseur afin de
garantir le plus haut niveau de sécurité. Les composants utilisés ont été testés dans les
conditions de fonctionnement les plus extrêmes. Les interférences sont éliminées grâce à
un filtrage cohérent de toutes les entrées et sorties.
Exemples d'applications
Séparation de phases dans les systèmes CIP
1
2
3
4
5
6
7
8
9
1 Rinçage
2 Acide
3 Lessive
4 Prélavage
5 Flux CIP
6 Contrôleur API
7 Retour CIP
8 Eau fraîche
9 Canal
1
2
1 Solution de nettoyage
2 API ou contrôleur
Structure / description du fonctionnement
