- 53 -
Rev. 03-07.12
4. Description du fonctionnement
Les postes de dosage Lub-O-Mat sont des installations pour la fabrication automatique de
solutions de lubrification de bandes (lubrifiant de bande et eau).

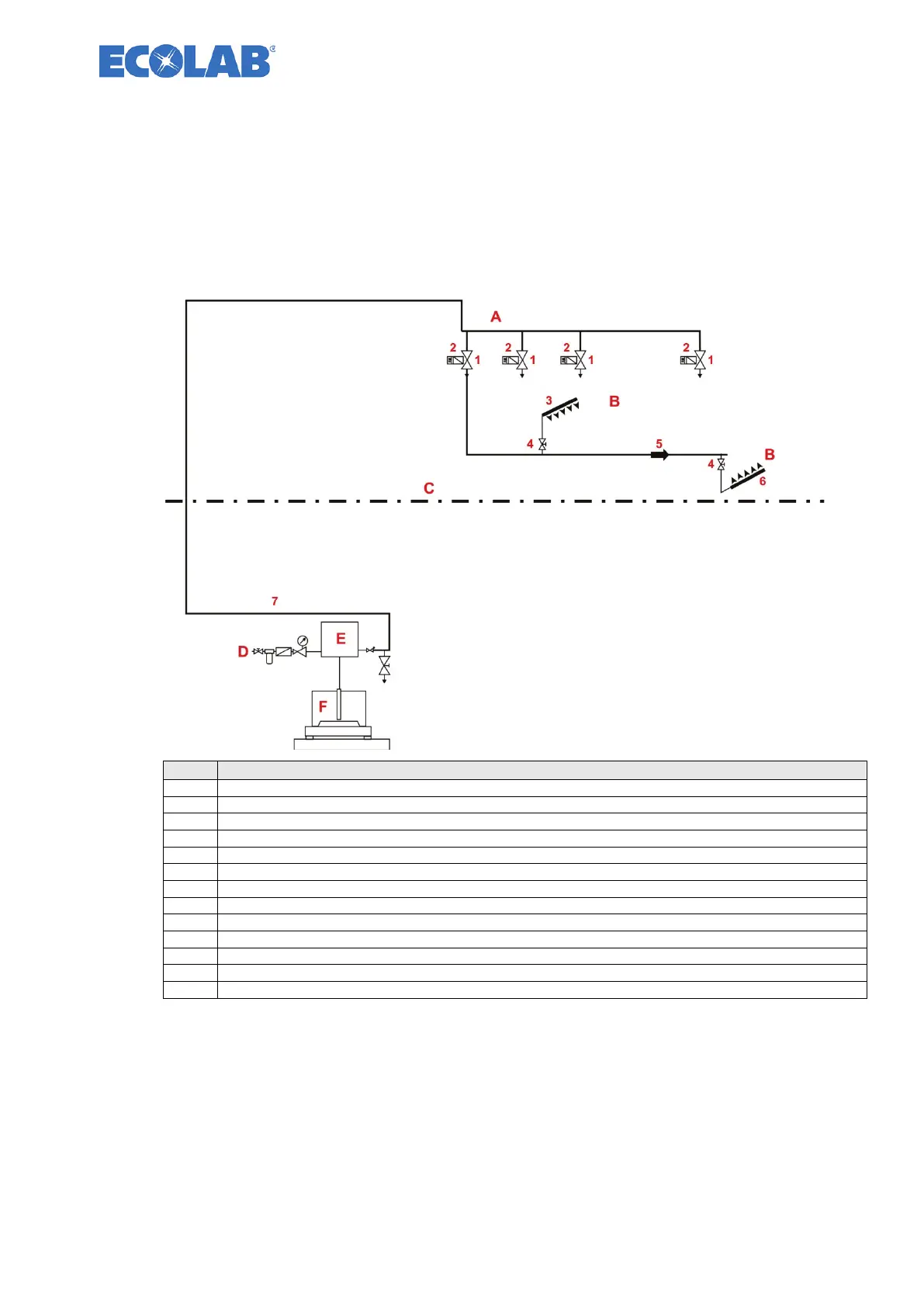

4.1 Schéma de processus
4.1.1 Schéma de processus - une concentration
Fig. 4.1
Pos.
Description
A
Circuit de lubrification
B
Système de pulvérisation (porte-gicleur, à une voie ou plusieurs voies)
C
Coffre et convoyeurs de bouteilles
D
Raccordement d'eau froide selon DIN / DVGW
E
Lub-O-Mat, 2,5 / 4,3 / 7,2 / 11,2
F
Stockage du produit (bidons, fût, conteneur, cuve)
1
Vanne du circuit de lubrification
2
Commande temporelle de la vanne (sur la vanne du circuit de lubrification)
3
Bande supérieure - Porte-gicleur
4
Soupape de commande d'aiguille
5
Conduite circulaire
6
Bande inférieure - Porte-gicleur
7
Ligne en dérivation
