ECOVACS DEEBOT N78D - Esquema del Producto

ES
61
2. Contenido de la caja y especicaciones técnicas

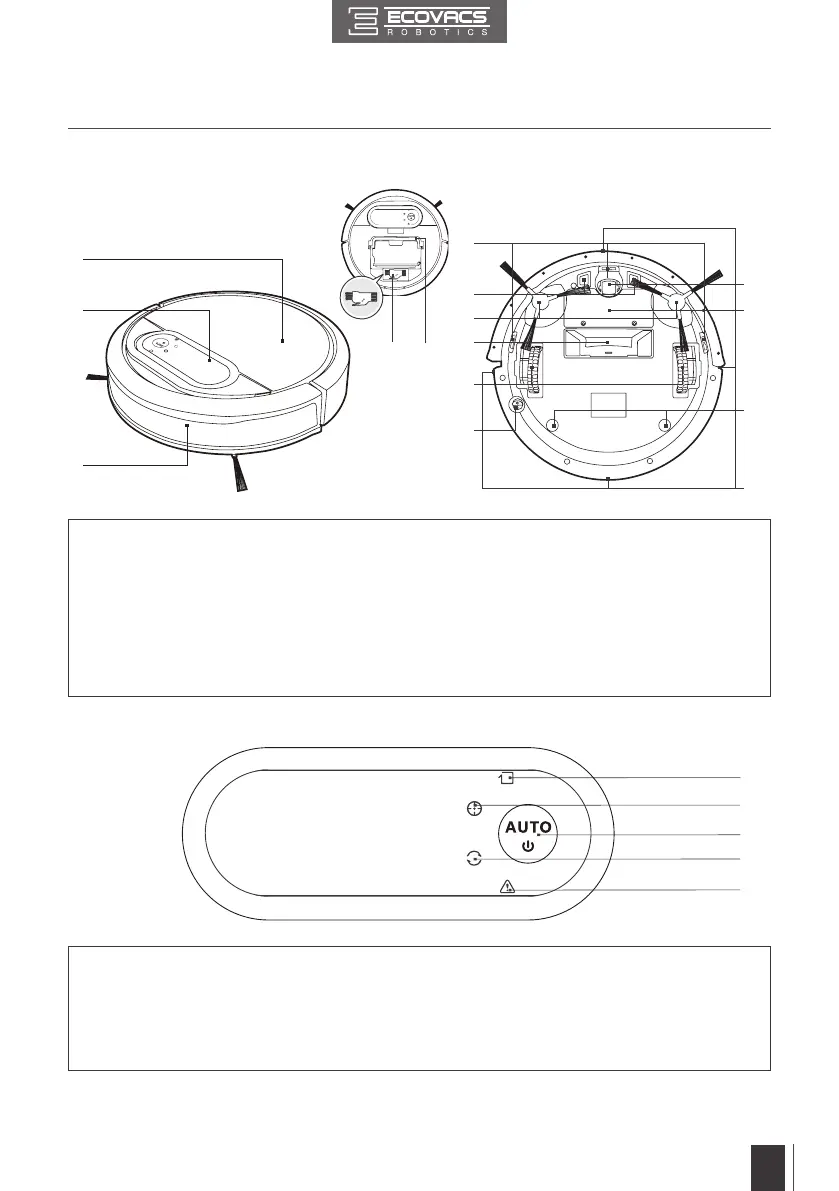

2.3 Esquema del producto
1
4
5
9
10
11
12
6
7
8
2
3
14
13
15
1
5
2
3
4
Robot
Panel de control
1. Tapa
2. Panel de control
3. Sensores anticolisión
4. Sensores anticaída
5. Contactos de carga
6. Cepillos laterales
1. Luz indicadora del modo de
limpieza de rincones
2. Luz indicadora del modo de
limpieza localizada
7. Entrada de polvo
8. Rueda universal
9. Ruedas motrices
10. Batería
11. Ranuras para el
depósito de agua
3. Botón del modo automático
4. Luz indicadora de programación
inteligente
5. Indicador de alarma
12. Receptor de infrarrojos para
el mando a distancia
13. Puerto de actualización (solo para
el servicio de Atención al cliente)
14. Herramienta de limpieza multifunción
15. Interruptor de alimentación inferior
