ECOVACS DEEBOT N78D - Schéma du Produit

FR FR
86 87
2. Contenu de l'emballage et spécications techniques

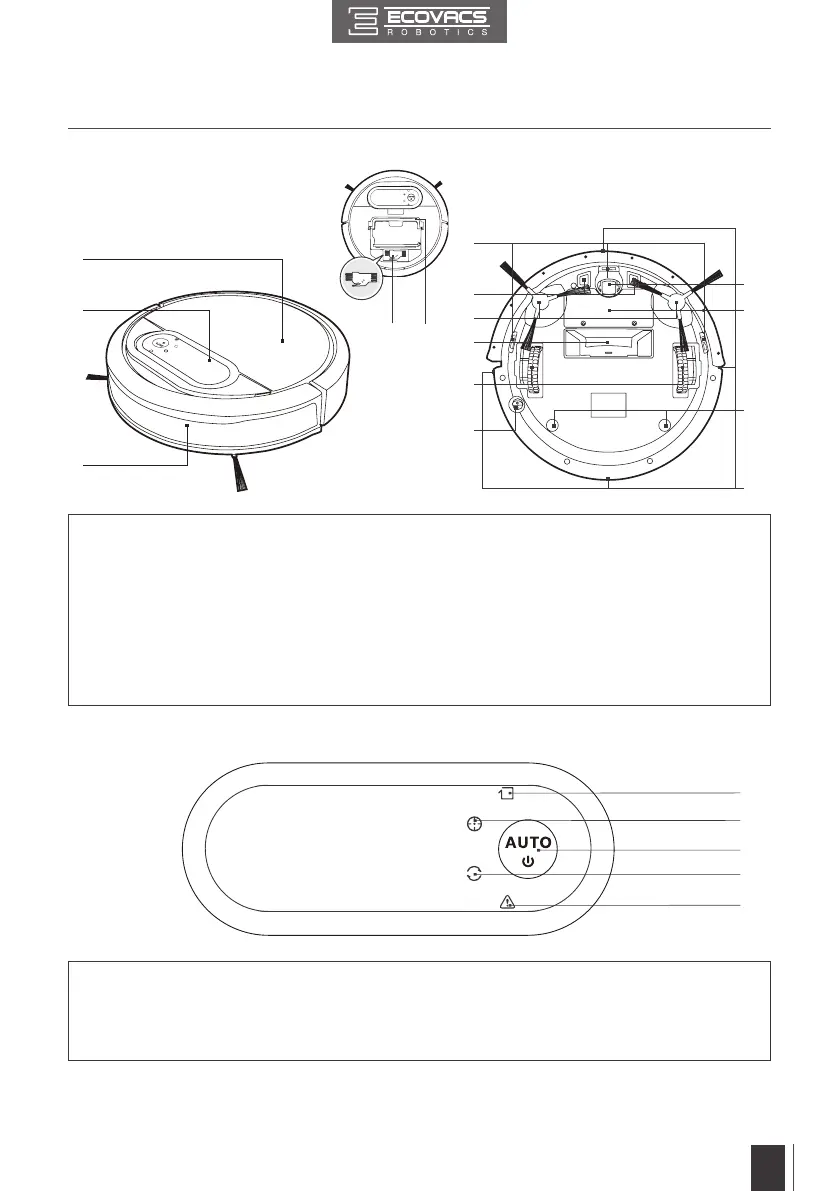

2.3 Schéma du produit
1
4
5
9
10
11
12
6
7
8
2
3
14
13
15
1
5
2
3
4
Robot
Panneau de commande
1. Capot supérieur
2. Panneau de commande
3. Capteurs anticollision
4. Capteurs antichute
5. Contacts de charge
6. Brosses latérales
1. Voyant du mode de nettoyage des bords
2. Voyant du mode de nettoyage localisé
3. Bouton du mode automatique
7. Tête d'aspiration
8. Roues motrices
9. Roue universelle
10. Batterie
11. Logements du
réservoir d'eau
4. Voyant de planication intelligente
5. Indicateur d'alarme
12. Récepteur infrarouge pour
télécommande
13. Port de mise à niveau
(pour le service clientèle uniquement)
14. Outil de nettoyage multifonction
15. Commutateur d'alimentation à la base
du robot
