EFA 620 - Erweiterte Reinigung (nach Ca. 100 Betriebsstunden)

Schmid & Wezel
D 75433 Maulbronn
Seite/ Page
10/ 28
Ausführung/ Version
0
3.2012
6.

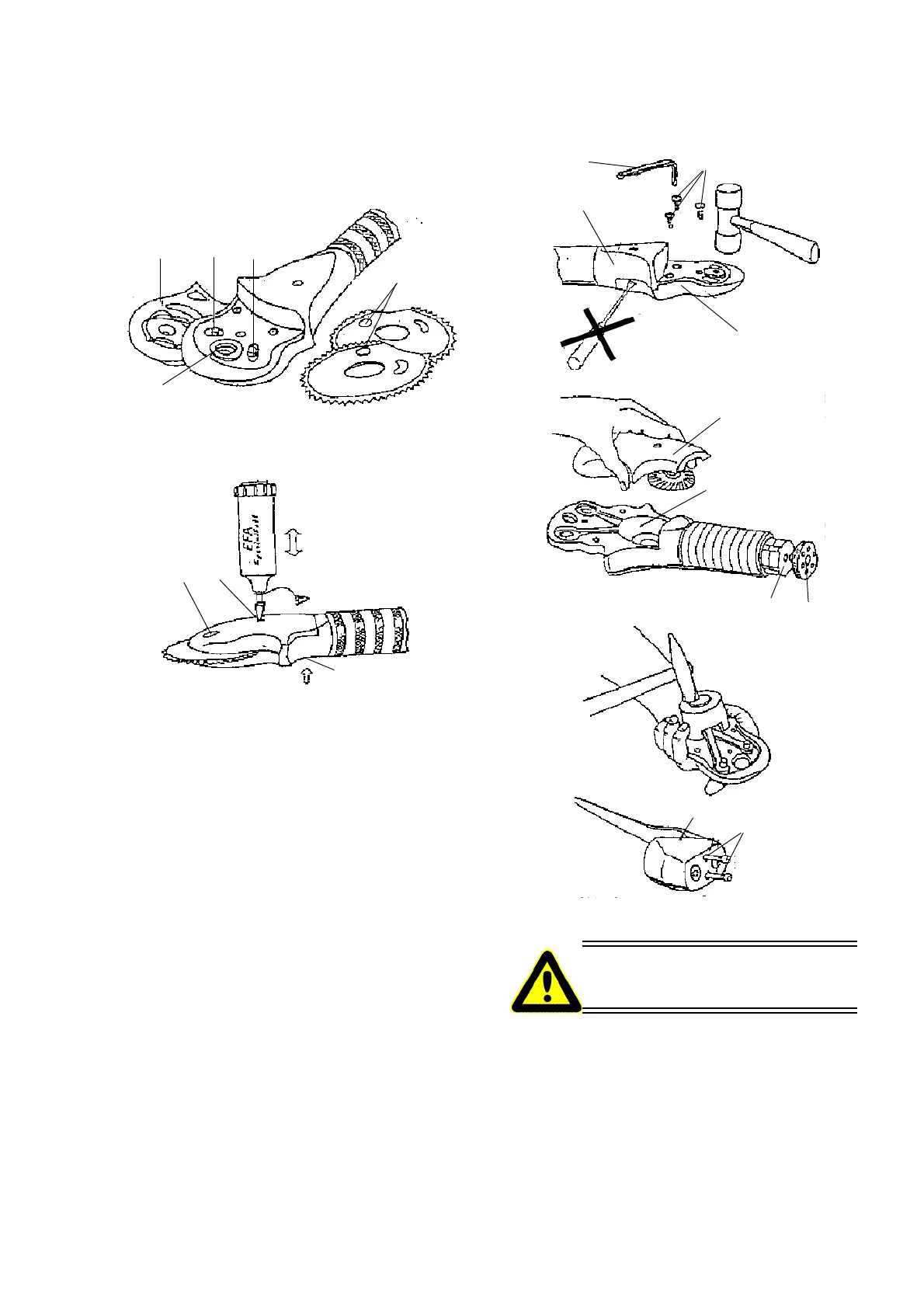

Vor dem Einlegen der Häutermesser (5) sind die
Einhängezapfen an den Pleuelarmen (16) und
(17), der Laufring (3), die Messerbüchse (6) der
Häutermesser, sowie die Wellfeder (7) einzufet-
ten (Abb. 6).
7. Nach der Montage 2 Stöße EFA-Spezialfett (50)
mit der Fettpresse (50a) in die 3 Schmiernippel
(10, 13 und 21a) drücken (Abb. 7).
Bei der täglichen Reinigung bitte prüfen, ob Teile
des Enthäuters verschlissen sind. Rechtzeitige Er-
neuerung von verschlissenen Teilen spart Kosten!
Ein Austausch ist erforderlich, wenn:
 Laufring (3), Messerbüchse (6) oder Einhänge-
zapfen an den Pleuelarmen eingelaufen oder
ausgeschlagen sind.
 Häutermesser (5) stumpf sind. Stumpfe Häuter-
messer auf Häutermesser-Schleifmaschine EFA
53 nachschärfen.
 Wellfeder (7) keine Spannkraft besitzt.
6.3 Erweiterte Reinigung (nach ca.
100 Betriebsstunden)
Zunächst wie bei der täglichen Reinigung verfahren.
1. Senkschrauben (22) mit Sechskantstiftschüssel
(48) aus dem Gehäuse (1) und dem Lagerdeckel
(21) ausschrauben.
16
7
17
6
3
2x
10 21a
13
2. Lagerdeckel (21) komplett mit Exzenterwelle
(12-20) von dem Gehäuse (1) abnehmen (Abb)
3. Sämtliche Teile in Waschbenzin säubern, auf
Verschleiß prüfen, abtrocknen und einölen.
Keine Gewalt anwenden!
(Gefahr, dass Teile beschädigt
werden)
48
21
22
1
1
21
33
34
37
45
