Schmid & Wezel
D 75433 Maulbronn
Seite/ Page
11/ 28
Ausführung/ Version
0
3.2012
4

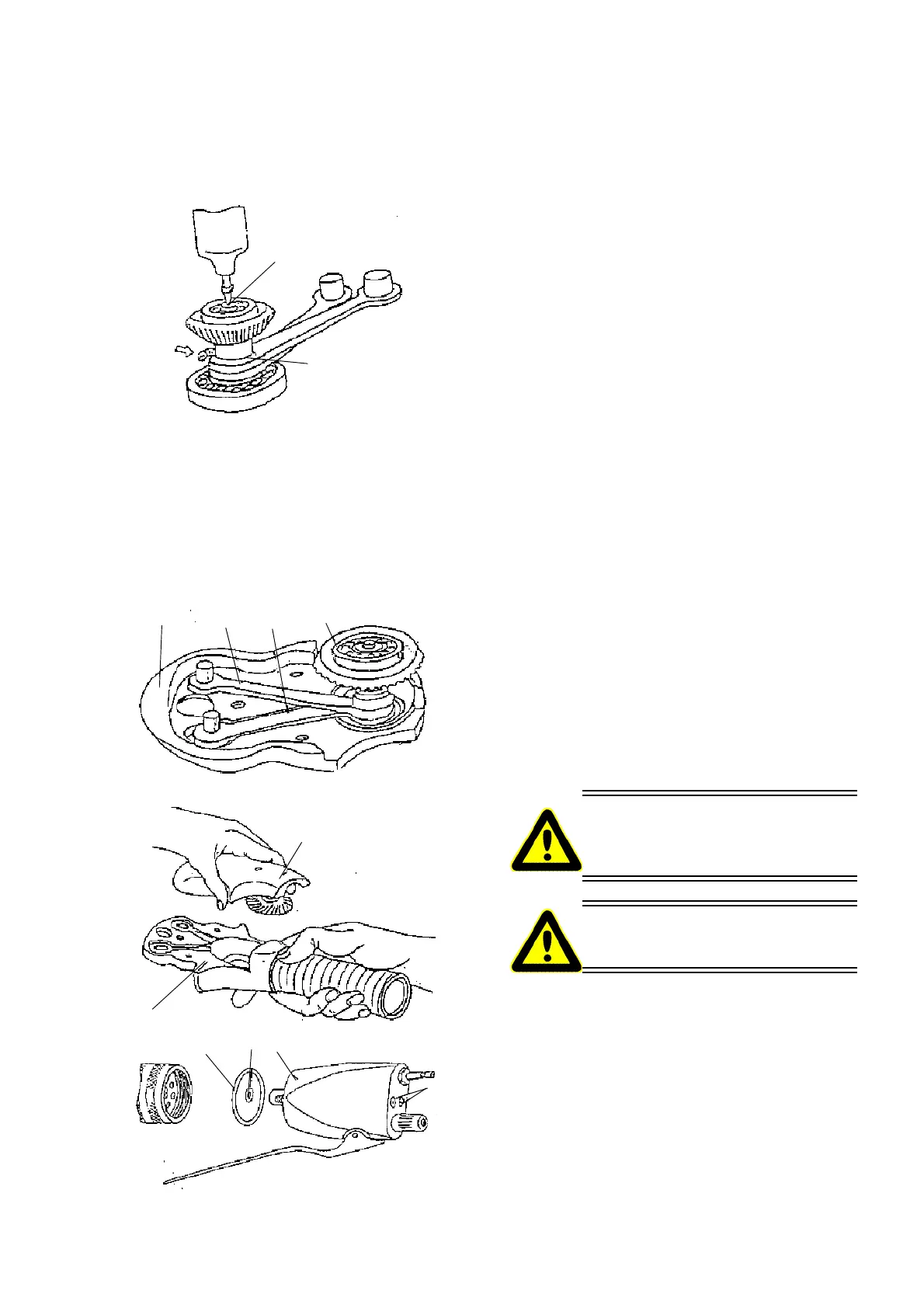

. Vor der Pleuelstangen-Montage EFA-Spezialfett
(50) mittels Fettpresse (50a) durch den
Schmiernippel (13) der Exzenterwelle (12)
solange pressen bis sauberes Fett aus dem
Nadellager (15) austritt.
5. Alle Laufflächen im Enthäuterkopf:
Gehäuse (1) und Getriebe (27)
Lagerdeckel (21) und Messerdeckel (8)
Pleuelarme mit Einhängezapfen (16) und (17)
Laufring (3) und Wellfeder (7)
Messerbüchsen (6) der Häutemesser (5) mit
EFA-Spezialfett (50) fetten!!
6. Montage des Enthäuters erfolgt in umgekehrter
Reihenfolge wie die Demontage (Abb. 12 - 14)
13
15
21
17
16
27
21
1
36 36a
37
45
Anzugsdrehmoment Pos. 45: 2,9 Nm.
Sollte die Motorleistung nachlassen, ist:
die Dämpfung (46) in Waschbenzin zu reinigen
und auszublasen.
der Verschleiß der Rotorschieber zu prüfen
6.3.1 Schmierstoffvorschrift
EFA 620 nur mit beigefügtem EFA-Spezialfett 001
365 618 (Molykote-Longterm W2) fetten! Ein dün-
ner Schmierfilm genügt.
6.3.2 Empfohlene Reinigungsmittel
Diversey Lever Tego 2000: Oberflächenaktives
Desinfektionsmittel
Diversey Lever GmbH
Mallaufstr. 50-56, 68219 Mannheim
Alternativ:
P3-topax 91: Oberflächenaktives Desinfektions-
mittel
Henkel-Ecolab Deutschland GmbH
Postfach 13 04 06, 40554 Düsseldorfein
Reinigungsplan und weitere Einzelheiten erhalten
Sie unter o. g. Firmenadressen
Die o.g. Reinigungsmittel sind nur eine Empfehlung;
bei der Verwendung von anderen Reinigungsmittel
muss die Materialverträglichkeit und Hygienevor-
schriften kundenseitig geprüft werden.
7. Wartung und Reparatur
7.1 Wartung
Druckluftmotor und Getriebe:
Alle 3 Monate, jedoch min. 4x pro Jahr kpl. reinigen
und verschlissene und/oder defekte Teile austau-
schen.
Nach 400 Betriebsstunden sind die Rotorschieber
auszutauschen (siehe Montageanleitung).
Schalten Sie den Druckluft-Ent-
häuter vor Wartungsarbeiten
immer aus und trennen Sie ihn
vom Druckluftnetz.
Wartungsarbeiten dürfen nur von
autorisiertem Fachpersonal
durchgeführt werden.
