E
- 90 -
쓑

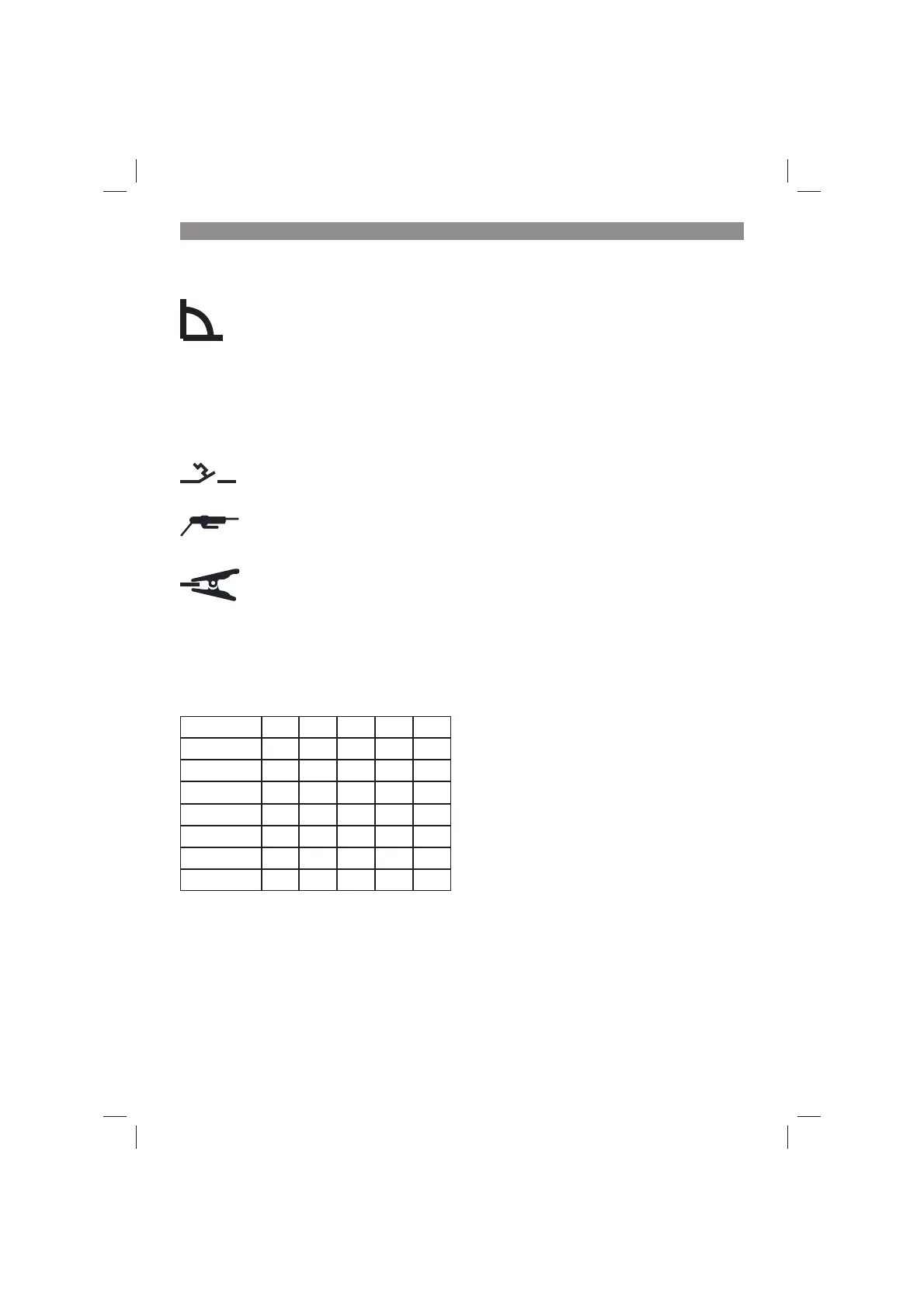

Símbolo para categoría de protección II
Los tiempos de soldadura dependen de la poten-
cia con la que trabaje el aparato. Con una poten-
cia alta, el tiempo de conexión es menor y el
tiempo de enfriamiento mayor, mientras que con
una potencia baja es mayor el tiempo de conexi-
ón y menores los tiempos de enfriamiento.
Protección contra sobrecalentamiento
Pinzas porta electrodos
Borne de masa
El aparato está protegido contra interferencias
según la directiva europea 2004/108/CE
Tensión de red: ....................... 230/400 V ~ 50 Hz
Corriente de soldadura (A) .....................55-160A
I
2
(A) 230 V 55 80 115 140
I
2
(A) 400 V 55 80 115 160
T
ON(max)
(s) 230 V 100% 821 396 297
T
ON(max)
(s) 400 V 100% 918 442 206
T
ON
(s) 230 V 276 147 103
T
ON
(s) 400 V 379 204 105
T
OFF
230 V 291 446 460
T
OFF
400 V 496 506 380
— t
ON
(max) 230 V: ...................................... 4‘ 12‘‘
- - - t
ON
(max) 230 V: .................................... 9‘ 48‘‘
— t
ON
(max) 400 V: ...................................... 3‘ 28‘‘
- - - t
ON
(max) 400 V: .................................... 8‘ 37‘‘
Tensión en vacío (V): ....................................... 48
Consumo: ....................................... 4 kVA a 80 A
Fusible (A): ...................................................... 16
Peso: .........................................................20,6 kg
Los tiempos de soldadura son válidos para una
temperatura ambiente de 40°C.
5. Assembly Instructions
See Figure 5-10.
6. Conexión a la red
Este aparato soldador puede ponerse en funci-
onamiento con tensiones nominales de 230 V y
400 V. Con el interruptor giratorio representado
(fi g. 2-4) se puede ajustar la tensión nominal de-
seada. Es preciso seguir las instrucciones de uso
indicadas a continuación:
Figura 2:
La posición de salida del interruptor giratorio está
ajustada a 400 V. Cuando el circuito de corriente
esté cerrado, el aparato soldador funcionará con
una tensión nominal de 400 V. Con el fi n de evitar
elegir la tensión de red incorrecta, es preciso fi jar
el ajuste con un tornillo que se coloca en el orifi -
cio previsto para ello en la parte inferior izquierda
del interruptor giratorio.
Figura 4:
Para poner el aparato en funcionamiento con una
tensión nominal de 230 voltios, es preciso soltar
y retirar el tornillo en la parte inferior izquierda del
interruptor giratorio y, seguidamente, colocar el
interruptor en la posición deseada señalada con
230 V. A continuación, es preciso fi jar el tornillo
en la perforación marcada en la parte inferior de-
recha del interruptor giratorio.
Es preciso observar las siguientes advertencias
con el fi n de evitar los posibles riesgos de incen-
dio, descarga eléctrica o lesiones:
•
No utilizar nunca el aparato con una tensión
nominal de 400 V cuando esté ajustado a 230
V. Atención: ¡Peligro de incendio!
•
Es preciso desenchufar el aparato de la
toma de corriente antes de ajustar la tensión
nominal.
•
Está terminantemente prohibido reajustar la
tensión nominal mientras el aparato soldador
esté en funcionamiento.
•
Antes de poner el aparato soldador en fun-
cionamiento, es preciso asegurarse de que
la tensión nominal ajustada coincida con la
alimentación de energía.
Anl_TC_EW_160_D_SPK9.indb 90Anl_TC_EW_160_D_SPK9.indb 90 26.07.2017 09:01:1226.07.2017 09:01:12

EINHELL TC-EW 160 D Specifications

General

Fuse	16 A
No-load voltage	48 V
AC input voltage	230/400 V
AC input frequency	50 Hz
Welding processes	-
Maximum welding current	160 A
Minimum welding current	55 A
Variable welding current	Yes
Maximum electrode diameter	4 mm
Minimum electrode diameter	1.6 mm

Weight and Dimensions

Depth	480 mm
Width	280 mm
Height	356 mm
Weight	20450 g
