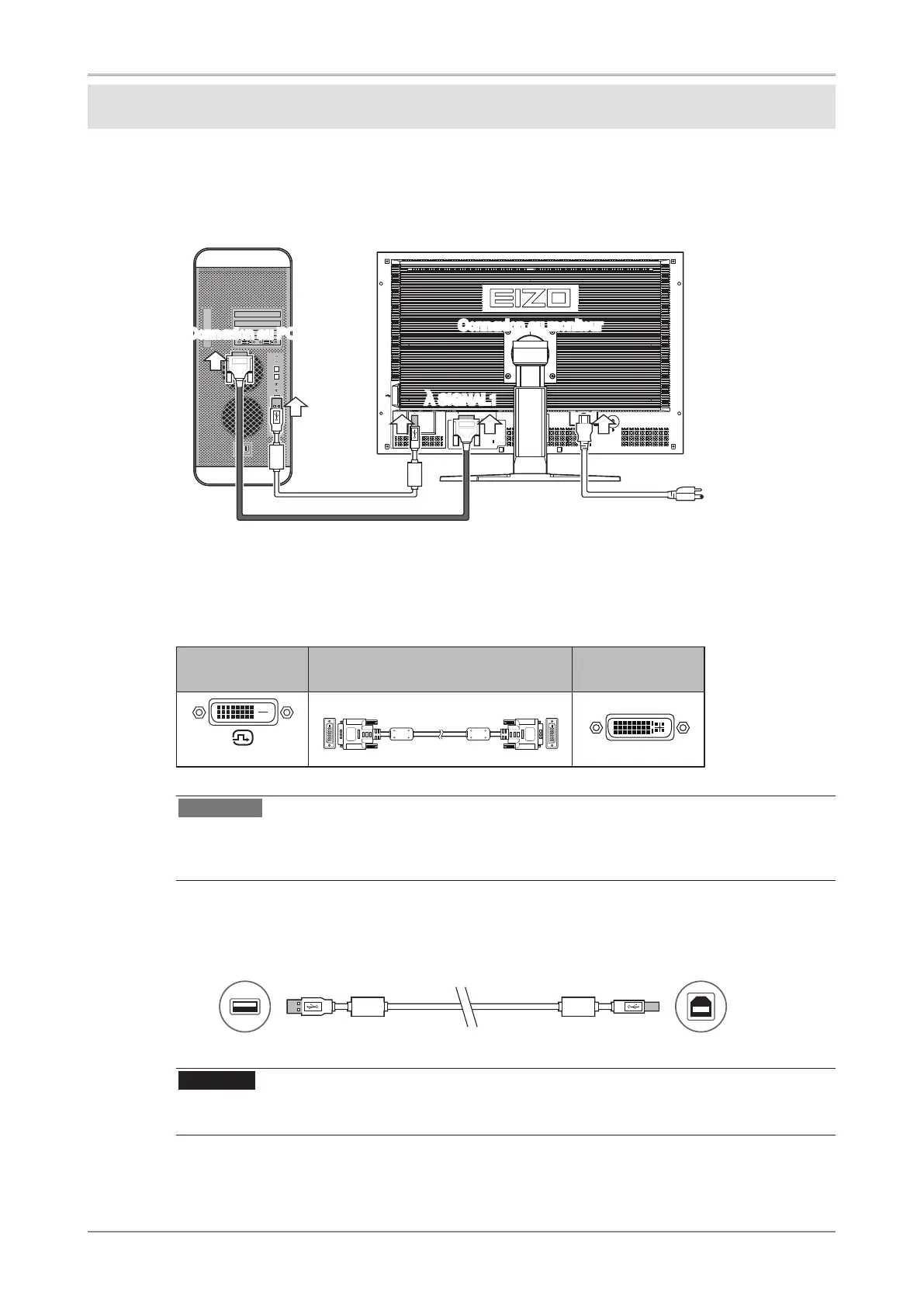

Connexion des câbles et mise sous tension
Permet de connecter le moniteur au PC.
Eteignez le moniteur, le PC et tous les périphériques avant de connecter les câbles.
Les instructions suivantes se rapportent au branchement d’un seul ordinateur par connexion Dual Link
(paramètres d’usine).
1
Vérifier la forme du connecteur du PC et connectez le câble.
Une fois le câble inséré, fixez-le grâce aux vis du connecteur.
Connecteur du
moniteur
Connexion du câble Connecteur du PC
SIGNAL1
(DUAL LINK)
[Câble Dual Link] DD200DL-BK
Remarque
•
L’unité est équipée de deux connecteurs DVI-D pour permettre une connexion simultanée à
deux PC.
Le connecteur SIGNAL1 doit exclusivement être utilisé pour une connexion de type Dual Link.
2
Connectez le PC et le moniteur avec le câble USB.
Attention
•
Le câble USB est nécessaire pour le calibrage. Veillez à raccorder le moniteur et le PC avec le
câble USB.
3
Branchez le cordon d’alimentation dans une prise secteur et dans le connecteur
d’alimentation du moniteur.
Connexion au PC
Câble USB
Câble Dual Link
Connexion au moniteur
Cordon
d’alimentation
Connexion à la prise d’alimentation
À SIGNAL1
Connexion au PC Connexion au moniteur
