EKOM DK50 DE - Pneumatisches Schema

ELEKTRISCHE UND PNEUMATISCHE SCHEMAS
52 NP-DK50 DE-18_02-2019

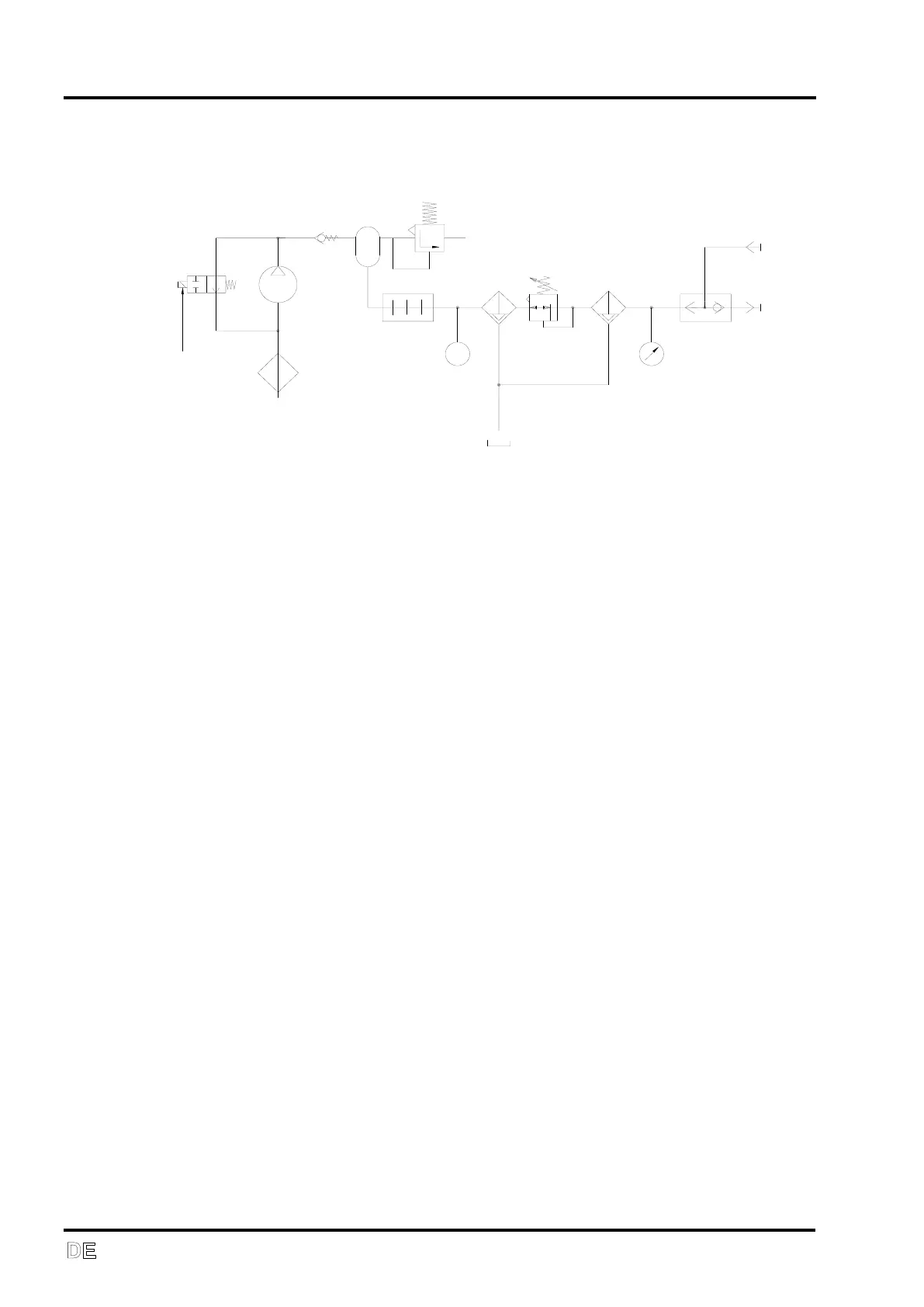

PNEUMATISCHES SCHEMA
OUT
WALL
P1
1
23
4
5
6
7
12
9
10 11
8
6
13
1. Eingangsfilter
2. Saugfilter
3. Elektrisch gesteuertes Ventil
4. Rückschlagventil
5. Kühler
6. Filter mit Kondensatabscheider
7. Druckregler
8. Luftausgang
9. Lufteingang
10. Druckluftbehälter
11. Sicherheitsventil
12. Logisches Ventil
13. Manometer
