7
Rückseite

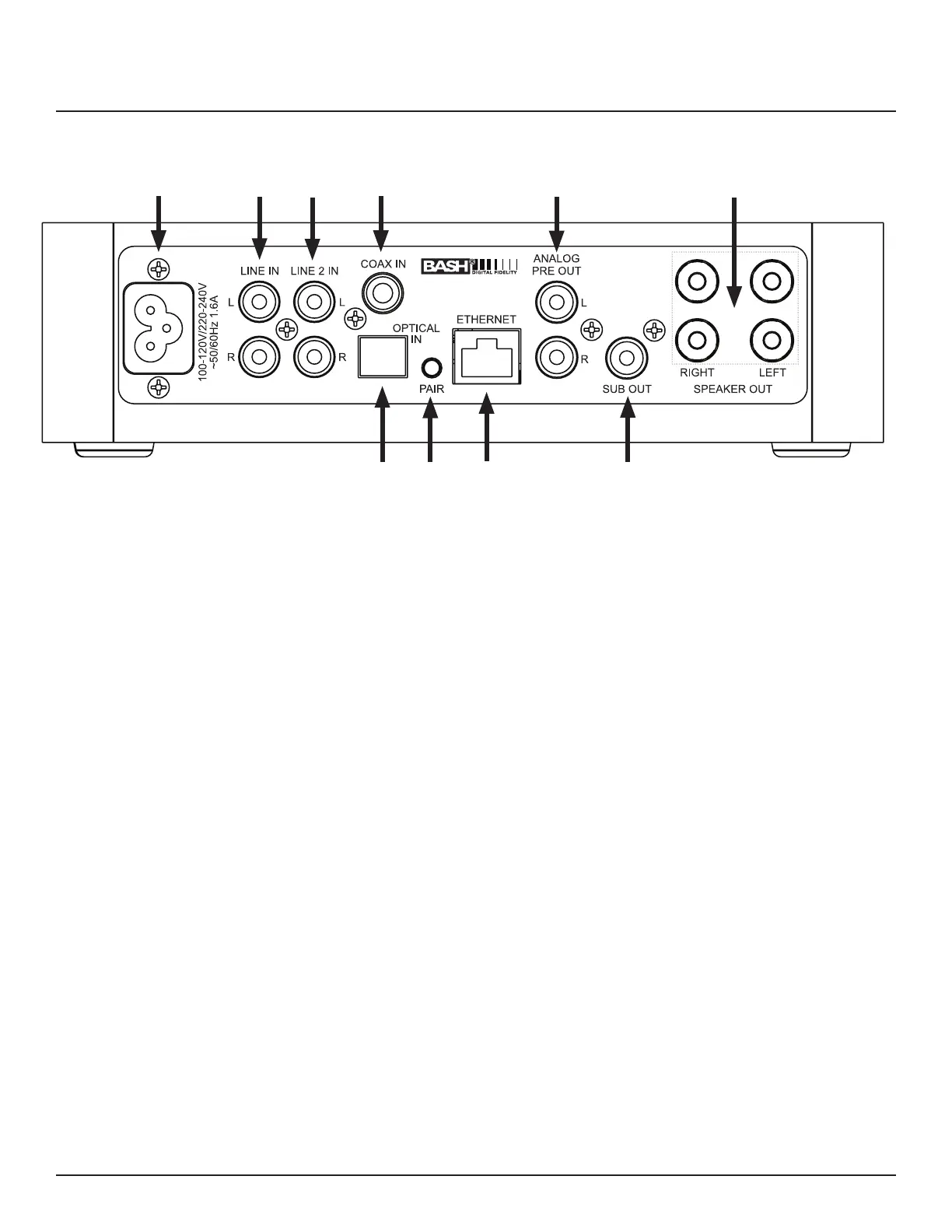

Fig. 2 DS-A101-G Anschlüsse auf der Rückseite
6. Netzeingang
Nach dem Anschluss aller Verbindungen zu Quellgeräten und Lautsprechern wird das
beiliegende Netzkabel mit der Netzeingangsbuchse des DS-A101-G und mit einer nicht
geschalteten Steckdose verbunden.
7. LINE IN - Der Eingang Line In (Cinch-Buchsen) dient zum Anschluss von analogen Stereo-
Signalquellen (mit Line Level) an den DS-A101-G. Dieser Eingang wird durch Drücken
auf die Taste „Ana 1“ auf der Fernbedienung angewählt, oder durch Tippen auf die
Quellenwahltaste auf der Front.
8. LINE 2 IN - Der Eingang Line 2 In (Cinch-Buchsen) dient zum Anschluss von analogen
Stereo-Signalquellen (mit Line Level) an den DS-A101-G. Dieser Eingang wird durch
Drücken auf die Taste „Ana 2“ auf der Fernbedienung angewählt, oder durch Tippen
auf die Quellenwahltaste auf der Front.
9. COAX IN
Der koaxiale Digitaleingang erlaubt den Anschluss von Quellen mit digitalem, koaxialem
Ausgang. Der DS-A101-G kann sowohl S/PDIF Datenströme im PCM Stereo Format mit
bis zu 192 kHz und 24 Bit, als auch Dolby Digital® Signale verarbeiten. Sofern ein Dolby
Digital® Signal am Eingang anliegt, zeigt das Display des DS-A101-G das Logo von
Dolby® Laboratories an. Dieser Eingang wird durch Drücken auf die Taste „Coax“ auf
der Fernbedienung angewählt, oder durch Tippen auf die Quellenwahltaste auf der
Front.
10. ANALOG PRE OUT – Hier können Sie mit Hilfe eines hochwertigen Cinch-Kabels die
Verbindung zu einem Vorverstärker-Eingang vornehmen.
6
7
8 9
10
11
15 14
13 12
