Caractéristiques du panneau arrière

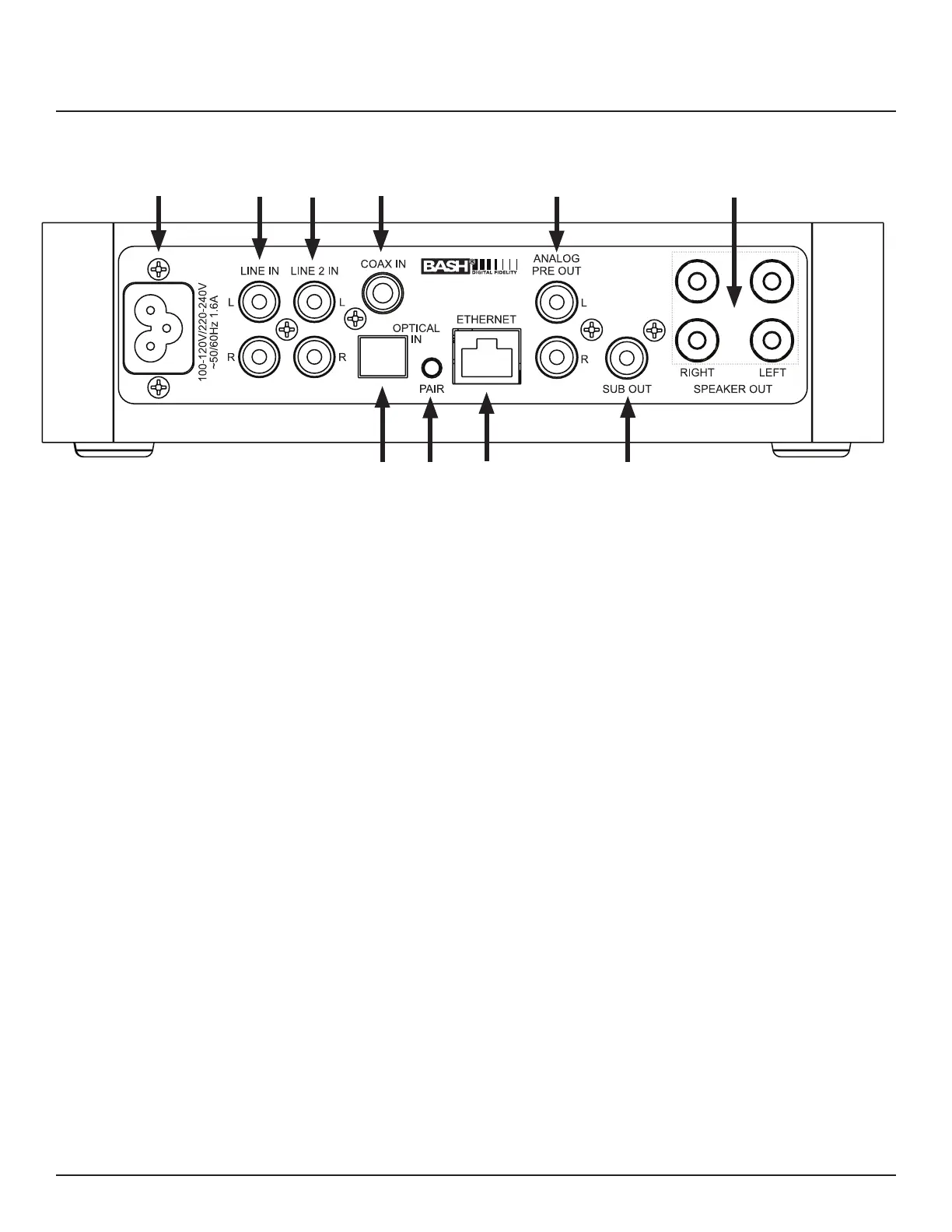

Figure 2 Caractéristiques du panneau arrière du DS-A101-G
6. Courant CA-Lorsquetouslesautresbranchementsontétéeffectuésetconrmés,
branchez le cordon d’alimentation de l’ampli DS-A101-G à une prise non commutée.
7. ENTRÉE - En utilisant un câble stéréo RCA vers RCA de qualité, connectez les sorties
gauches et droites d’une source audio stéréo aux entrées gauches et droites du DS-
A101-G. Cette entrée peut être sélectionnée en appuyant sur le bouton « Ana 1 » de la
télécommande ou en appuyant sur le bouton « Source » du panneau avant.
8. ENTRÉE 2 - En utilisant un câble stéréo RCA vers RCA de qualité, connectez les sorties G et
D d’une source audio stéréo aux entrées G et D de l’ENTRÉE 2 du DS-A101-G. Cette entrée
peut être sélectionnée en appuyant sur « Ana 2 » de la télécommande ou en appuyant
sur le bouton « Source » du panneau avant.
9. ENTRÉE COAXIALE « COAX IN » - En utilisant un câble audio coaxial numérique de
qualité, connectez la sortie « Coaxial OUT » d’un composant source à l’entrée « Coax
IN » du DS-A101-G. Le logo Dolby apparaîtra sur l’écran du panneau avant lorsque des
signaux Dolby Digital sont présents. Cette entrée peut être sélectionnée en appuyant
sur le bouton « Coax » de la télécommande ou en appuyant sur le bouton « Source » du
panneau avant.
10. SORTIE PRÉAMPLI ANALOGUE - En utilisant un câble RCA vers RCA de qualité, connectez
votre PRÉAMPLI à la sortie « ANALOG PRE OUT » située à l’arrière du DS-A101-G.
11. SORTIE HAUT-PARLEUR - En utilisant un câble de haut-parleur de 16 AWG (min), connectez
les bornes D et G sur les bornes de haut-parleur gauche et droite appropriées du
DS-A101-G. Avant de brancher les câbles de haut-parleur, torsadez l’extrémité du
câbleanqu’aucunbrindénudépuissecauserdescourt-circuit.Consultez la section
Branchements/Branchements de haut-parleur pour plus d’informations.
6
7
8 9
10
11
15 14
13 12
