1560 DIGITAL ISOLASJONSMÅLER MED KONTINUITET
4. Måling av isolasjonsmotstand (se figur 7)
1. Sett rød måleledning i rød «V» terminal på høyre side og
sort måleledning i sort «EARTH» terminal på høyre side.
2. Sett rotasjonsbryteren til ønsket testspenning under
ISOLASJONS-området og koble målepinnene i parallelle
med objektet som skal måles.
3. Trykk og hold «TEST» (raskt trykk hvis LOCK er aktivert).
Måleverdien vil nå vises i hoved-displayet, og testspenningen
i øvre høyre hjørne. Samtidig vil TEST vises i displayet.
4. Lyn-symbol vil blinke og rød lampe lyse når testspenningen er
over 30V.
5. Slipp TEST-knappen for å avslutte måling, eller trykk kjapt på
TEST hvis LOCK er aktivert.
6. Måleverdien vil nå vises i displayet, trykk SAVE for å lagre
verdien.
Advarsel:
- Før måling må man forsikre seg om att objektet det skal måles
på er spenningsløst, hvis ikke vil det medføre ukorrekte målinger.
- Før måling vil instrumentet kontrollere om spenningen på
måleobjektet er under 25V, hvis ikke vil Lyn-symbolet vises,
og måling er ikke mulig.
- Hvis motstandsmålinger overgår maksimalt måleområde vil
«>xxM Ohm»(maksimalt måleområde) vises.
NO

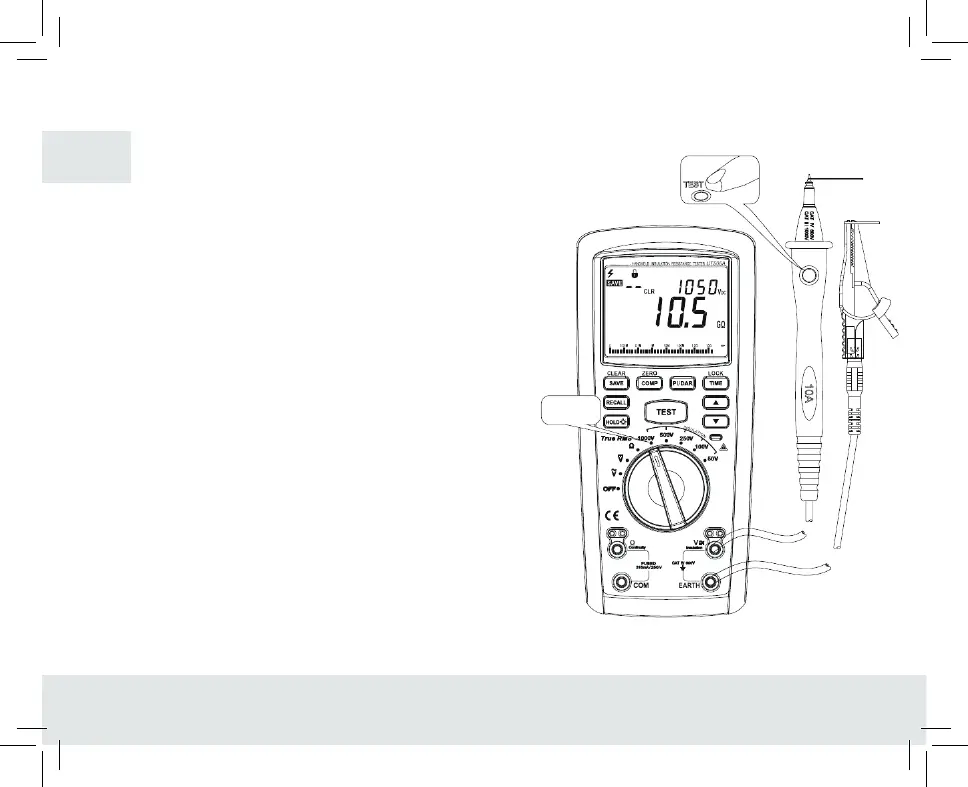

FIGUR 7
ISOLASJON
