VIII. Beskrivelse av målemetoder- Benytt måle-
spisser eller krokodilleklemmer etter ønske.
1. Måling av AC spenning (se figur 4)
1. Sett rød måleledning i rød «V» terminal på høyre side og sort
måleledning i sort «EARTH» terminal på høyre side.
2. Sett rotasjonsbryter i VAC posisjon og koble målespissene til i
parallell over spenningsforsyningen, eller til begge sider av
lasten som skal måles.
3. Les av spenningsmålingen i displayet.
4. For å lagre verdien trykkes «SAVE» knappen under måling.
Advarsel:
- Ikke koble til spenninger høyere enn 1000V, dette kan
skade instrumentet.
- Vær spesielt forsiktig ved måling av høye spenninger, bruk
beskyttelsesklær om nødvendig.
- Etter endt måling, koble målepinnene fra kretsen.
- Hvis målt spenning er høyere enn 42V, vil displayet vise ett
lyn-symbol, er spenningen over 1000V vil dette symbolet blinke.
NO

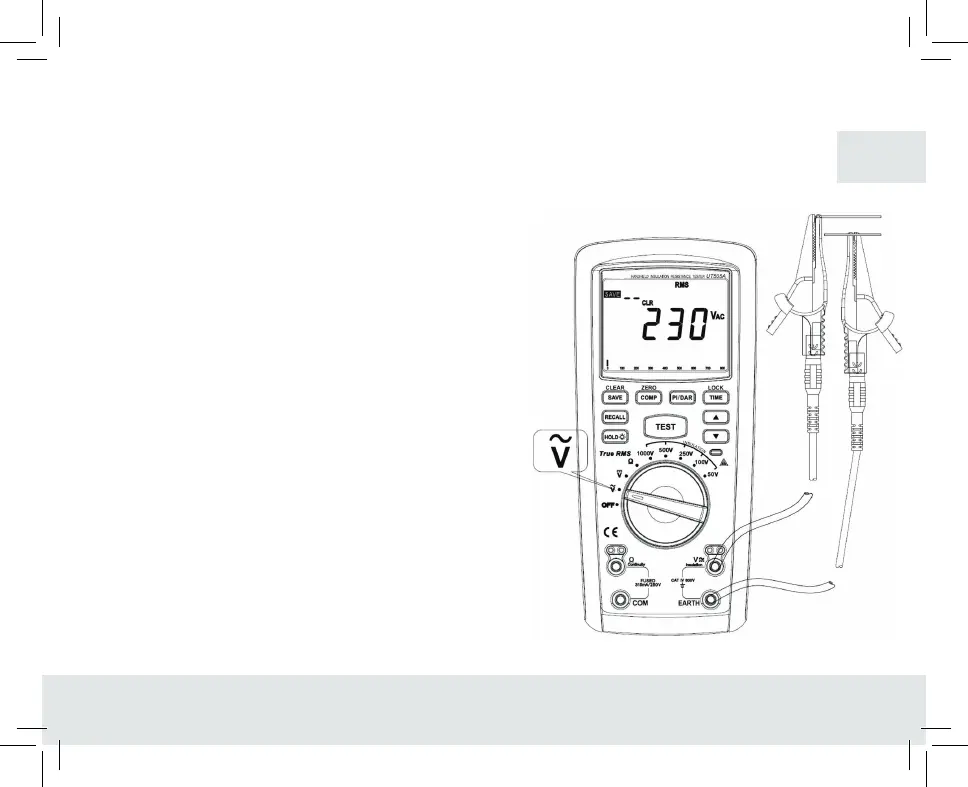

FIGUR 4
