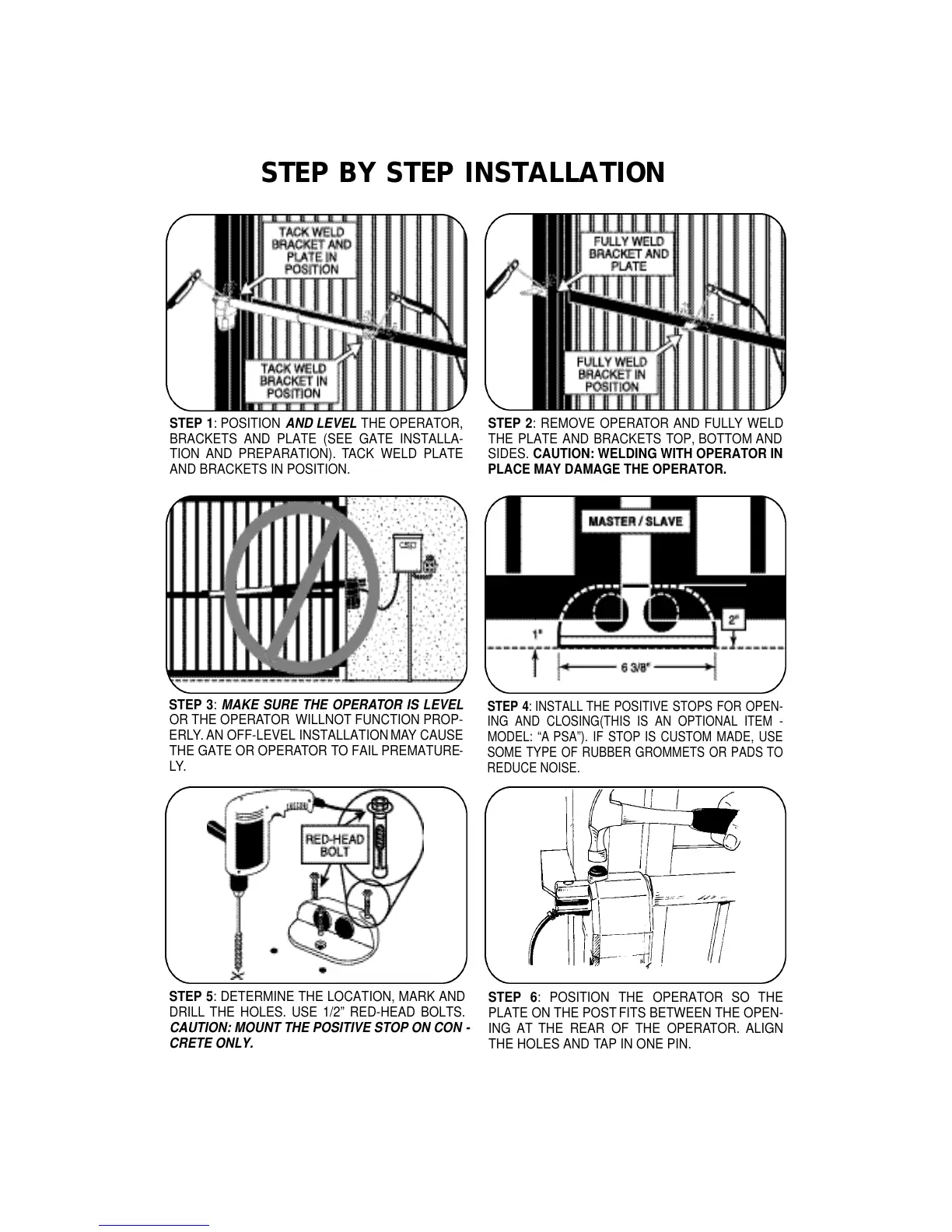

STEP BY STEP INSTALLATION
STEP 1: POSITION AND LEVEL THE OPERATOR,
BRACKETS AND PLATE (SEE GATE INSTALLA-
TION AND PREPARATION). TACK WELD PLATE
AND BRACKETS IN POSITION.
STEP 2: REMOVE OPERATOR AND FULLY WELD
THE PLATE AND BRACKETS TOP, BOTTOM AND
SIDES. CAUTION: WELDING WITH OPERATOR IN
PLACE MAY DAMAGE THE OPERATOR.
S T E P 6: POSITION THE OPERATOR SO T H E
PLATE ON THE POSTFITS BETWEEN THE OPEN-
ING AT THE REAR OF THE OPERATOR. ALIGN
THE HOLES AND TAP IN ONE PIN.
STEP 4: INSTALL THE POSITIVE STOPS FOR OPEN-
ING AND CLOSING(THIS IS AN OPTIONAL ITEM -
MODEL: “A PSA”). IF STOP IS CUSTOM MADE, USE
SOME TYPE OF RUBBER GROMMETS OR PADS TO
REDUCE NOISE.
STEP 5: DETERMINE THE LOCATION, MARK AND
DRILL THE HOLES. USE 1/2” RED-HEAD BOLTS.
CAUTION: MOUNT THE POSITIVE STOP ON CON -
CRETE ONLY.
STEP 3: MAKE SURE THE OPERATOR IS LEVEL
OR THE OPERATOR WILLNOT FUNCTION PROP-
ERLY. AN OFF-LEVEL INSTALLATION MAY CAUSE
THE GATE OR OPERATOR TO FAIL PREMATURE-
LY.
