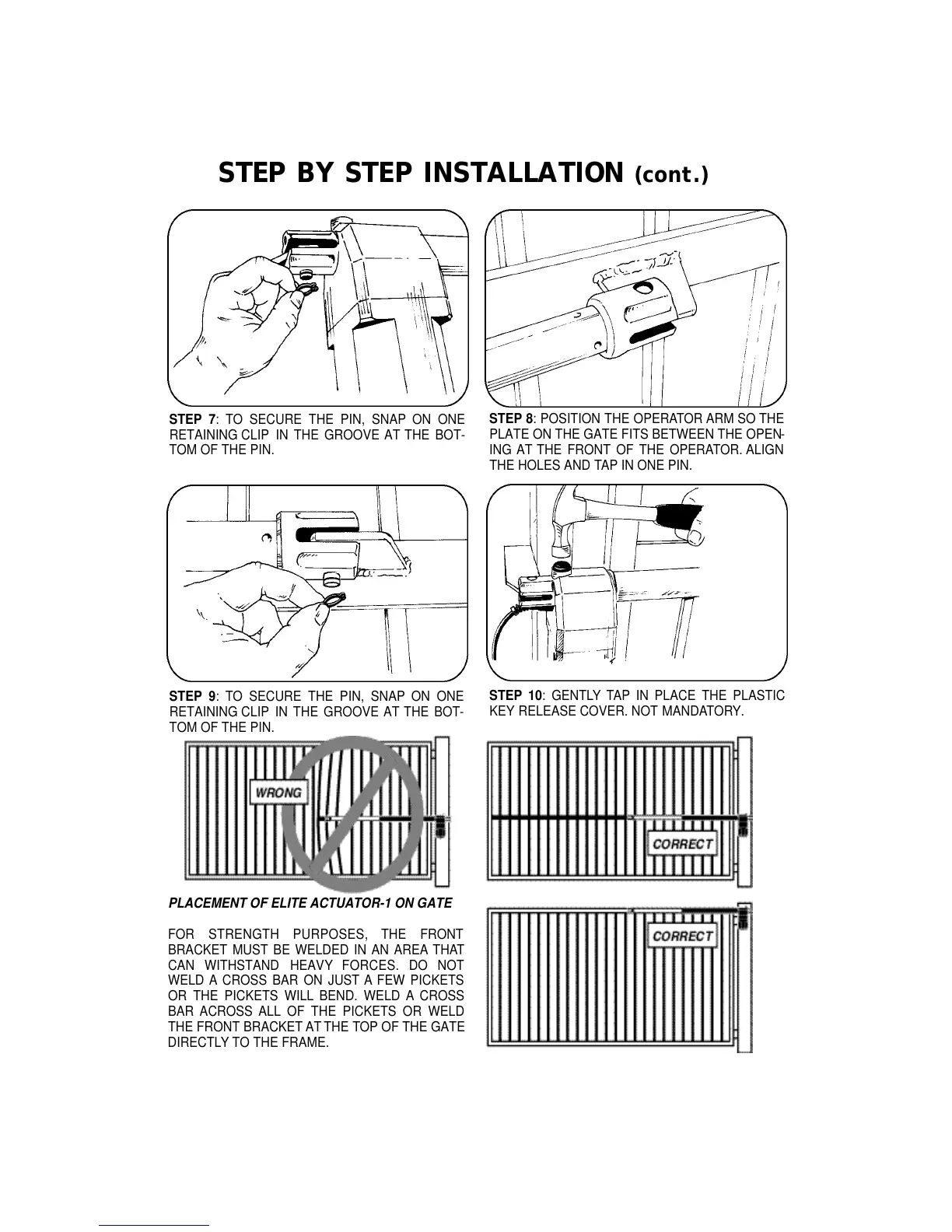

STEP BY STEP INSTALLATION (cont.)
STEP 7: TO SECURE THE PIN, SNAP ON ONE
RETAINING CLIP IN THE GROOVE AT THE BOT-
TOM OF THE PIN.
STEP 8: POSITION THE OPERATOR ARM SO THE
PLATE ON THE GATE FITS BETWEEN THE OPEN-
ING AT THE FRONT OF THE OPERATOR. ALIGN
THE HOLES AND TAP IN ONE PIN.
STEP 9: TO SECURE THE PIN, SNAP ON ONE
RETAINING CLIP IN THE GROOVE AT THE BOT-
TOM OF THE PIN.
STEP 10: GENTLY TAP IN PLACE THE PLASTIC
KEY RELEASE COVER. NOT MANDATORY.
PLACEMENT OF ELITE ACTUATOR-1 ON GATE
FOR STRENGTH PURPOSES, THE FRONT
BRACKET MUST BE WELDED IN AN AREA THAT
CAN WITHSTAND HEAV Y FORCES. DO NOT
WELD A CROSS BAR ON JUST A FEW PICKETS
OR THE PICKETS WILL BEND. WELD A CROSS
BAR ACROSS ALL OF THE PICKETS OR WELD
THE FRONT BRACKET AT THE TOP OF THE GATE
DIRECTLY TO THE FRAME.
