ID 400 230 V
3
21
Probe
HAFTUNGSAUSSCHLUSS
Vorliegende Veröffentlichung ist ausschließliches Eigentum der Eliwell Controls S.r.l., die hiermit jede
Vervielfältigung und Verbreitung untersagt, die nicht ausdrücklich von Eliwell Controls S.r.l. genehmigt wird. Bei
der Erstellung des Dokuments wurde die größtmögliche Sorgfalt angewendet; Eliwell Controls S.r.l. übernimmt
jedoch keinerlei Haftung für die Benutzung desselben.
Das gleiche gilt für alle Personen oder Gesellschaften, die an der Erstellung des vorliegenden Handbuches
beteiligt sind. Die Eliwell Controls S.r.l. behält sich das Recht vor, jederzeit und ohne Vorankündigung formale
und/oder inhaltliche Änderungen vorzunehmen.
HAFTUNG UND RESTRISIKEN
Das Unternehmen Eliwell Controls S.r.l. haftet in keiner Weise für
eventuelle Schäden, die auf folgende Ursachen zurückzuführen
sind:
• Unsachgemäße Installation/ Benutzung, insbesondere bei
Nichteinhaltung von durch Vorschriften festgelegten bzw. hier
aufgeführten Sicherheitsvorgaben;
• Benutzung an Tafeln, die unter den jeweiligen
Montagebedingungen keinen angemessenen Schutz gegen
Stromschlag, Wasser und Staub gewährleisten;
• Benutzung an Tafeln, die den Zugang zu potentiell
gefährlichen Teilen ohne Einsatz von Werkzeug ermöglichen;
• Abänderung oder Manipulation des Produkts;
• Installation/ Gebrauch in Tafeln, die nicht mit den geltenden
Normen und gesetzlichen Verordnungen übereinstimmen.
PAR. BESCHREIBUNG
BEREICH DEFAULT
ME
PARAMETER
NUTZUNGSBEDINGUNGEN
ZULÄSSIGER GEBRAUCH
Aus Sicherheitsgründen muss das Instrument in Übereinstimmung
mit den gegebenen Anleitungen installiert und benutzt werden,
insbesondere dürfen unter gefährlicher Spannung stehende Teile
unter Normalbedingungen nicht zugänglich sein.
Das Gerät muss in Abhängigkeit von der Anwendung in
geeigneter Weise vor Wasser und Staub geschützt werden und
darf ausschließlich unter Verwendung von Werkzeug zugänglich
sein (außer der Frontblende).
Das Instrument eignet sich für den Einbau in Systeme in
Haushalten und/oder vergleichbare Geräte im Bereich der
Kühlung und wurde hinsichtlich aller sicherheitsrelevanten
Aspekte auf der Grundlage der anwendbaren europäischen
Normen geprüft.
Klassifizierung:
• Konstruktionstechnisch als elektronische Automatiksteuerung
zur Systemeinbindung mit unabhängigem Einbau;
Gemäß der Eigenschaften der automatischen Funktionsweise als
Steuerung mit Betätigung vom Typ 1 B;
Als Vorrichtung der Klasse A hinsichtlich Softwareklasse und -
struktur.
UNZULÄSSIGER GEBRAUCH
Jeder unsachgemäße Gebrauch ist verboten.
Es wird darauf hingewiesen, dass die gelieferten Relaiskontakte
funktionellem Verschleiß unterliegen: Eventuelle
Schutzvorrichtungen, die von Produktnormen vorgeschrieben
werden oder aufgrund offensichtlicher
Sicherheitsanforderungen notwendig sind, müssen außerhalb
des Instruments realisiert werden.
ccoodd.. 99IISS4433008866--55 -- IIDD440000 -- rreell.. 0088//0099 -- DDEE --
©© EElliiwweellll CCoonnttrroollss ss..rr..ll.. 22000099 AAllll rriigghhttss rreesseerrvveedd..

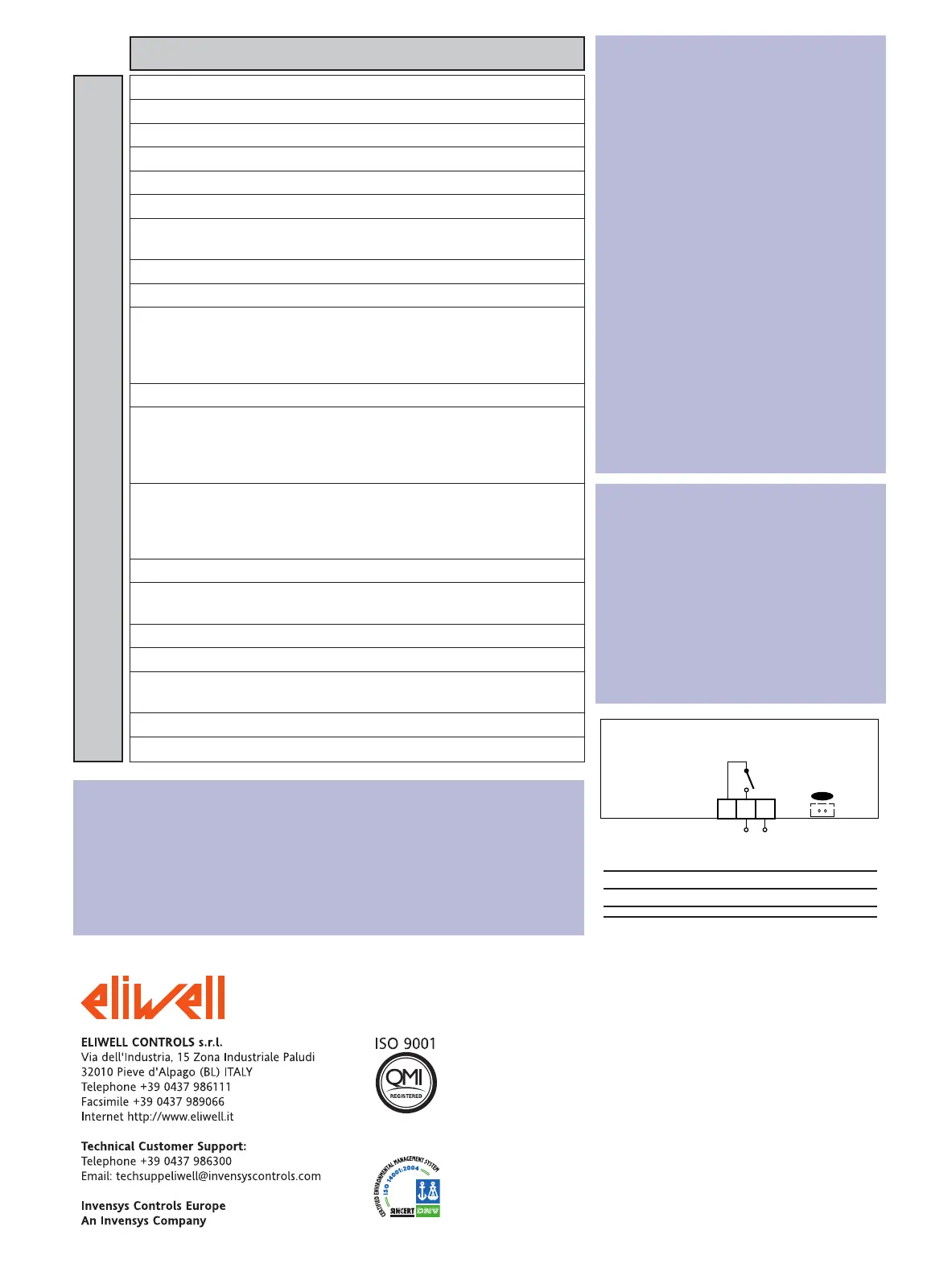

KLEMMEN
1-2 Relaisausgang Verdichter
2-3 Spannungsversorgung 230Va
Probe Schnellanschluss für NTC-Fühler
SP
Sollwert
LS...HS 20 °C/°F
dF
Differential
1...30 2 °C/°F
HS
Max. Sollwert
LS...99 99 °C/°F
LS
Min. Sollwert
-50...HS -50 °C/°F
dn
Verzögerung beim Einschalten
0...10 0 min
di
Verzögerung zwischen den Einschaltungen
0...99 0 min
Od
Verzögerung der Ausgänge nach
0...99 0 min
dem Einschalten
dt
Zeitintervall zwischen Abtauzyklen
0...99 6 Std.
dE
Timeout Abtauen
1...99 30 min
At
Definiert, ob “LA” und “HA" als
0/1 0 flag
absoluter Wert oder differenz zum
Sollwert ausdedrückt werden:
0 = absoluter Wert;
1 = Differenz zum Sollwert
Ad
Differenzial Sollwert Alarm
1...50 2 °C/°F
HA
Höchsttemperaturalarm.
LA...99 50 °C/°F
Temperaturgrenzwert (dessen Status als
absoluter oder relativer Wert über den
Parameter “At” definiert wird), bei dessen
Überschreiten der Alarm aktiviert wird.
LA
Mindesttemperaturalarm.
-50...HA -50 °C/°F
Temperaturgrenzwert (dessen Status als
absoluter oder relativer Wert über den
Parameter “At” definiert wird), bei dessen
Unterschreiten der Alarm aktiviert wird.
tA
Verzögerungszeit für die Alarmanzeige
0...99 0 min
PA
Passwort 1 (sperrt nur Aktivierungen
0...99 0 num
und Parameteränderungen)
CL
Kalibrierung Fühler Zelle
-12...12 0 °C/°F
dL
Displaysperre
0/1/2 0 num
dr
Auswahl °C/°F
0/1 0 flag
0 = °C; 1 = °F
re
Firmware-Release
0...99 0 num
tb
Code Parameterliste
0...99 1 num
