Eliwell ID 400 - Descripción General

MENÚ DE PROGRAMACIÓN
Para entrar en el menú “Programación”
hay que pulsar la tecla “set” más de 5
segundos.
Los parámetros pueden estar protegidos
con una CONTRASEÑA de acceso (definida
por el parámetro PA)
Si la CONTRASEÑA está activa, al acceder al
Menú Programación aparece la etiqueta
“PA”; pulsar la tecla “set”; aparece el valor
“0”; introducir la contraseña con las teclas
“UP”/”DOWN” y pulsar nuevamente la tecla
“set”. Esto permitirá acceder a los paráme-
tros; el primero en aparecer es “dF”.
Para pasar a los otros parámetros utilice
las teclas “UP” y “DOWN”; para modificar
el parámetro pulse “set”, luego seleccione
el valor deseado con las teclas “UP” y
“DOWN”. Para memorizar el nuevo valor
del parámetro pulse la tecla “set”.
NOTA : Aconsejamos apagar y encender
nuevamente el aparato cada vez que se
modifique la configuración de los paráme-
tros para evitar funcionamientos erróneos
en la configuración y/o en las temporiza-
ciones en curso (obligatorio para selec-
cionar el tipo de sonda y los paráme-
tros correspondientes a los conteos).
Configuración del Set-point
Pulsando y soltando al instante la tecla
‘set’ es posible configurar el valor del set-
point utilizando las teclas ‘UP’ y ‘DOWN’.
Pulse y suelte de nuevo ‘set’ o bien ‘Fnc’
para volver al nivel principal del menú. La
salida de la carpeta de configuración del
set-point se produce al finalizar el time-
out.
FUNCIONES
REGULACIÓN DESCARCHE
El ciclo de descarche se activa manualmen-
te mediante el teclado o automáticamente
con intervalos de tiempo.
Modo de descarche
El compresor se mantiene inactivo durante
todo el descarche.
El descarche se desactiva sólo al terminar el
time out programado en el parámetro dE
(time out descarche).
Descarche manual
La activación manual del ciclo de descarche
se obtiene pulsando la tecla “UP”. Si el
parámetro Od está programado en un valor
diferente de 0, el ciclo no arranca, la peti-
ción es ignorada y el display parpadea tres
veces indicando que el descarche no es
posible.
Descarche automático
El arranque del ciclo de descarche se pro-
grama con intervalos fijos según el valor del
Compresor
•ON por com-
presor encendi-
do
•Intermitente
por retardo,
protección o
activación blo-
queada
Descarche
•ON por des-
carche en
curso;
•intermitente
por activación
Alarma
•ON por alarma
activada;
•intermitente
por alarma
silenciada y aún
presente

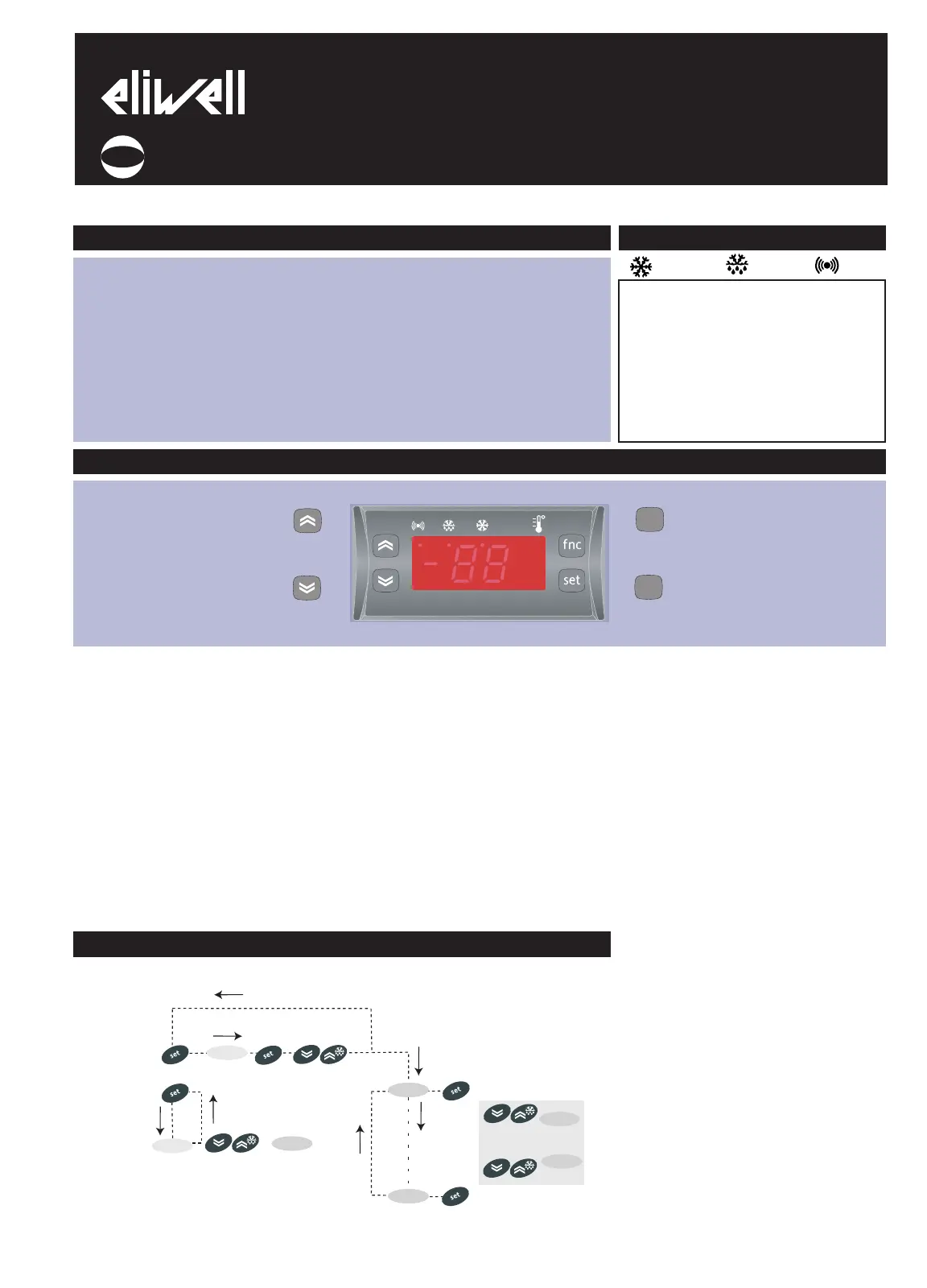

ID 400
regulador electrónico para equipos refrigerantes
cod. 9IS43086-3
rel. 08/09
ES
Recorre los ítems del menú Tecla UP
Aumenta el valor
de los parámetros en el display.
Activa el descarche manual
Tecla DOWN
Recorre los ítems del menú
Disminuye el valor de los
parámetros en el display.
Tecla fnc
Función ESC (salida de un nivel
con respecto al menú corriente)
Tecla set Pulsar una sola vez para acceder
a la configuración del Set Point
Pulsar al menos 5 segundos para
acceder al menú de programación
de parámetros
Confirma mando y valores programados.
fnc
set
ID 400
LED
ID 400 es un aparato digital basado en un microprocesador y proyectado para el control
de unidades frigoríficas; en particular, es ideal para aplicaciones en unidades “estáticas” a
temperatura baja o normal.
Posee una salida de relé para el control del compresor, así como una entrada para sonda
NTC (o PTC según la disponibilidad) de regulación de temperatura de la cámara. El des-
carche se obtiene simplemente mediante el paro del compresor. Una serie de parámetros
de indicación alfanumérica permite configurar el aparato dependiendo de su aplicación.
ID 400 se suministra en el formato 32x74 estándar ELIWELL
.
DESCRIPCIÓN GENERAL
Par 1
Par n
PA10
configura valor PA1
cambia el valor
del parámetro
recorre los
parámetros
pulse por 5 seg.
salida por time out, presión
tecla fnc o contraseña errónea
pulsar y soltar
set point
configura valor
set point
MENÚ PROGRAMACIÓN
TECLAS
