valore assunto dal parametro dt. Nel caso
in cui il parametro dt sia uguale a 0 non
sarà possibile l’attivazione del ciclo di sbri-
namento.
Se dt risulta maggiore di 0 allora il conteg-
gio del tempo di intervallo tra gli sbrina-
menti verrà calcolato in base all ore di fun-
zionamento del dispositivo
NOTA: Nel caso in cui sia già attivato lo
sbrinamento manuale la richiesta di sbrina-
mento automatico verrà cancellata.
DIAGNOSTICA
ALLARME SONDA
La condizione di errore della sonda 1 (ter-
mostatazione) provoca la visualizzazione
sul display del codice E1.
ALLARME DI MASSIMA E DI MINIMA
TEMPERATURA
Quando si verifica una condizione d’allar-
me, se non ci sono in corso tempi di
esclusione allarme (vedi parametri di
esclusione allarme), viene accesa l’icona
allarme fissa e viene attivato il relè confi-
gurato come allarme. Questo tipo di allar-
me non produce nessun effetto sulla rego-
lazione in corso.
Gli allarmi sono intesi in valore assoluto
(default) oppure relativi al Setpoint (intesi
come distanza dallo stesso), in funzione
del parametro At. Se gli allarmi sono rela-
tivi (At=1), il parametro HA va impostato a
valori positivi e LA a valori negativi.
MONTAGGIO
MECCANICO
Lo strumento è concepito per il montaggio
a pannello. Praticare un foro da 71x29 mm
e introdurre lo strumento fissandolo con
l’apposita staffa fornita.
Il campo di temperatura ambiente
ammesso per un corretto funzionamento è
compreso tra –5 e 55 °C. Evitare inoltre di
montare lo strumento in luoghi soggetti ad
alta umidità e/o sporcizia.Fare in modo di
lasciare areata la zona in prossimità delle
feritoie di raffreddamento dello strumen-
to.
CONNESSIONI
ELETTRICHE
Il dispositivo é dotato, per l’alimentazione e
l’uscita a relé, di faston per il collegamento
di cavi elettrici con sezione massima di
2,5mm
2
(un solo conduttore per morsetto
per i collegamenti di potenza): per la porta-
ta dei morsetti vedi etichetta sullo strumen-
to.
Le uscite su relé sono libere da tensione.
Non superare la corrente massima consen-
tita; in caso di carichi superiori usare un
contattore di adatta potenza.
Assicurarsi che il voltaggio dell’alimenta-
zione sia conforme a quello richiesto dallo
strumento. Le sonde non sono caratteriz-
zate da alcuna polarità di inserzione e pos-
sono essere allungate utilizzando del nor-
male cavo bipolare (si fa presente che l’al-
lungamento delle sonde grava sul compor-
tamento dello strumento dal punto di vista
della compatibilità elettromagnetica EMC:
va dedicata estrema cura al cablaggio).
È opportuno tenere i cavi delle sonde, del-
l’alimentazione, separati dai cavi di poten-
za.
DATI TECNICI
Protezione frontale: IP65.
Contenitore: corpo plastico in resina
PC+ABS UL94 V-0, vetrino in policarbona-
to, tasti in resina termoplastica.
Dimensioni: frontale 74x32 mm, profondità
30 mm.
Montaggio: a pannello su foro di dimen-
sioni 71x29 mm.
Connessioni:
-FASTON 6,3mm 3 vie per relè e
alimentazione
-Connettore rapido a 2 vie per l’ingresso
sonda NTC
Temperatura di utilizzo: –5…55 °C.
Temperatura di immagazz.: –30…85 °C.
Umidità ambiente di utilizzo e immagazi-
namento: 10…90 % RH (non condensante).
Range di visualizzazione: –50…99 senza
punto decimale, su display 2 digit + segno.
Ingressi analogici: 1 ingresso tipo NTC.
Uscite digitali:
1 uscita relè: 5A 1/4 Hp 250 Va SPST
Frequenza di alimentazione: 50Hz/60Hz
Tensione di Alimentazione: 230Va
ID 400 2/3
NOTA: Le caratteristiche tecniche,
riportate nel presente documento, ine-
renti la misura (range, accuratezza,
risoluzione, ecc.) si riferiscono allo
strumento in senso stretto, e non ad
eventuali accessori in dotazione quali,
ad esempio, le sonde.
Ciò implica, ad esempio, che l’errore
introdotto dalla sonda va a aggiungersi
a quello caratteristico dello strumento.

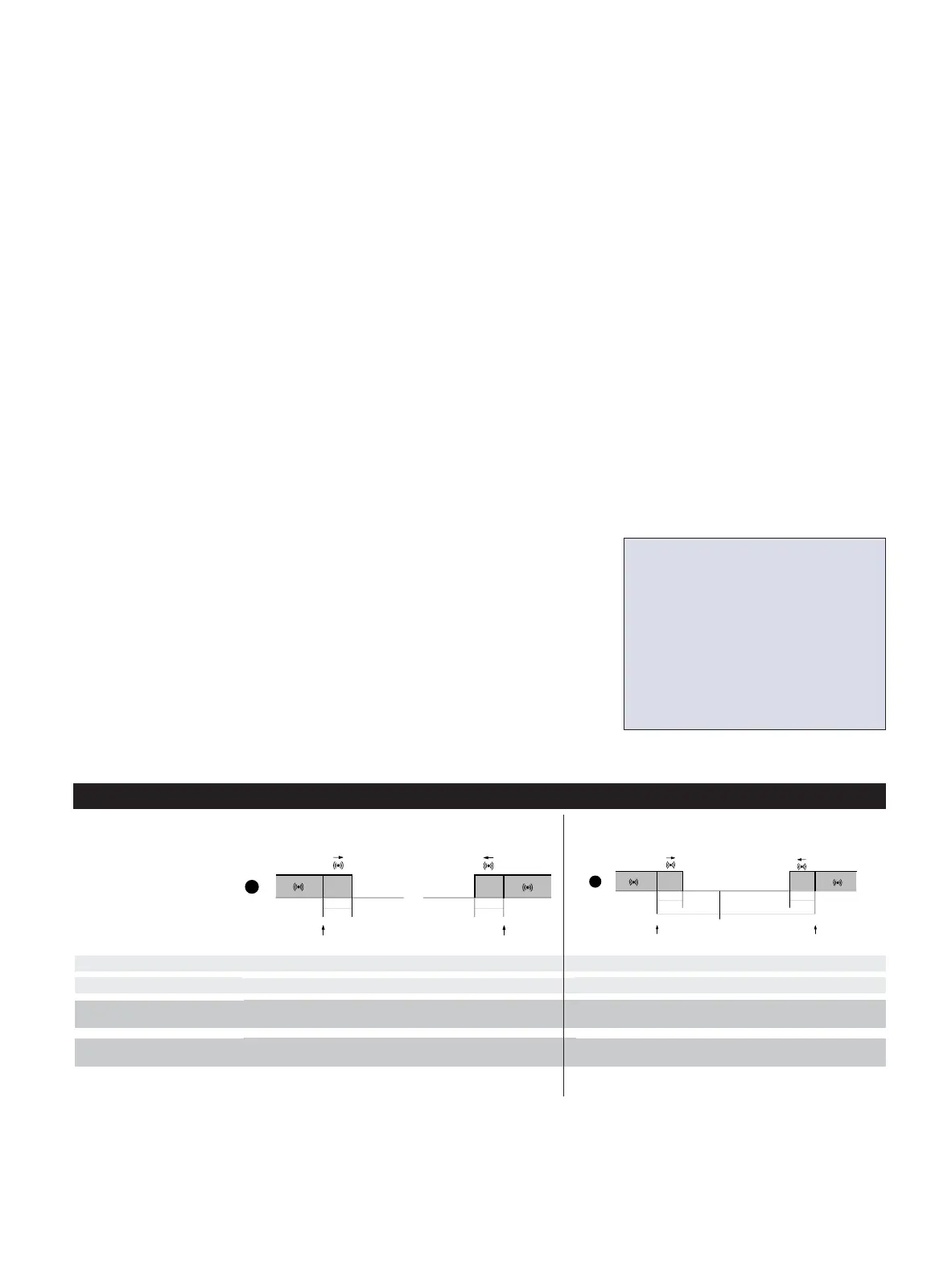

Allarme di minima temperatura
Allarme di massima temperatura
