ID 400 230 V
3
21
Probe
DECLINAZIONE DI RESPONSABILITÀ
La presente pubblicazione è di esclusiva proprietà della Eliwell Controls S.r.L. la quale pone il divieto assoluto
di riproduzione e divulgazione se non espressamente autorizzata dalla Eliwell Controls S.r.L. stessa. Ogni cura
è stata posta nella realizzazione di questo documento; tuttavia la Eliwell Controls S.r.L. non può assumersi
alcuna responsabilità derivante dall’utilizzo della stessa.
Lo stesso dicasi per ogni persona o società coinvolta nella creazione e stesura di questo manuale. La Eliwell
Controls S.r.L. si riserva il diritto di apportare qualsiasi modifica, estetica o funzionale, senza preavviso alcuno
ed in qualsiasi momento.
RESPONSABILITÀ E RISCHI RESIDUI
La Eliwell Controls S.r.L. non risponde di eventuali danni
derivanti da:
• installazione/uso diversi da quelli previsti e, in particolare,
difformi dalle prescrizioni di sicurezza previste dalle
normative e/o date con il presente;
• uso su quadri che non garantiscono adeguata protezione
contro la scossa elettrica, l’acqua e la polvere nelle
condizioni di montaggio realizzate;
• uso su quadri che permettono l’accesso a parti pericolose
senza l’uso di utensili;
• manomissione e/o alterazione del prodotto;
• installazione/uso in quadri non conformi alle norme e
disposizioni di legge vigenti.
PAR. DESCRIZIONE
RANGE DEFAULT
U.M.
PARAMETRI
CONDIZIONI D’USO
USO CONSENTITO
Ai fini della sicurezza lo strumento dovrà essere installato e
usato secondo le istruzioni fornite ed in particolare, in
condizioni normali, non dovranno essere accessibili parti a
tensione pericolosa.
Il dispositivo dovrà essere adeguatamente protetto dall’acqua
e dalla polvere in ordine all’applicazione e dovrà altresì
essere accessibile solo con l’uso di un utensile (ad eccezione
del frontale).
Il dispositivo è idoneo ad essere incorporato in un
apparecchio per uso domestico e/o similare nell’ambito della
refrigerazione ed è stato verificato in relazione agli aspetti
riguardanti la sicurezza sulla base delle norme armonizzate
europee di riferimento.
Esso è classificato:
• secondo la costruzione come dispositivo di comando
automatico elettronico da incorporare a montaggio
indipendente;
• secondo le caratteristiche del funzionamento automatico
come dispositivo di comando ad azione di tipo 1 B;
• come dispositivo di classe A in relazione alla classe e
struttura del software.
USO NON CONSENTITO
Qualsiasi uso diverso da quello consentito è di fatto vietato.
Si fa presente che i contatti relè forniti sono di tipo
funzionale e sono soggetti a guasto: eventuali dispositivi di
protezione previsti dalla normativa di prodotto o suggeriti
dal buon senso in ordine a palesi esigenze di sicurezza
devono essere realizzati al di fuori dello strumento.
ccoodd.. 99IISS4433008866--00 -- IIDD440000 -- rreell.. 0088//0099 -- IITT --
©© EElliiwweellll CCoonnttrroollss ss..rr..ll.. 22000099 AAllll rriigghhttss rreesseerrvveedd..

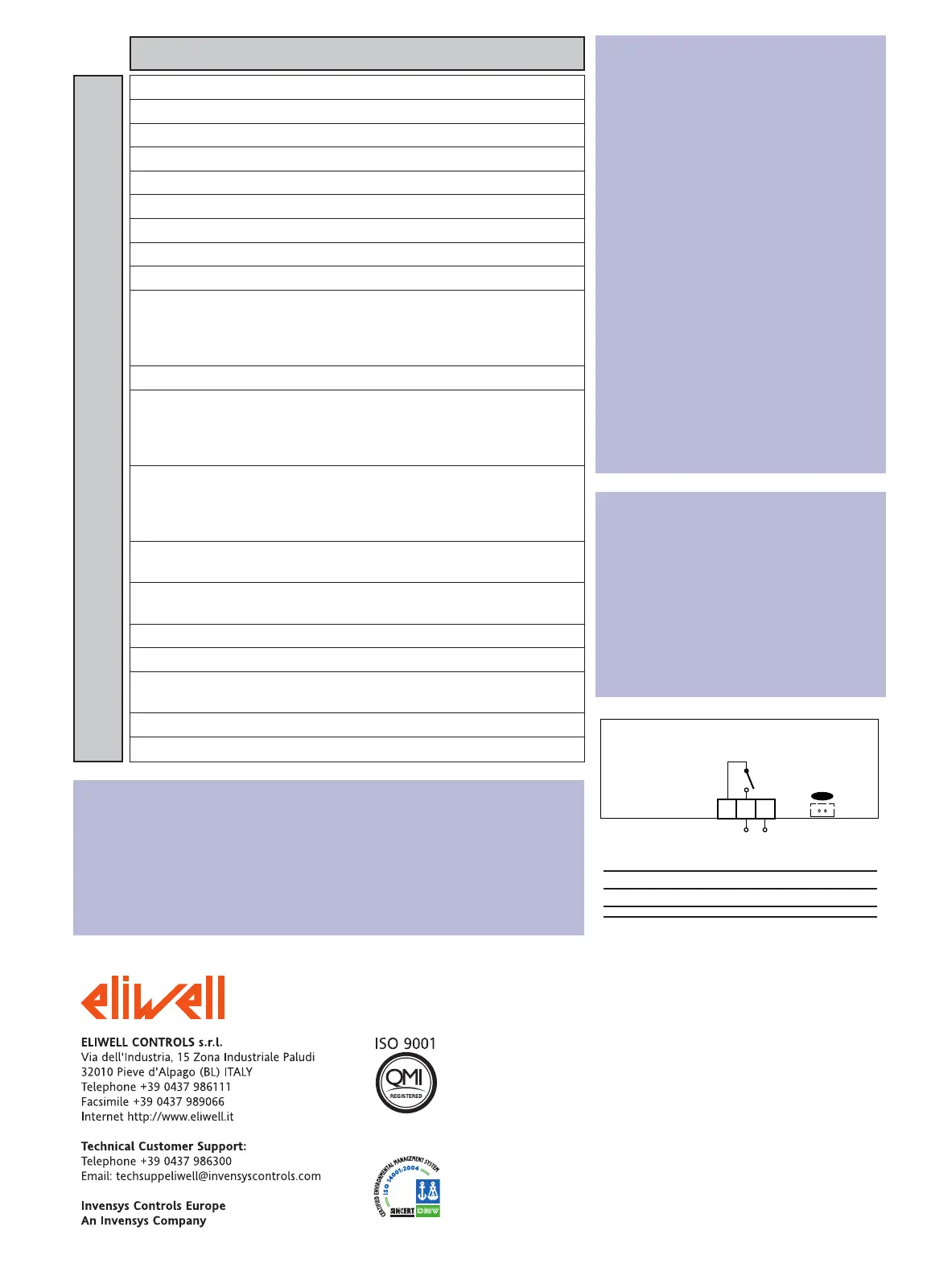

MORSETTI
1-2 Uscita relé compressore
2-3 Alimentazione 230Va
Probe Connettore rapido per sonda NTC
SP
Set Point
LS...HS 20 °C/°F
dF
Differenziale
1...30 2 °C/°F
HS
Valore massimo del Set Point
LS...99 99 °C/°F
LS
Valore minimo del Set Point
-50...HS -50 °C/°F
dn
Ritardo all’accensione
0...10 0 min
di
Ritardo tra le accensioni
0...99 0 min
Od
Delay uscite da power-on
0...99 0 min
dt
Intervallo tra gli sbrinamenti
0...99 6 ore
dE
Time out sbrinamento
1...99 30 min
At
Determina se “LA” e “HA" sono
0/1 0 flag
espressi in valore assoluto o come
differenziale rispetto al set point:
0 = valore assoluto
1 = valore relativo al set point
Ad
Differenziale Set Point allarme
1...50 2 °C/°F
HA
Allarme di massima. Limite di
LA...99 50 °C/°F
temperatura (il cui stato di valore
assoluto o relativo è regolato da
At”) oltre il quale viene attivato
l’allarme.
LA
Allarme di minima. Limite di
-50...HA -50 °C/°F
temperatura (il cui stato di valore
assoluto o relativo è regolato da
At”) al di sotto del quale viene
attivato l’allarme.
tA
Tempo di ritardo per la segnalazione
0...99 0 min
d’allarme
PA
Password 1 (blocca le attivazioni e le
0...99 0 num
modifiche parametri)
CL
Calibrazione sonda cella
-12...12 0 °C/°F
dL
Display Lock
0/1/2 0 num
dr
Selezione °C/°F
0/1 0 flag
0 = °C; 1 = °F
re
Release firmware
0...99 0 num
tb
Codice Mappa
0...99 1 num
