Intervallen programmiert, deren Länge durch
den Wert des Parameters dt bestimmt werden.
Ist der Parameter dt auf 0 eingestellt, kann der
Abtauzyklus nicht gestartet werden.
Ist dt größer als 0, wird das Zeitintervall zwi-
schen den Abtauzyklen auf der Grundlage der
Betriebsstunden des Geräts berechnet.
ANMERKUNG: Ist bereits das manuelle
Abtauen aktiviert, wird der Befehl zum automa-
tischen Abtauen annulliert.
DIAGNOSE
ALARM FÜHLER
Bei Auftreten eines Fehlers an Fühler 1
(Thermostat) wird auf dem Display der
Fehlercode E1 angezeigt.
HÖCHST- UND
MINDESTTEMPERATURALARM
Wenn eine Alarmbedingung eintritt, wird das
Alarmsymbol permanent angezeigt und das für
den Alarm konfigurierte Relais wird aktiviert,
falls keine Zeiten für die Alarmdeaktivierung
laufen (siehe Parameter für
Alarmdeaktivierung). Dieser Alarmtyp hat kein-
erlei Auswirkungen auf die aktuelle Einstellung.
In Abhängigkeit vom Parameter At werden die
Alarme als absoluter Wert (Default) oder als
auf den Sollwert bezogen verstanden (als
Differenz zu diesem). Falls sich die Alarme auf
den Sollwert beziehen (At = 1), wird der
Parameter HA auf positive Werte und LA auf
negative Werte eingestellt.
MONTAGE
Das Instrument ist für den Tafeleinbau
konzipiert. Eine 71x29 mm große Öffnung
vorsehen, das Instrument einsetzen und mit
dem mitgelieferten Bügel befestigen.
Der zulässige Raumtemperaturbereich für
einen korrekten Betrieb liegt zwischen -5 und
55 °C. Zu vermeiden ist die Montage der
Instrumente an Orten, die hoher Feuchtigkeit
und/oder Schmutz ausgesetzt sind. Außerdem
bitte sicherstellen, dass die Umgebung der
Kühlungsschlitze des Instruments eine
ausreichende Belüftung gewährleistet.
ELEKTRISCHE
ANSCHLÜSSE
Das Instrument ist für die Spannungsversorgung
und den Relaisausgang mit einem Faston-
Anschluss für elektrische Kabel mit einem max.
Querschnitt von 2,5mm
2
ausgestattet (nur ein
Leiter je Klemme für Leistungsanschlüsse):
Hinsichtlich der Leistung der Klemmen siehe
Etikett auf dem Instrument.
Die Relaisausgänge sind spannungsfrei. Nie die
maximal zulässige Stromstärke überschreiten;
im Falle höherer Lasten einen Kontaktgeber mit
geeigneter Leistung verwenden.
Sicherstellen, dass die Netzspannung mit der
Betriebsspannung des Instruments überein-
stimmt. Die Fühler weisen keine besondere
Einsetzpolung auf und können mit normalem,
zweiadrigem Kabel verlängert werden (es sei
darauf hingewiesen, dass die Verlängerung der
Fühleranschlüsse die elektromagnetische
Verträglichkeit beeinträchtigt: die Verkabelung
muss mit der größtmöglichen Sorgfalt vorge-
nommen werden).
Die Signalkabel der Fühler sollten von den
Leistungskabeln getrennt gehalten werden.
TECHNISCHE DATEN
Frontschutz: IP65.
Gehäuse: Körper aus Kunstharz PC+ABS UL94
V-0, Scheibe aus Polycarbonat, Taste aus ther-
moplastischem Kunstharz.
Abmessungen: Frontseite 76x32 mm, Tiefe 30
mm
Montage: Tafeleinbau durch 71x29 mm
Bohrung.
Anschlüsse:
- FASTON 6,3 mm 3 Wege-Anschluss für Relais
und
Spannungsversorgung
- 2 Wege-Schnellanschluss für den Eingang
des NTC-Fühlers
Betriebstemperatur: -5…55 °C
Lagerungstemperatur: -30…85 °C
Feuchtigkeit der Betriebs- und
Lagerungsumgebung: 10…90 % r.F. (nicht kon-
densierend).
Anzeigebereich: - 50…99 °C ohne
Dezimalpunkt, Displayanzeige mit 2 Stellen +
Vorzeichen.
Analogeingänge: 1 NTC-Eingang.
Digitalausgänge:
1 Relaisausgang: 5A 1/4 Hp 250 Va SPST
Netzfrequenz: 50Hz/60Hz
Betriebsspannung: 230Va
ID 400 2/3
ANMERKUNG: Die technischen
Eigenschaften, die im vorliegenden
Dokument hinsichtlich der Messung
(Bereich, Genauigkeit, Auflösung usw.)
angegeben werden, beziehen sich auf das
Instrument im engeren Sinne und nicht auf
eventuelle mitgelieferte Zubehörartikel
wie zum Beispiel die Fühler.
Dies bedeutet zum Beispiel, dass der
Fehler, den der Fühler verursacht, zum
charakteristischen Fehler des Instruments
addiert werden muss.

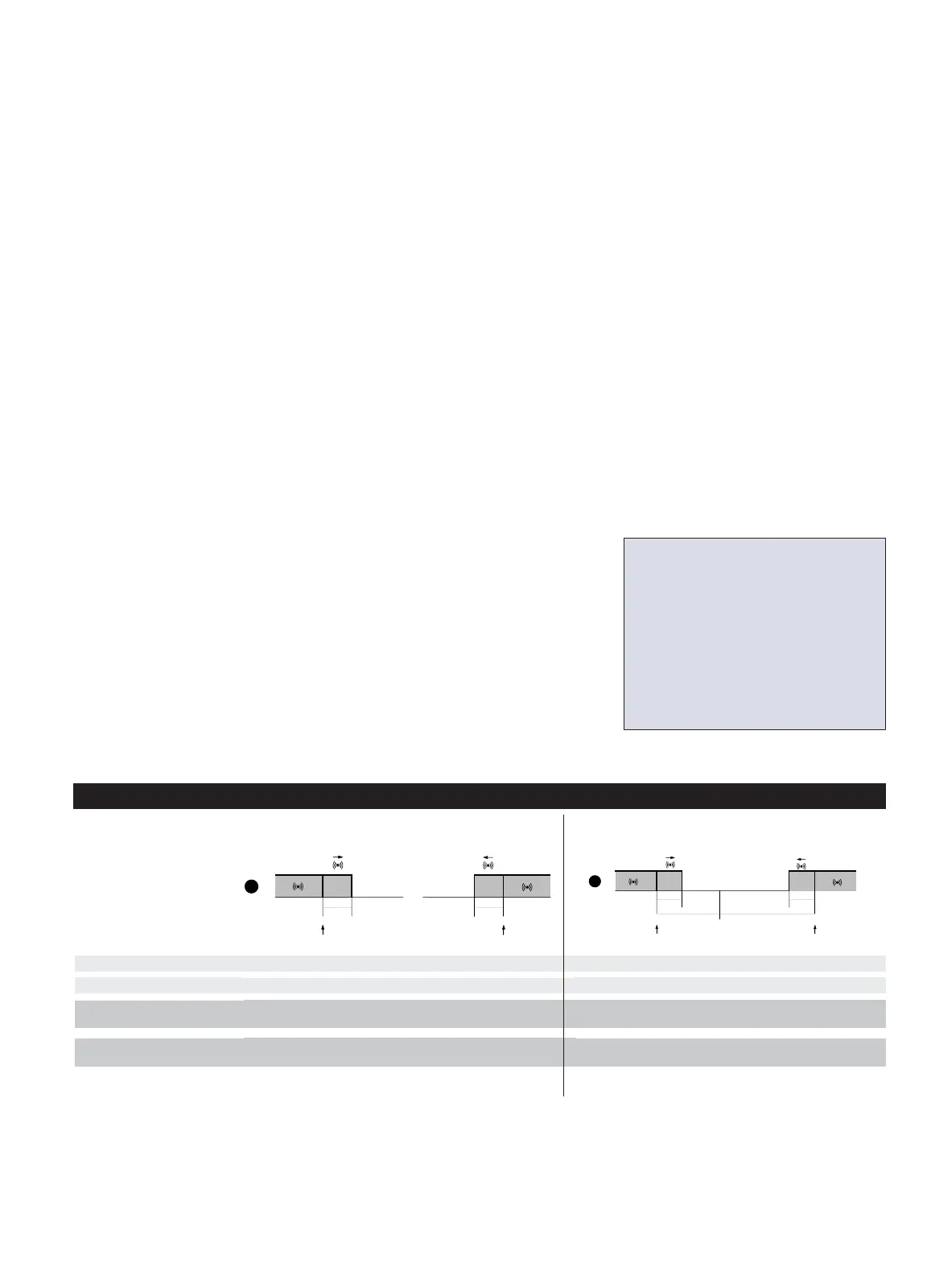

Mindesttemperaturalarm
Höchsttemperaturalarm
