Elpress V1311C - Al-Verbinder

Al-Verbinder (nur für Werkzeuge V1311)

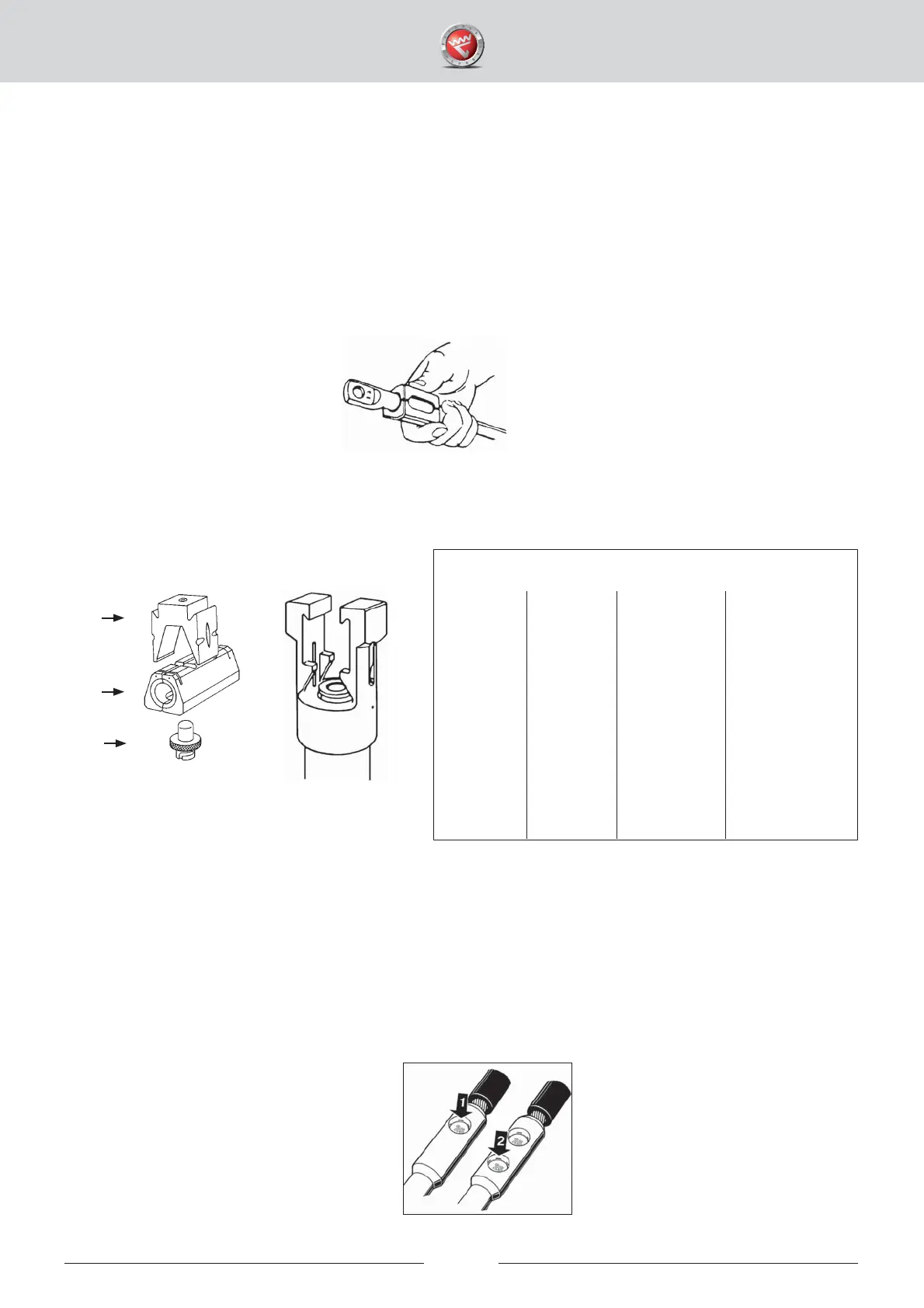

Zur Kontaktpressung von Elpress’ Al-Verbindern sollen die untenstehenden Teile verwendet werden. Matrize und
Dorn werden nach unterstehende Werkzeugtabelle gewählt.
1. Matrizenhalter V1320 (für Dornpressung von 185 und 240 mm
2
nicht erforderlich ).
2. Matrize (umfasst die Al-Hülse damit die Ausgangsmasse der Hülse bei der Pressung nicht verändert
werden).
3. Dorn (soll bis auf Anschlagsposition gepresst werden, d.h. bis dass die Unterseite des Dornfl ansches
an der Matrizenoberfl äche anliegt).
ZUR BEACHTUNG! Beim Pressen von Al-Verbindungen werden stets zwei Pressungen mit Dorn
gemacht. Pressfolge, siehe Bild.
Die gegenseitige Anbringung der zwei Presstellen an der Hülse werden durch die
Nuten in der Matrize bestimmt. Die Nuten werden von einer federbelasteten Kugel in
der Gabel gesperrt. Wichtig ist es, dass das Einrasten der Kugel beachtet wird.
Werkzeugtabelle für Dornpressung von Al-Verbindungen
Mehrdrähtig Massiv Matrize Dorn
mm
2
mm
2
16 16(+25) P13M P13D
25 35 P13M P13D
35 50 P20M P20D
50 70 P20M P20D
70 95 P20M P20D
95 120 P25M P25D
120 150 P25M P25D
150 185 P25M P25D
185 240 13P32M* P32D
240 - 13P32M* P32D
*Matrize mit das Präfi x 13--, werden ohne Matrizenhalter
benutzt.
Neue Pressfolge für Aluminium
22
1
2
3
