Elpress V1311C - Al-Förbindningar

Verktygstabell för dornpressning av Al-förbindningar
Fåtrådig Solid Matris Dorn
mm
2
mm
2
16 16(+25) P13M P13D
25 35 P13M P13D
35 50 P20M P20D
50 70 P20M P20D
70 95 P20M P20D
95 120 P25M P25D
120 150 P25M P25D
150 185 P25M P25D
185 240 13P32M* P32D
240 - 13P32M* P32D
* Matris med prefi x 13-- används utan matrishållare.

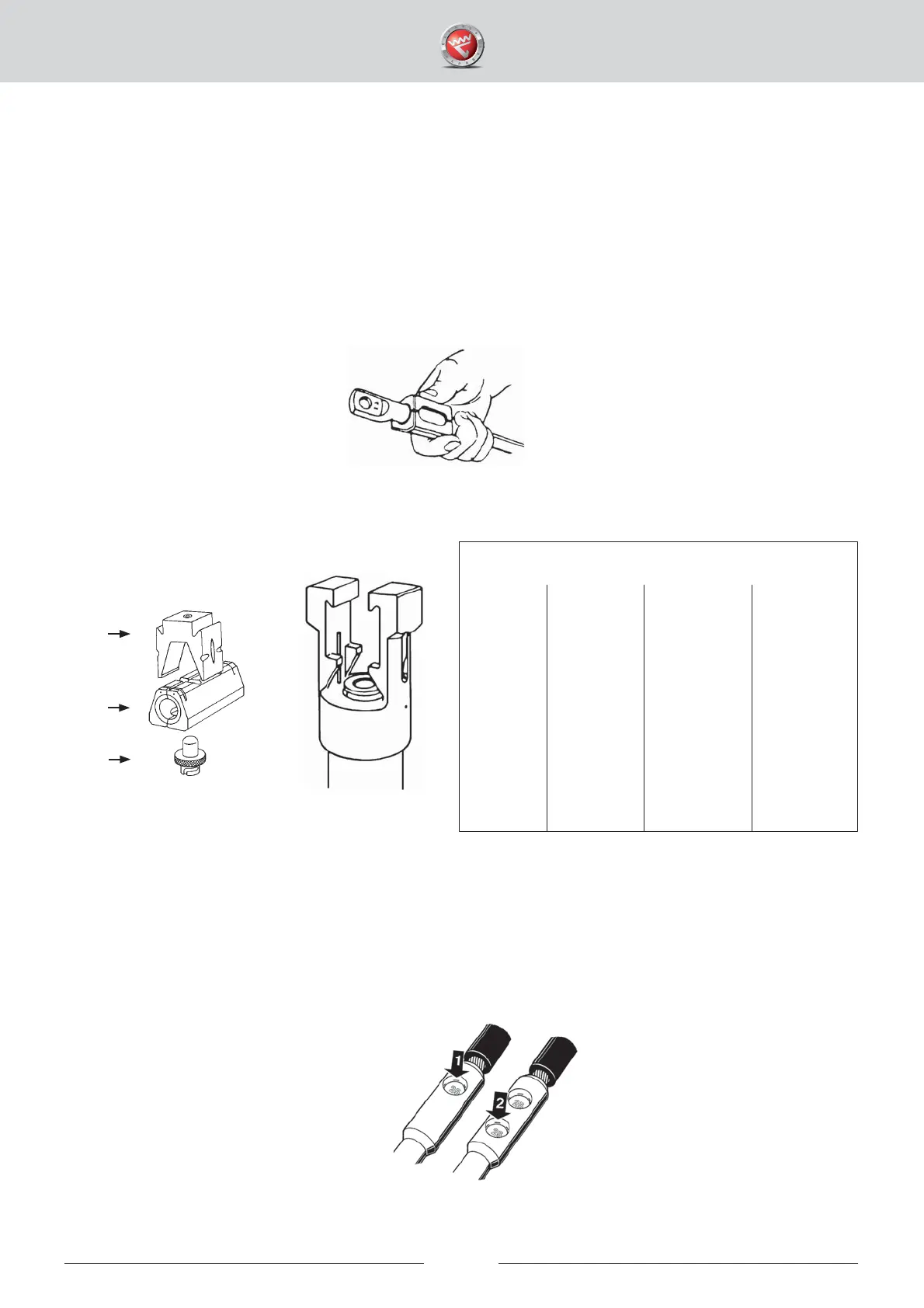

1. Matrishållare V1320 (erfordras ej vid dornpressning av 185 och 240 mm
2
).
2. Matris (tvångsinnesluter Al-hylsan så att den ej förändrar hylsans initialdimensioner vid pressning).
3. Dorn (skall pressas till ett stoppläge, d v s tills att dornfl änsens undersida stannar mot matrisytan).
OBS! Två pressningar erfordras vid pressning av Al-förbindningar. Pressföljden, se fi gur nedan.
De två inpressningarnas inbördes placering bestäms av spåren i matrisen, vilka låses av en
fjäderbelastad kula i gaffeln. Det är viktigt att kontrollera att så sker.
6
Al-förbindningar (gäller för pressverktyg V1311)
Vid dornpressning av Elpress’ Al-förbindningar skall nedanstående detaljer användas. För val av matris och dorn,
se verktygstabell nedan.
1
2
3
Ny pressföljd för aluminium.
