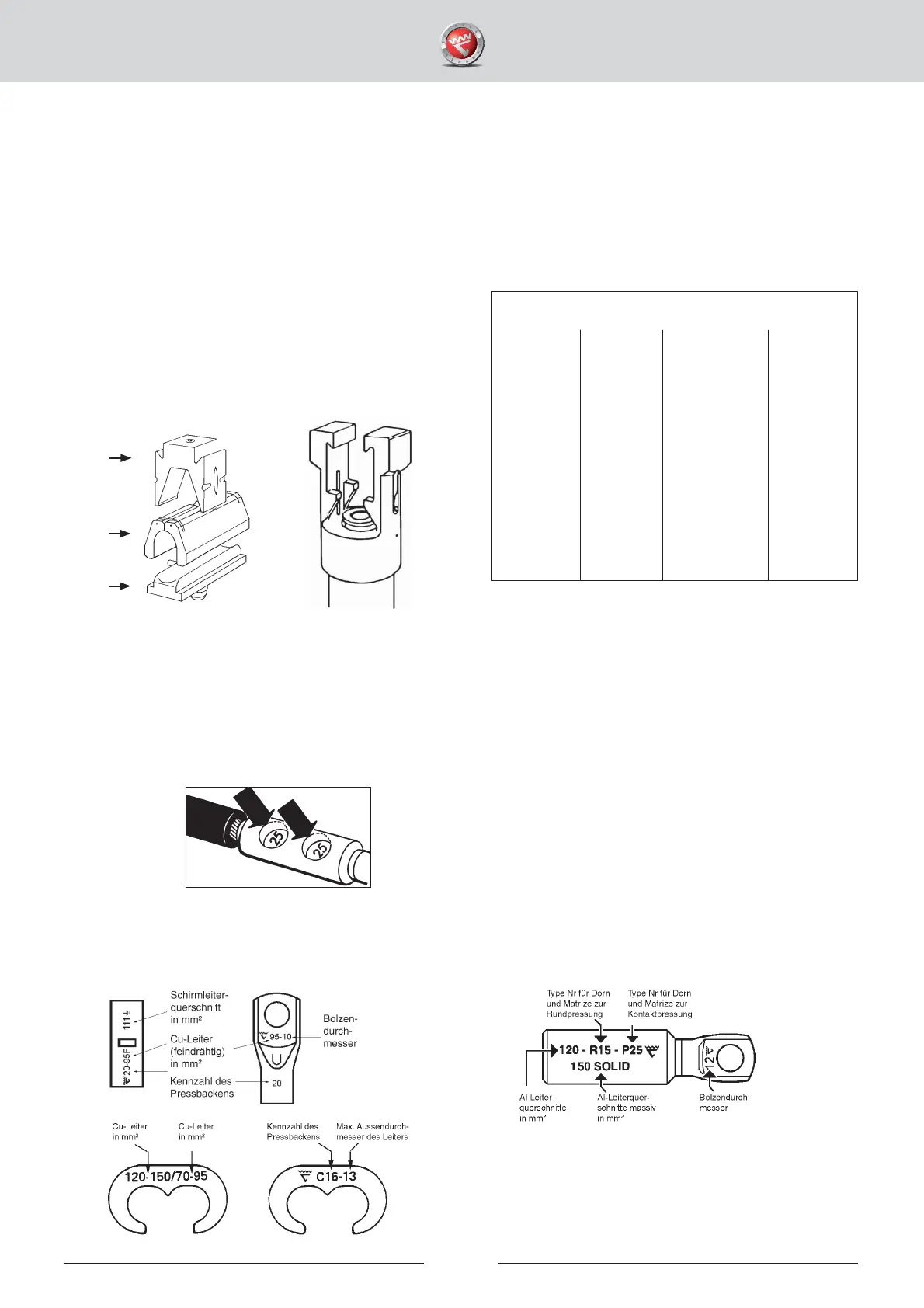

Rundpressung (nur für Werkzeuge V1311)
Sektorförmige Al-Leiter werden mit den untenstehenden Teilen rundgepresst. Matrize und Dorn werden nach
untenstehender Werkzeugtabelle gewählt.
1. Matrizenhalter V1320
2. Rundpressmatrize
3. Rundpressdorn
Das Leiterende soll etwa 5 mm innerhalb der Aussenkante liegen.
Kennzeichnung der Elpress’ Verbinder
Die Elpress Pressbacken und Kontaktpressdorne hinterlassen eine Identifi zierkennzeichnung. Dadurch kann
nachträglich festgestellt werden, dass das richtige Werkzeug verwendet wurde.
Neben dem Querschnitt zeigt das Elpress’ Kennzeichnungssystem auch die zu verwendeten Presswerkzeuge.
Cu-Verbinder Al-Verbinder
23
Werkzeugtabelle für Rundpressen von Al-Leitern
Mehrdrähtig Massiv Matrize Dorn
mm
2
mm
2
16 16(+25) R6MR 13R6DR
25 35 R7MR 13R7DR
35 50 R8MR 13R8DR
50 70 R9MR 13R9DR
70 95 R12MR 13R12DR
95 120 R13MR 13R13DR
120 150 R15MR 13R15DR
150 185 R16MR 13R16DR
185 240 13R18MR 13R18DR
240 - 13R20MR 13R20DR
1
2
3
Beispiel einer Identifi zierkennzeichnung, die
der Dorn im Kabelverbinder hinterlässt.
