Elpress V1311C - Rundpressning; Märkning Av Elpress Förbindningar

Verktygstabell för rundpressning av Al-ledare
Fåtrådig Solid Matris Dorn
mm
2
mm
2
16 16(+25) R6MR 13R6DR
25 35 R7MR 13R7DR
35 50 R8MR 13R8DR
50 70 R9MR 13R9DR
70 95 R12MR 13R12DR
95 120 R13MR 13R13DR
120 150 R15MR 13R15DR
150 185 R16MR 13R16DR
185 240 13R18MR 13R18DR
240 - 13R20MR 13R20DR

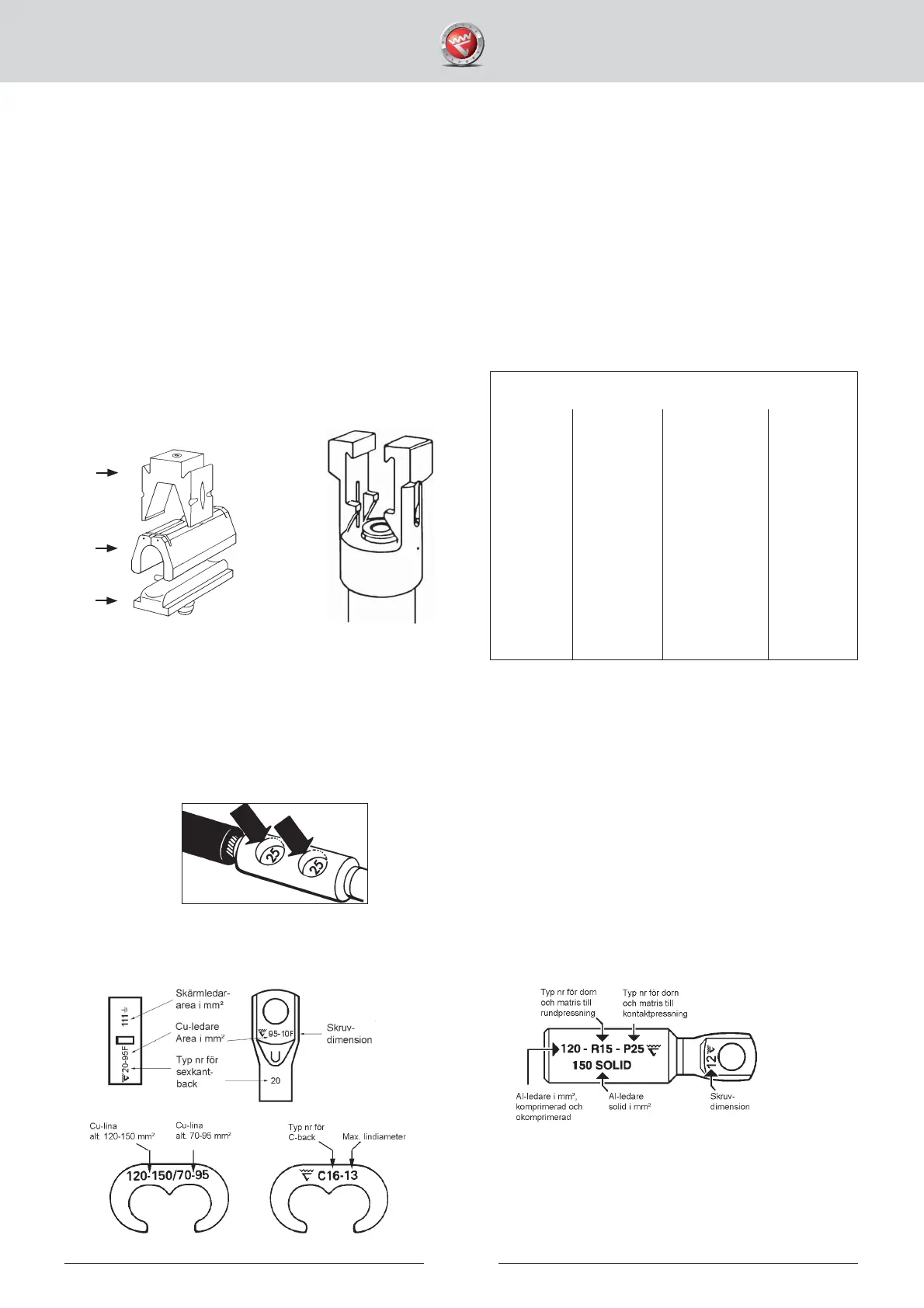

Rundpressning (gäller för pressverktyg V1311)
Sektorformade Al-ledare rundpressas med nedanstående detaljer. För val av matris och dorn, se verktygstabell
nedan.
1. Matrishållare V1320
2. Rundpressningsmatris
3. Rundpressningdorn
Placera kabellängden ca 5 mm innanför ytterkanten.
Märkning av Elpress’ förbindningar
Elpress’ pressbackar och kontaktpressningsdornar lämnar en identifi kationsmärkning efter sig, som gör att man i
efterhand kan kontrollera att rätt verktyg har använts.
Elpress’ märkningssystem på förbindningarna visar förutom kabelarea även vilka pressverktyg som skall användas.
Kopparförbindningar Aluminiumförbindningar
7
1
2
3
Exempel på identifi kationsmärkning som dornen
efterlämnar på kabelförbindningen.
