Emerson FloBoss 104 Safe Use Instructions

Consignes de sécurité – Calculateur de débit Emerson FloBoss 104
réf. D301733X012
Février 2018
4 www.Emerson.com/RemoteAutomation

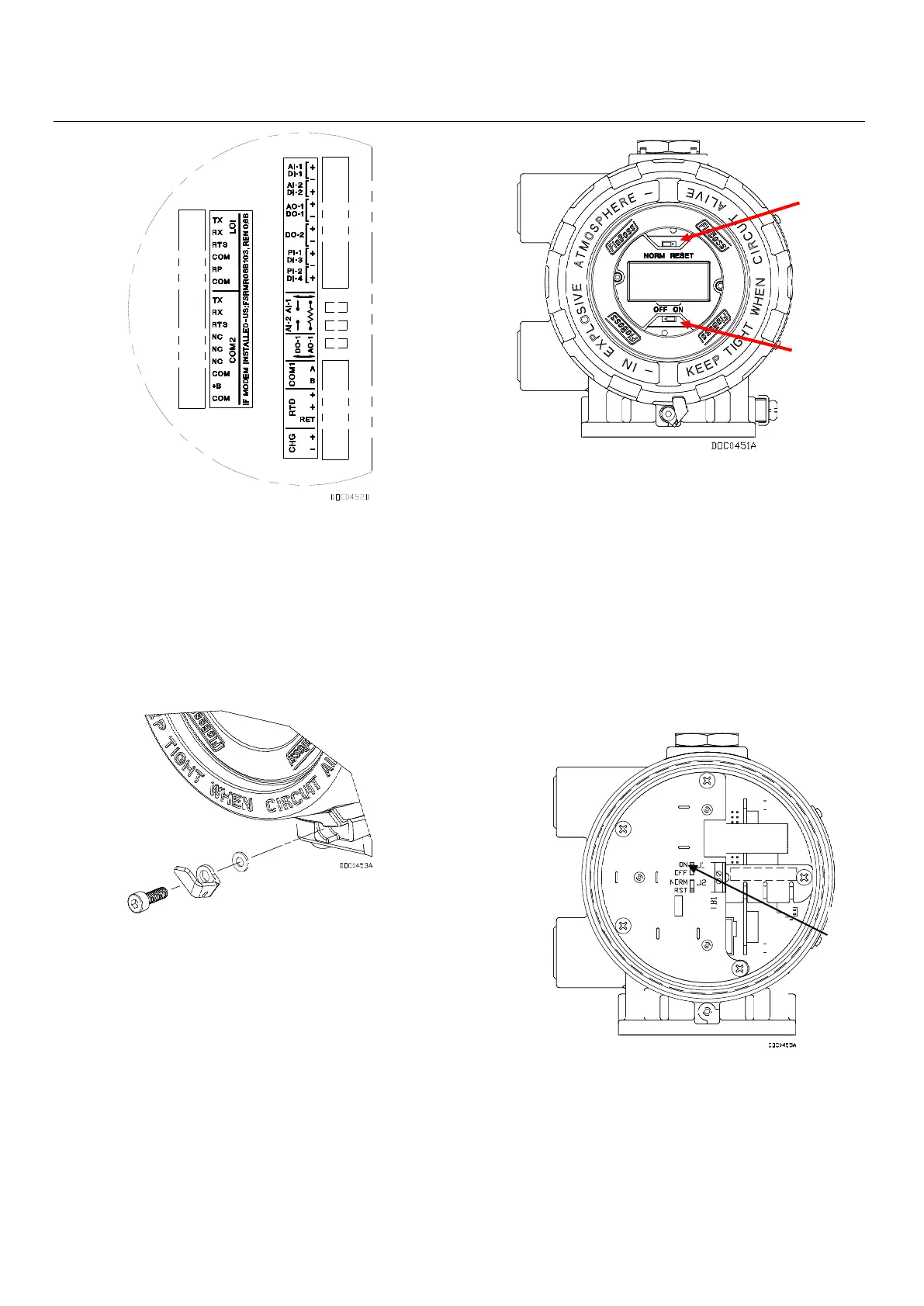

Figure 3. Carte de raccordement
6. Le FloBoss 104 est livré avec le cavalier NORM/RESET
(Normal/Réinitialiser) en position NORM et avec le cavalier
ON/OFF (Marche/Arrêt) en position OFF.
Pour mettre le FloBoss 104 sous tension :
▪ Dévissez le collier du couvercle à l’avant du capuchon
(extrémité LCD). Voir la Figure 4.
Figure 4. Collier du couvercle
▪ Dévissez le couvercle du capuchon avant (extrémité
LCD).
▪ Placez le cavalier d’alimentation (situé sur le LCD s’il
est installé ou situé au niveau de J1 sur la carte de
charge de la batterie) en position ON (Marche).
Consultez Figure 5 et Figure 6.
A
Cavalier NORM/RESET (Normal/Réinitialiser)
B
Cavalier ON/OFF (Marche/Arrêt)
Figure 5. Extrémité avant du FloBoss 104 (avec LCD)
▪ Remplacez le couvercle du capuchon avant (extrémité
LCD) et le collier du couvercle.
Une fois que le FloBoss 104 a terminé les diagnostics de
démarrage (RAM et autres vérifications internes), le LCD
en option affiche la date et l’heure pour indiquer que le
FloBoss a terminé une séquence de réinitialisation valide.
Si le LCD ne s’allume pas, effectuez la procédure de
dépannage pour en connaître les causes possibles (voir
l’Étape 9).
A
Cavalier ON/OFF (Marche/Arrêt)
Figure 6. Extrémité avant du FloBoss 104 (sans LCD)
7. Le FloBoss 104 doit être configuré avant d’être
étalonné et mis en fonctionnement. La configuration doit
être effectuée à l’aide du logiciel ROCLINK 800, exécuté
sur un PC. Le PC est normalement connecté au port LOI du
calculateur de débit pour transférer les données de
configuration au FloBoss 104, même si une grande partie
B
A
A
