Emerson Micro Motion

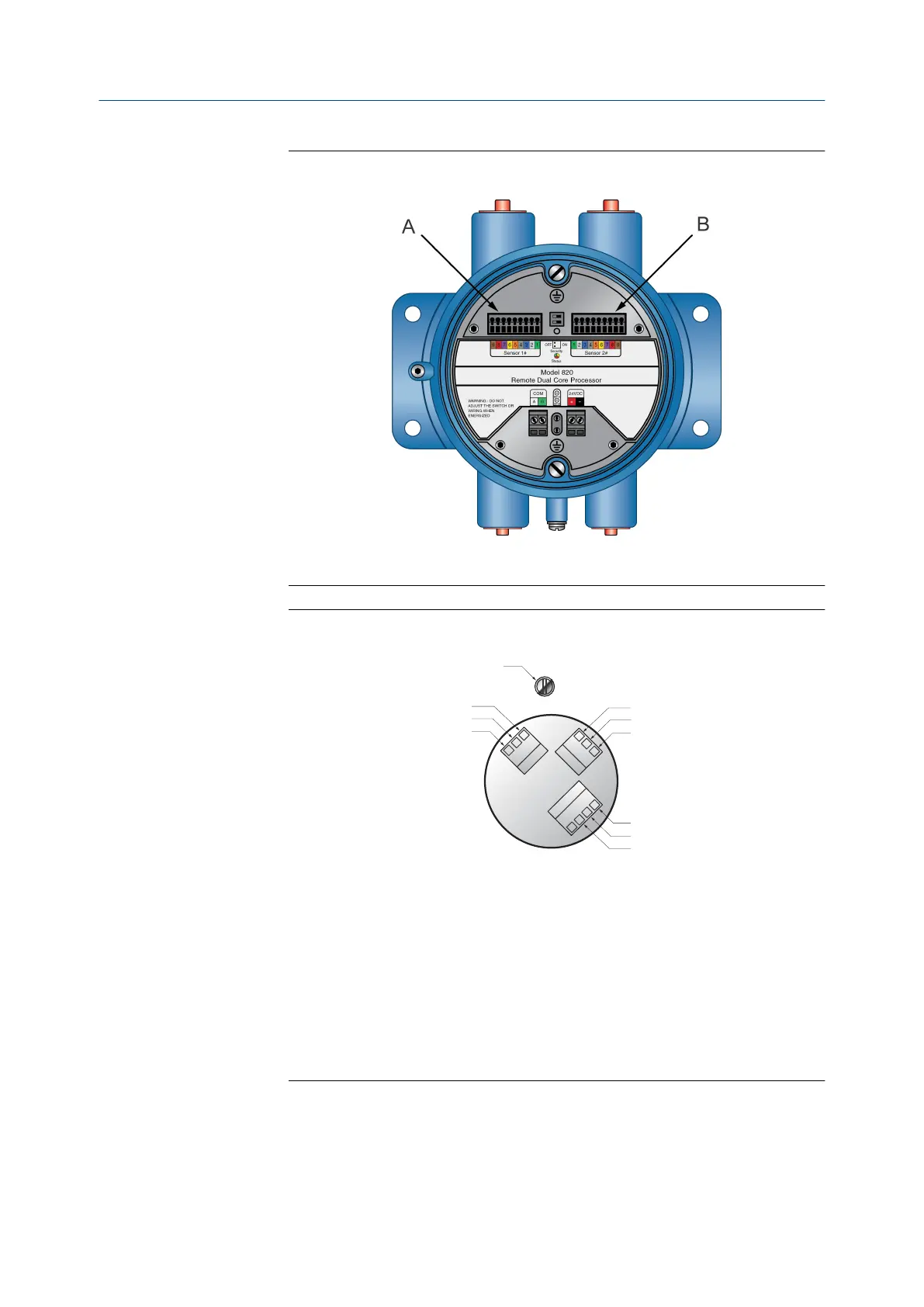

双核处理器端子
图 3-5:
A. 传感器 1
B. 传感器 2
增强型核心处理器端子
图 3-6:
A
B
I
H
G
F
E
D
C
J
A.
棕色
B.
紫色
C.
黄色
D.
橙色
E.
灰色
F.
蓝色
G.
白色
H.
绿色
I.
红色
J.
接地螺钉（黑色）
b.
拧紧螺钉，以将接线固定到位。
c. 请确保垫圈完好，并为所有 O 型圈涂抹润滑脂，然后装回核心处理器外壳盖并
根据需要拧紧所有螺钉。
接线
快速安装指南 13
