DE | Anlegethermostat
Eigenschaften
• Anlegethermostat mit Außenskala, auf Rohr montiert.
• Einfache Befestigung mit Spannfeder.
• Temperaturbereich 0 °C – 90 °C (Auösung 5 °C).
• Einfacher elektrischer Anschluss mithilfe ausreichend großer Kabelklemmen.
Montage
1. Den Thermostat fest an die Rohrleitung der Heizung anlegen und mit der beigelegten Spannfeder
so befestigen, dass der Thermostat direkt auf dem Rohr aufsitzt. (Die gesamte Dämmung muss
an der Installationsstelle vorBefestigung des Fühlers entfernt werden.)
2. Ein überüssiger Teil der Feder kann abgeschnitten werden.
Elektrischer Anschluss
L Output L Output L Input

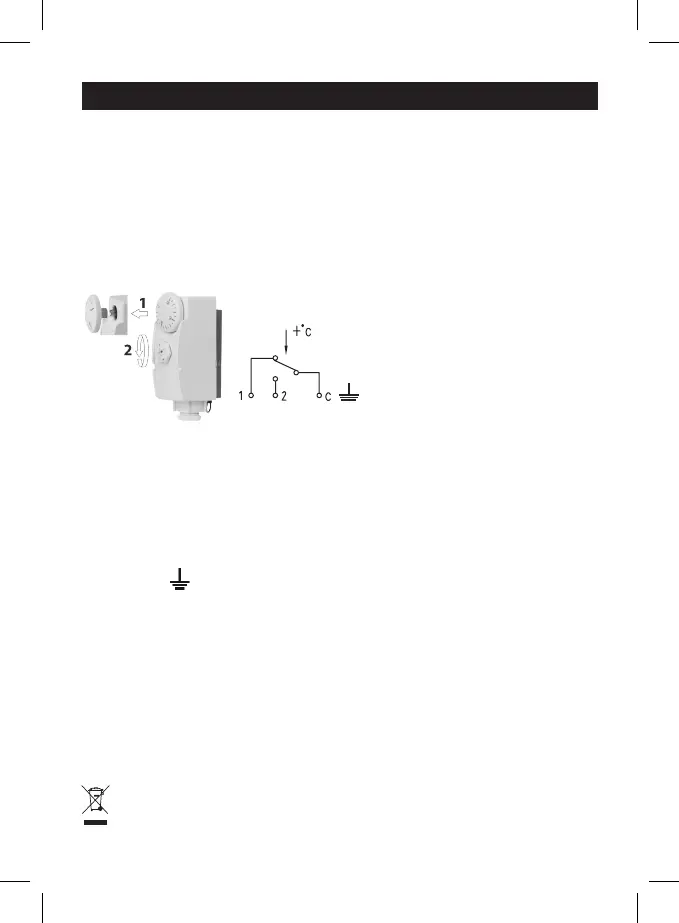

1. Den Thermostat önen, indem durch Herausziehen der Skalenknopf (1) entfernt wird und die große
Kunststoschraube (2) gelöst wird.
2. Den Deckel des Gehäuses abnehmen. Die vier Kabelklemmen, die jetzt zu sehen sind, werden so
angeschlossen:
• Klemme C und 1 = Öner
3. Der Thermostat önet sich bei steigender Temperatur und schließt sich bei sinkender Temperatur
(z.B. Funktion = „Heizung“).
• Klemme C und 2 = Öner
4. Der Thermostat schließt sich bei steigender Temperatur und önet sich bei sinkender Temperatur
(z.B. Funktion = „Kühlung“).
• Klemme
= Erdung
Die Installation darf nur ein professioneller Installateur nach Anschlussplan durchführen. Außerdem
muss die Installation auch den aktuell gültigen Richtlinien VDE und den Spezikationen Ihres Energie-
lieferanten entsprechen.
Die Installation immer bei abgeschaltetem Strom vornehmen und die Sicherheitsspezikation einhalten.
Den maximalen Schaltstrom nach technischen Angaben einhalten!
Wir tragen keine Haftung für unsachgemäße Installation.
Technische Angaben
Betriebsspannung: 230 V AC 50 Hz, 400 V AC 50 Hz
Kontakt: 1 Zweiwegkontakt
Schaltstrom 16 (4) A – 230 V, 6 (1) A – 400 V
Geregelter Temperaturbereich: 0 °C – 90 °C
Abtastelement: Flüssigfühler
Schutzart: IP40
Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für
sortierten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die
jeweiligen Sammelstellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher auf
