ES | Termostato integrado
Propiedades
• Termostato integrado con escala exterior para su montaje en la supercie del conducto.
• Sujeción fácil mediante un muelle de tensión.
• Escala de temperatura de 0 °C a 90 °C (intervalos de 5 °C).
• Conexión eléctrica fácil mediante unas pinzas de cable de gran tamaño.
Montaje
1. Coloque el termostato en la supercie del conducto y sujételo fuertemente contra la tubería de
la calefacción. Asegúrelo mediante el muelle de tensión incluido de tal manera que el termostato
quede colocado directamente sobre el conducto. (Antes de jar el sensor, debe sustituirse cualquier
aislamiento en el lugar de la instalación.)
2. Puede cortar la parte sobrante del muelle.
Conexión eléctrica
L Output L Output L Input

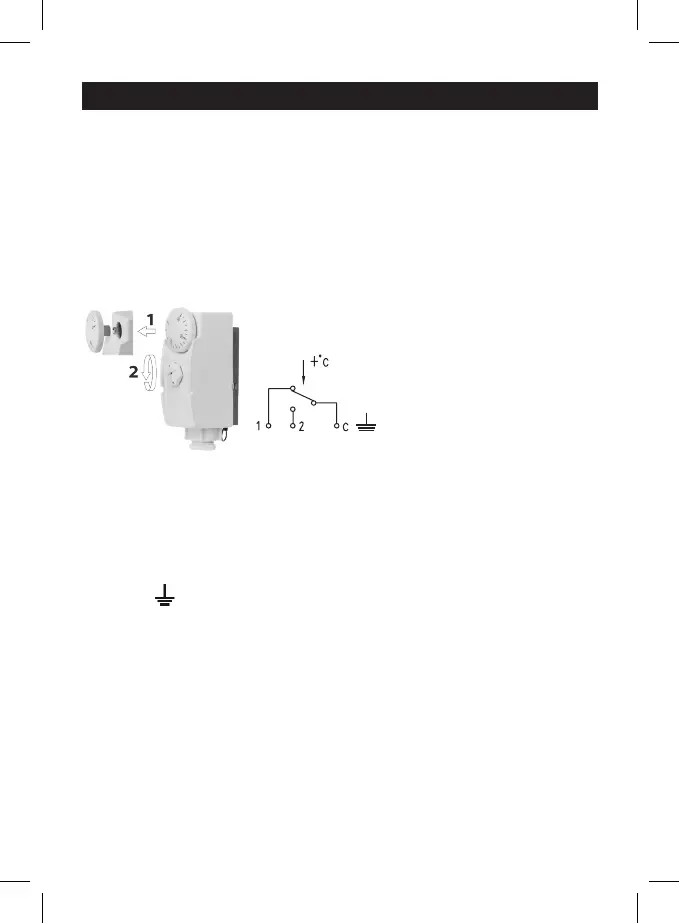

1. Para abrir el termostato, retire la ruedecilla (1) y aoje el tornillo de plástico (2).
2. Retire la tapa de la funda. Podrá observar cuatro pinzas de cable que se conectan de la siguiente
manera:
• Pinza C y 1 = abridor
3. El termostato se abre cuando la temperatura aumenta y se cierra cuando la temperatura disminuye
(por ejemplo: función = «calefacción»).
• Pinza C y 2 = abridor
4. El termostato se cierra cuando la temperatura aumenta y se abre cuando la temperatura disminuye
(por ejemplo: función = «refrigeración»).
• Pinza
= toma de tierra
La instalación debe ser realizada por un técnico autorizado de acuerdo con el plano de conexiones.
Además, la instalación debe cumplir con la normativa VDE vigente y las especicaciones de su proveedor
de energía. La instalación siempre debe realizarse con el suministro de energía cortado; es necesario
cumplir con las medidas de seguridad.
Tenga en cuenta la corriente de conexión máxima indicada en las instrucciones técnicas.
No nos hacemos responsable de una instalación no autorizada.
Especicaciones técnicas
Tensión de funcionamiento: 230 V AC 50 Hz, 400 V AC 50 Hz
Contacto: 1 contacto de dos vías
Corriente de conexión: 16 (4) A – 230 V, 6 (1) A – 400 V
Escala de control de temperatura: 0 °C – 90 °C
Elemento sensor: sensor de líquido
Protección: IP40
