RS|HR|BA|ME | Termostat s obujmicom
Svojstva
• Termostat s obujmicom sa vanjskom skalom ugraditi na površinu cijevi.
• Jednostavno pričvršćenje pomoću vlačne opruge.
• Raspon temperature od 0 °C do 90 °C (razlučivost 5 °C).
• Jednostavno električno priključenje pomoću dovoljno velikih kabelskih stezaljki.
Montaža
1. Priložite termostat na površinu cijevi čvrsto protiv cijevi grijanja (radijatora) i osigurajte ga s
priloženom napetosti opruge, tako da termostat izravno dodiruje cijev. (Bilo koja izolacija mora se
odstraniti na mjestu instalacije prije pričvršćenja osjetnika.)
2. Prekomjerni dio opruge se može odrezati.
Električni priključak
L Output L Output L Input

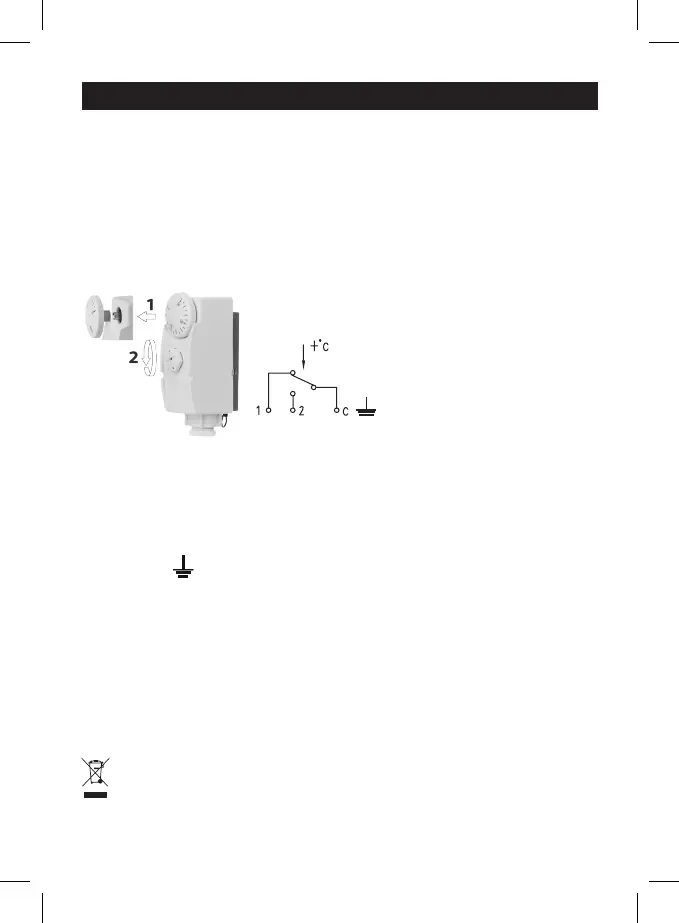

1. Otvorite termostat tako da povlačenjem odstranite brojčanik (1) i popustite veliki plastični vijak (2).
2. Odstranite poklopac čahure. Četiri kabelske stezaljke koje sada možete zapaziti priključuju se ovako:
• Stezaljka C i 1 = otvarač
3. Termostat se otvori prilikom temperature u porastu i zatvori u slučaju da temperatura pada (npr.
funkcija = „grijanja).
• Stezaljka C i 2 = otvarač
4. Termostat se zatvori prilikom temperature u porastu i otvori u slučaju da temperatura pada (npr.
funkcija = „hlađenja).
• Stezaljka
= uzemljenje
Instalaciju može vršiti samo profesionalan instalater u skladu s planom priključenja. Osim toga, instalacija
također mora odgovarati trenutno važećim smjernicama VDE i specikacijama vašeg dobavljača energije.
Instalacija se uvijek vrši kada je dovod struje isključen; moraju se poštivati sigurnosne specikacije.
Poštujte maksimalnu uklopnu struju navedenu u tehničkim podacima!
Ne snosimo nikakvu odgovornost za nestručnu instalaciju.
Tehnički podaci
Radni napon: 230 V AC 50 Hz, 400 V AC 50 Hz
Kontakt: 1 dvosmjerni kontakt
Uklopna struja: 16 (4) A – 230 V, 6 (1) A – 400 V
Opseg upravljanja temperature: 0 °C – 90 °C
Osjetilni element: tekući osjetnik
Zaštita: IP40
Ne bacajte električne uređaje kao nerazvrstani komunalni otpad, koristite centre za sakupljanje
razvrstanog otpada. Za aktualne informacije o centrima za sakupljanje otpada kontaktirajte lo-
kalne vlasti. Ako se električni uređaji odlože na deponije otpada, opasne materije mogu prodrije-
ti u podzemne vode i ući u lanac ishrane i oštetiti vaše zdravlje.
