Connexion électrique
L Output L Output L Input

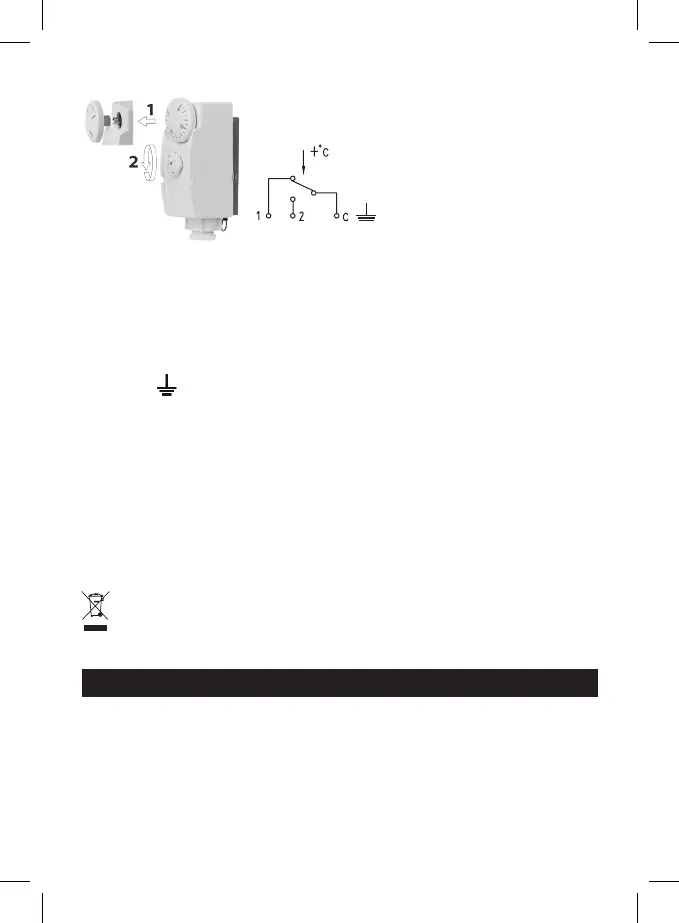

1. Ouvrir le thermostat en retirant le cadran (1) et en desserrant la grande vis en plastique (2).
2. Déposer le couvercle du boîtier. La connexion des quatre bornes, maintenant visibles, se fait
comme suit:
• Borne C et 1 = ouvreur
3. Le thermostat s‘ouvre quand la température augmente et se referme lorsque la température baisse
(par exemple, fonction = „chauage“)
• Borne C et 2 = ouvreur
4. Le thermostat se ferme quand la température augmente et s‘ouvre lorsque la température baisse
(par exemple, fonction = „climatisation“).
• Borne
= mise à terre
L‘installation ne doit être eectuée que par un installateur professionnel conformément au plan de
connexion. En outre, l‘installation doit également être conforme aux directives VDE actuelles et aux
spécications de votre fournisseur d‘énergie. L‘installation doit toujours être eectuée lorsque l‘ali-
mentation est coupée ; les spécications de sécurité doivent être respectées.
Respecter le courant de commutation maximal spécié dans les caractéristiques techniques !
Nous ne sommes pas responsables en cas d‘installation incorrecte.
Données techniques
Tension de fonctionnement: 230 V AC 50 Hz, 400 V AC 50 Hz
Contact: 1 contact bidirectionnel
Courant de commutation: 16 (4) A – 230 V, 6 (1) A – 400 V
Plage de contrôle de la température: 0 °C – 90 °C
Élément de détection: capteur liquide
Protection: IP40
Ne pas jeter avec les ordures ménagères. Utilisez des points de collecte spéciaux pour les déchets
tries. Contactez les autorités locales pour obtenir des informations sur les points de collecte. Si
les appareils électroniques sont mis en décharge, des substances dangereuses peuvent atteindre
les eaux souterraines et, par la suite, la chaîne alimentaire, où elles peuvent aecter la santé humaine.
IT | Termostato a contatto
Proprietà
• Termostato a contatto con scala esterna montato sulla supercie della tubatura.
• Facile da ssare grazie alla molla di trazione.
• Intervallo di temperatura 0 °C – 90 °C (incrementi di 5 °C).
• Collegamento elettrico semplice grazie a serra-cavi sucientemente grandi.
