The installation may be done by the professional heating technician only and in the accordance with the
connection plan. Moreover, the installation must comply the currently valid VDE regulations and must
comply as well as the specications issued by your energy supplier.
The installation must always be done when the electricity supply is switched o. All the safety speci-
cations must be observed.
Observe the maximum switching current stated in the technical specications!
Our company is not liable for the unprofessional installation.
Technical Specications
Operating Voltage: 230 V AC 50 Hz, 400 V AC 50 Hz
Contact: 1 two-way contact
Switching Current: 16 (4) A – 230 V, 6 (1) A – 400 V
Temperature Controlling Range: 0 °C – 90 °C
Sensor Unit: liquid sensor
Coverage: IP40
Do not dispose with domestic waste. Use special collection points for sorted waste. Contact
local authorities for information about collection points. If the electronic devices would be disposed
on landll, dangerous substances may reach groundwater and subsequently food chain, where
it could aect human health.
CZ | Příložný termostat
Vlastnosti
• Příložný termostat s vnější stupnicí montovaný na povrch potrubí.
• Jednoduché připevnění pomocí napínací pružiny.
• Teplotní rozsah 0 °C – 90 °C (rozlišení 5 °C).
• Jednoduché elektrické připojení pomocí dostatečně velkých kabelových svorek.
Montáž
1. Přiložte termostat na povrch potrubí pevně proti trubce topení a zajistěte ho přiloženou napínací
pružinou tak, aby termostat přímo dosedal na trubku. (Jakákoli izolace se musí odstranit na místě
instalace před upevněním čidla.)
2. Nadbytečnou část pružiny lze odstřihnout.
Elektrické připojení
L Output L Output L Input

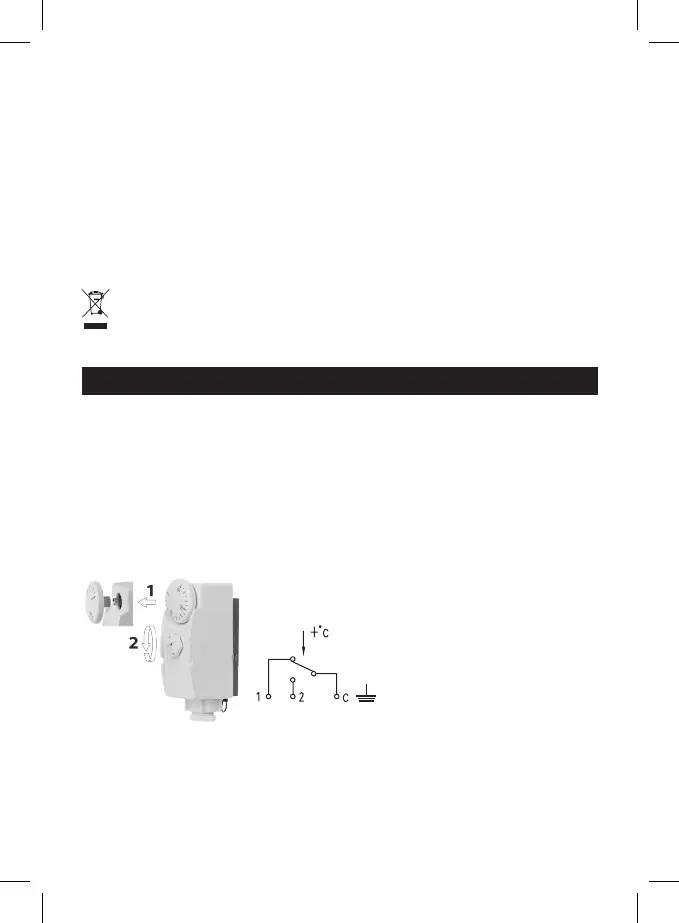

1. Otevřete termostat tím, že odstraníte povytažením číselník (1) a uvolníte velký plastový šroub (2).
2. Odstraňte víko pouzdra. Čtyři kabelové svorky, které nyní můžete vidět, se připojí takto:
• Svorka C a 1 = otvírač
3. Termostat se otevře při rostoucí teplotě a uzavře v případě klesající teploty (např. funkce = „topení“).
• Svorka C a 2 = otvírač
