Montáž
1. Termostat priložite na površino cevovoda ksno proti cevi radiatorja in pritrdite ga s pomočjo na-
penjalne vzmeti tako, da se termostat neposredno prileže na cev. (Pred ksacijo senzorja je treba
na mestu instalacije odstraniti vso izolacijo.)
2. Odvečni del vzmeti je možno odrezati.

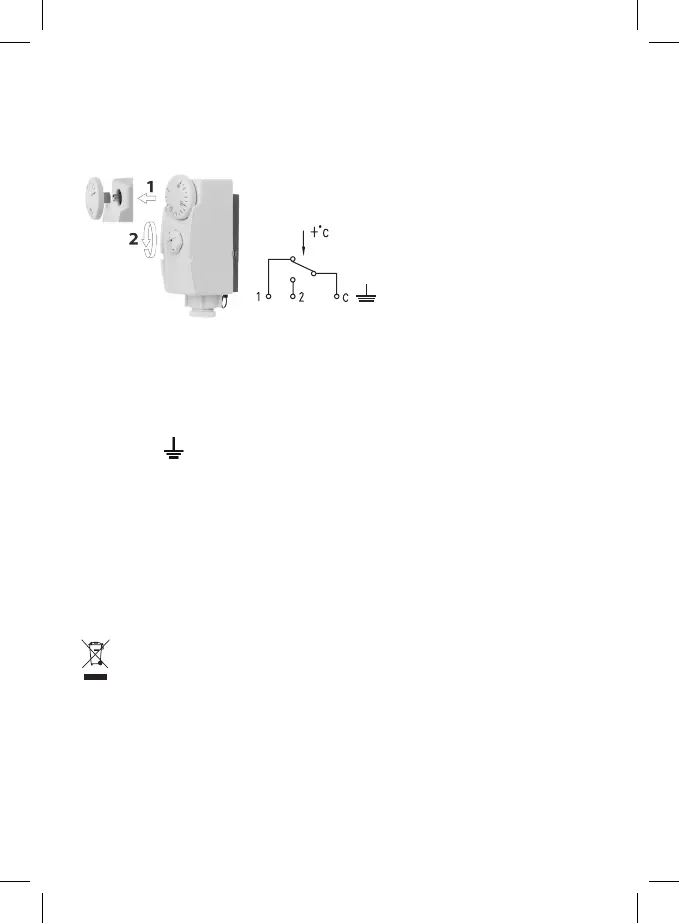

Električna priključitev
L Output L Output L Input
1. Odprite termostat s tem, da s potegom odstranite številčnico (1) in sprostite velik plastičen vijak (2).
2. Odstranite pokrov ohišja. Štiri kabelske sponke, ki jih zdaj lahko vidite, se priključijo takole:
• Sponka C in 1 = odpirač
3. Termostat se odpre pri naraščajoči temperaturi in zapre v primeru padajoče temperature (npr.
funkcija = „ogrevanje“).
• Sponka C in 2 = odpirač
4. Termostat se zapre pri naraščajoči temperaturi in odpre v primeru padajoče temperature (npr.
funkcija = „hlajenje“).
• Sponka
= ozemljitev
Instalacijo sme opravljati le profesionalni inštalater v skladu z načrtom priključitve. Poleg tega mora
instalacija ustrezati tudi aktualno veljavnim direktivam VDE in specikacijam vašega dobavitelja energije.
Instalacija se vedno opravlja pri izključenem dovodu toka; mora se upoštevati varnostna specikacija.
Upoštevajte maksimalni vklopni tok, naveden v tehničnih podatkih!
Za nestrokovno instalacijo nimamo nobene odgovornosti.
Tehnični podatki
Delovna napetost: 230 V AC 50 Hz, 400 V AC 50 Hz
Kontakt: 1 dvosmeren kontakt
Vklopni tok: 16 (4) A – 230 V, 6 (1) A – 400 V
Območje upravljanja temperature: 0 °C – 90 °C
Snemalni element: kapilarni senzor
Zaščita: IP40
Električnih naprav ne odlagajte med mešane komunalne odpadke, uporabljajte zbirna mesta
ločenih odpadkov. Za aktualne informacije o zbirnih mestih se obrnite na krajevne urade. Če so
električne naprave odložene na odlagališčih odpadkov, lahko nevarne snovi pronicajo v podtalni-
co, pridejo v prehransko verigo in škodijo vašemu zdravju.
